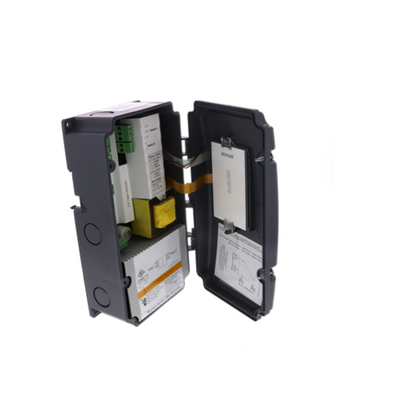

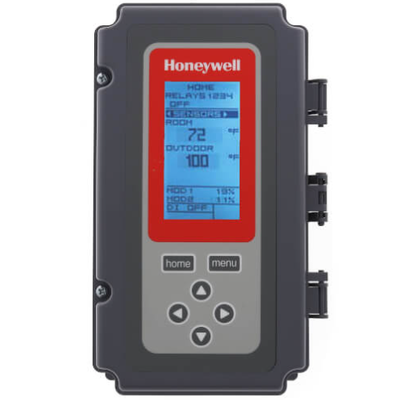

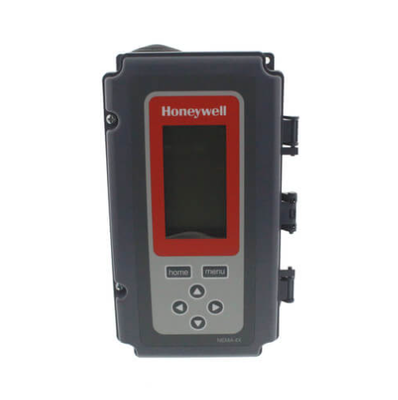

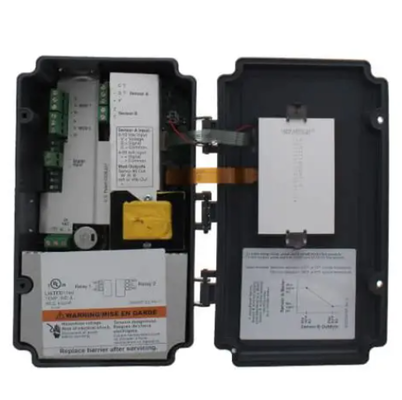

Nowy oryginalny elektroniczny regulator temperatury T775B2016 z mocą 24, 120 lub 240 Vac i temperaturą roboczą od -40 °F do 140 °F

Zasilanie: 24, 120 lub 240 Vac; 50/60 Hz Wymagane jest oddzielne uziemienie dla każdego źródła zasilania. Pobór mocy: • Maksymalnie 8 VA przy 60 Hz • Maksymalnie 10 VA przy 50 Hz Temperatura pracy i przechowywania Temperatura otoczenia: • Od -40°F do 125°F (-40°C do 52°C) przy 50 Hz • Od -40°F do 140°F (-40°C do 60°C) przy 60 Hz Wilgotność względna: 5% do 95% bez kondensacji Wymiary: patrz Rys. 1 na stronie 4. Wszystkie sterowniki T775 można montować w terenie w dowolnej orientacji na panelu lub ścianie. Wejście cyfrowe (DI): 18 Vdc i 3,5 mA (do wyboru styku zewnętrznego) Wyjście cyfrowe (DO) Alarm (tylko T775P): • Prąd przemienny (AC): — 30 Vac RMS; 1,5 A ciągły, 3 A rozruchowy P.F. 0,45 NC — 20 Vac RMS; minimalne obciążenie 100 mA na stykach NO i NC • Prąd stały (DC): minimalne obciążenie 1 mA przy 100 mV DC UWAGA: W zastosowaniach wymagających przekaźnika sygnałowego ze złotymi stykami, do wyjścia cyfrowego może być potrzebny zewnętrzny przekaźnik sygnałowy lub dodatkowy rezystor obciążenia. Parametry znamionowe wyjść przekaźnikowych (N.O. i N.C.): • 1/2 KM; 9,8 AFL, 58,8 ALR przy 120 Vac • 1/2 KM; 4,9 AFL, 29,4 ALR przy 240 Vac • 125 VA obciążenie pilotowe przy 120/240 Vac • 10A przy 24 Vac (rezystancyjne) Wyjścia modulujące: • 0-10 Vdc; napęd minimum 2000 Ohm • 2-10 Vdc; napęd minimum 2000 Ohm • 4-20 mA; napęd maksimum 600 Ohm • Elektroniczna seria 90; wymaga rezystora 340 Ohm (w zestawie) między zaciskami R i W • Pływające Limity wykrywanej temperatury (wyświetlane): • Minimum -60°F (-51°C) • Maksimum 270°F (132°C)
