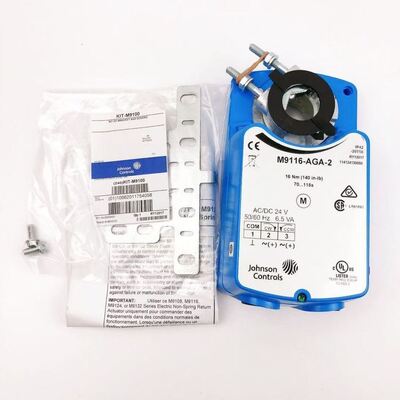

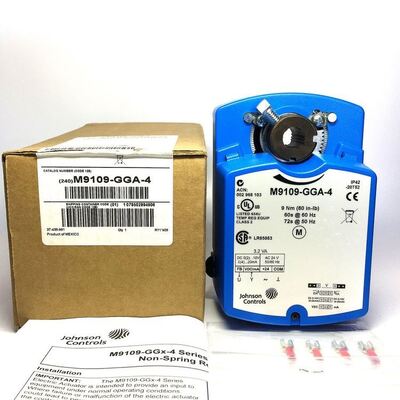

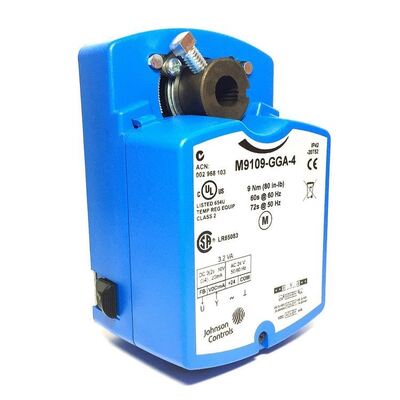

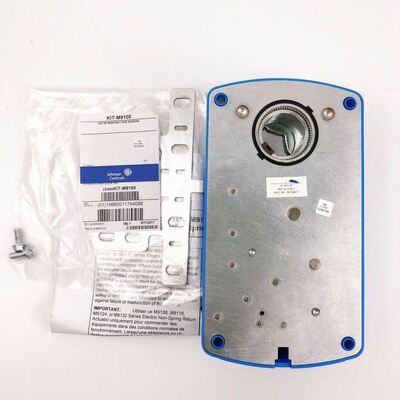

Oryginalny akwenator zaworu Johnson M9116-GGA-2 dla typu przełącznika z resetowaniem sprężyny.

Dane techniczne Produkt Seria M9108, M9116, M9124 i M9132 Elektryczne siłowniki bez sprężyny powrotnej Wymagania dotyczące zasilania M9108-, M9116-AGx: 20 do 30 VAC przy 50/60 Hz lub 24 VDC ±10%; Zasilanie 6,5 VA, klasa 2 Wszystkie pozostałe modele: 20 do 30 VAC przy 50/60 Hz lub 24 VDC ±10%; Zasilanie 7,5 VA, klasa 2 Sygnał wejściowy AGx: 24 VAC przy 50/60 Hz lub 24 VDC GGx, HGx: 0 (2) do 10 VDC, 0 (4) do 20 VDC lub 0 (4) do 20 mA JGx: Wartość potencjometru wynosi od minimum 100 omów do maksymalnie 10 000 omów. Regulacja sygnału wejściowego AGx: Fabryczne Ustawienie: Zaciski 1 i 2, obrót w prawo Zaciski 1 i 3, obrót w lewo GGx, HGx (wejście napięciowe lub wejście prądowe): Ustawienie fabryczne: 0 do 10 VDC, 0 do 20 mA, obrót w prawo ze wzrostem sygnału Zworka do wyboru: 0 (2) do 10 VDC, 0 (4) do 20 VDC lub 0 (4) do 20 mA HGx Regulowane zero: 0 do 6 VDC, 0 do 12 VDC lub 0 do 12 mA Regulowany zakres: 2 do 10 VDC, 4 do 20 VDC lub 4 do 20 mA GGx, HGx, JGx: Działanie wybierane zworką Bezpośrednie (CW) lub Odwrotne (CCW) ze wzrostem sygnału. Impedancja wejściowa GGx, HGx: Wejście napięciowe: 205 000 omów dla 0 (2) do 10 V i 410 000 omów dla 0 (4) do 20 V Wejście prądowe: 500 omów JGx: Wejście potencjometru: 1,8 megaoma Sygnał zwrotny AGD: Potencjometr sprzężenia zwrotnego 135 omów WIEK: Sprzężenie zwrotne 1000 omów potencjometr GGx, HGx: 0 do 10 VDC lub 2 do 10 VDC dla 90° (10 VDC przy 1 mA) Odpowiada wyborowi zakresu sygnału wejściowego. JGx: 0 do 10 VDC dla 90° (10 VDC przy 1 mA) Wartość znamionowa przełącznika pomocniczego xGC: Dwa jednobiegunowe przełączniki dwupołożeniowe (SPDT) o napięciu znamionowym 24 VAC, 1,5 A indukcyjny, 3,0 A rezystancyjny; Maksymalnie 35,0 VA na przełącznik, moc wyjściowa mechaniczna klasy 2 (moment obrotowy roboczy) Seria M9108: 70 lb∙in (8 N∙m) na jedno urządzenie; nieprzeznaczone do użytku w tandemie Seria M9116: 140 lb∙in (16 N∙m) dla jednej jednostki M9116 (w tandemie) 280 lb∙in (32 N∙m) dla dwóch jednostek (GGx, HGx) Seria M9124: 210 lb∙in (24 N∙m) dla jednej jednostki M9124 (w tandemie) 420 lb∙in (48 N∙m) dla dwóch jednostek (AGx, GGx, HGx) Seria M9132: 280 lb∙in (32 N∙m) dla jednej jednostki, M9132 (w tandemie) 560 lb∙in (64 N∙m) dla dwóch jednostek (AGx, GGx) Poziom hałasu 45 dBA przy 1 m Zakres obrotu 0 do 90° w przyrostach co 5 stopni, ograniczony mechanicznie do 93° Czas obrotu M9108: 30 sekund przy 50% obciążenia znamionowego, 25 do 50 sekund dla 0 do 70 lb∙in (0 do 8 N∙m) M9116: 80 sekund przy 50% obciążenia znamionowego 70 do 115 sekund dla 0 do 140 lb∙in (0 do 16 N∙m) M9124: 130 sekund przy 50% obciążenia znamionowego 115 do 175 sekund dla 0 do 210 lb∙in (0 do 24 N∙m) M9132: 140 sekund przy 50% obciążenia znamionowego 115 do 205 sekund dla 0 do 280 lb∙in (0 do 32 N∙m)
