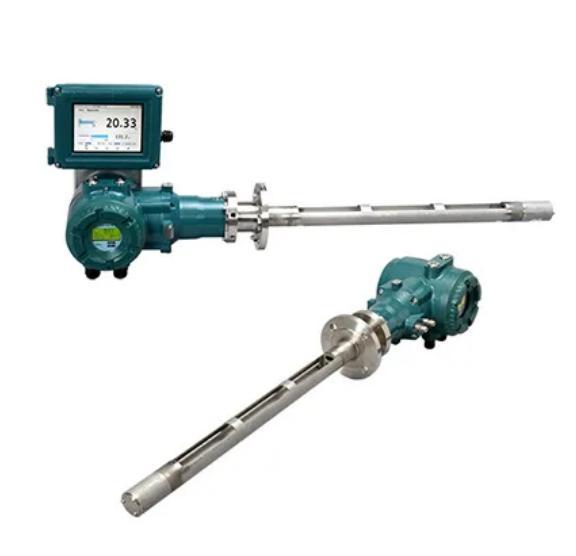

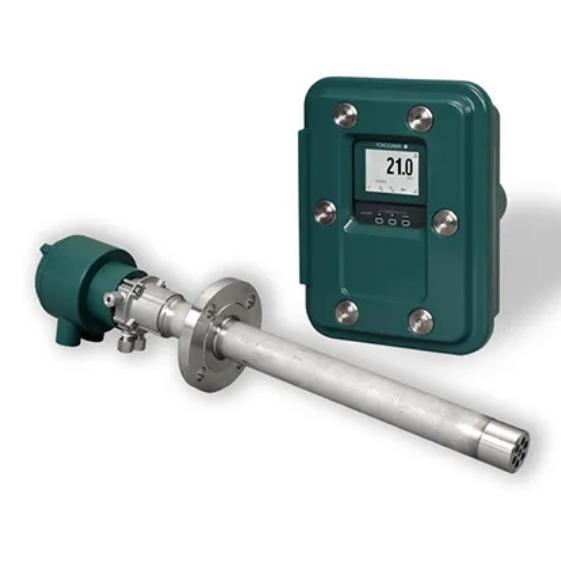

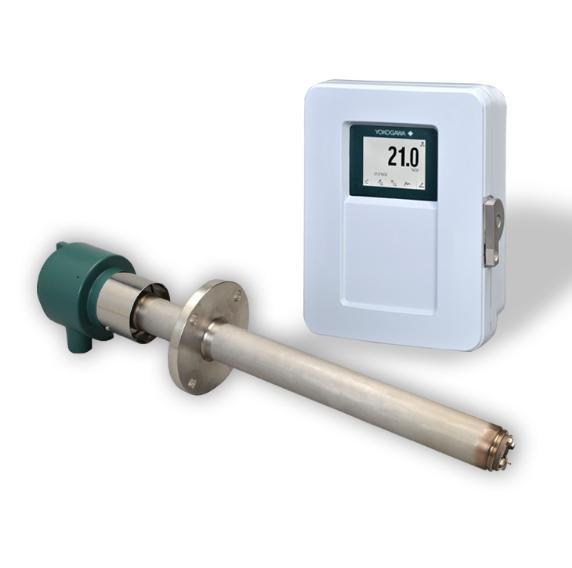

Analizator tlenu/wilgotności z cyrkonu Yokogawa ZR22G

• Nie jest wymagany skomplikowany system pobierania próbek gazu; włóż sondę bezpośrednio do kanału/pieca, aby stale mierzyć gorące spaliny.
• Zasada wykrywania ogniwa z tlenku cyrkonu, obsługuje dwa tryby pomiaru: stężenie tlenu i wilgotność pary w wysokiej temperaturze.
• Ultraszybka reakcja: 90% wartości osiągniętej w ciągu 5 sekund, idealne do sterowania spalaniem w czasie rzeczywistym w zamkniętej pętli Yokogawa E....
• Szeroki zakres pomiarowy:
  • O₂: 0,01 ~ 100% obj.
  • Para H₂O: 0 ~ 100% obj.
  • Proporcje mieszania: 0 ~ 1.000 kg/kgYokogawa E...

• Sonda standardowa: gaz procesowy 0 ~ 700°C
• Opcjonalny adapter wysokotemperaturowy ZR22P: rozszerzenie zakresu pomiarowego do 1800°C (opcja z rurką SiC do ekstremalnie wysokich temperatur)Materiał sieciowy...

• Zakres standardowy: -5 ~ +20 kPa
• Opcjonalny moduł kompensacji ciśnienia dla materiałów wstęgowych o zmiennym ciśnieniu -0,725 ~ +36,3 psi...

• Temperatura otoczenia sondy: -20 ~ +150°C
• Materiały zwilżane: stal nierdzewna SUS316, rdzeń ceramiczny z tlenku cyrkonu
• Dostępnych jest wiele długości zanurzeniowych: 0,15 m / 0,4 m / 0,7 m / 1,0 m do 5,4 m, konfigurowalne połączenia kołnierzowe
• Trzy wzorcowe tryby dopływu powietrza: konwekcja naturalna, suche powietrze do przyrządów, dopływ powietrza z kompensacją ciśnienia, materiał sieciowy...

• Dokładność pomiaru tlenu: ±3% FS dla 0–25% obj. O₂; ±5% FS dla 0–100% obj. O₂
• Dokładność wilgotności: ±2% obj. H₂O przy stabilnym ciśnieniu; ±3% obj. przy wahaniach ±2 kPa
• Niski dryft: dryf zera i zakresu ≤ ±2% FS na miesiąc dla tlenu
• Powtarzalność ≤ ±0,5% FS dla niskiego zakresu tlenu (0–5 obj.%) Yokogawa E...
• Wbudowany moduł grzewczy automatycznie stabilizuje temperaturę ogniwa cyrkonowego, eliminuje odchylenie pomiaru przy zimnym rozruchu (czas nagrzewania 20 min) Yokogawa E...

• Odłączana komora czujnika tlenku cyrkonu + zespół grzejnika: możliwość wymiany na miejscu bez konieczności usuwania całej sondy z rurociągu, znacznie skraca czas przestojów i koszty konserwacjiYokogawa E...
• Opcjonalna konstrukcja trójnika typu „blowback” do usuwania pyłu, popiołu i smoły gromadzącej się na końcówce sondy, wydłużająca żywotność w zakurzonych spalinach
• Dostępny z przodu wlot gazu kalibracyjnego do kalibracji gazu zerowego/zakresowego bez demontażu
• Obrotowa obudowa kołnierzowa, elastyczna orientacja montażu w wąskich przestrzeniach przemysłowych

W połączeniu z konwerterem ZR402G/ZR802G, kompletne opcje wyjścia sygnału:

• Podwójne izolowane wyjścia analogowe 4–20 mA (maks. obciążenie 550 Ω)
• Cyfrowe protokoły komunikacyjne: HART 7, RS485 Modbus RTU, Ethernet Modbus TCP
• Wielokanałowe styki przekaźnika: konfigurowalne dla alarmu wysokiego/niskiego O₂, alarmu konserwacyjnego, stanu kalibracji, wyzwalacza przedmuchu zwrotnego, sygnału diagnostyki usterek...

Ciągłe monitorowanie stanu sondy w czasie rzeczywistym:

1. Ostrzeżenie o starzeniu się i degradacji impedancji ogniwa cyrkonowego
2. Wykrywanie nieprawidłowej temperatury grzejnika
3. Alarm braku ciśnienia powietrza odniesienia
4. Wczesne przypomnienie o zabrudzeniu powierzchni sondy/zatkaniu popiołu
5. Pełny dziennik usterek przechowywany w konwerterze w celu identyfikowalności rozwiązywania problemów

• Przypomnienie o konserwacji zapobiegawczej zmniejsza niepotrzebną częstotliwość inspekcji offlineYokogawa E...

• Standard ZR22G: ogólny stopień ochrony przemysłowej IP66
• Dostępny wariant przeciwwybuchowy ZR22S, certyfikowany ATEX, FM, CSA, IECEx dla niebezpiecznych stref spalania klasy I Div 1
• Zgodny z normą bezpieczeństwa IEC61010, posiada certyfikat RoHS

1. Kocioł elektrowni, kontrola tlenu w spalinach spalarni śmieci w celu oszczędzania energii i redukcji NOx
2. Monitorowanie atmosfery przy wypalaniu stali, ceramiki i pieca o niskiej zawartości tlenu
3. Piec petrochemiczny, optymalizacja spalania w piecu grzewczym
4. Kontrola wilgotności w suszarce celulozowo-papierniczej, spożywczej i tekstylnej w wysokiej temperaturze
5. Przemysłowa obróbka cieplna, wykrywanie atmosfery pieca do obróbki cieplnej

1. Wyeliminowany system pobierania próbek: brak chłodnicy, filtra, pompy i regularnej konserwacji rurociągu próbkującego
2. Modułowy wymienny czujnik zmniejsza koszty części zamiennych
3. Akcesorium typu „przedmuch zwrotny” wydłuża żywotność sondy w gazie zapylonym
4. Precyzyjna kontrola tlenu poprawia wydajność spalania, zmniejsza zużycie paliwa i obniża emisję substancji zanieczyszczających spaliny
