1Technologia pomiarowa i dokładność
Proprietary Dual-Frequency Excitation (Yokogawa Exclusive)
- Łączy w sobie pobudzenie niskiej częstotliwości dla doskonałej stabilności punktu zerowego i pobudzenie wysokiej częstotliwości dla silnej zdolności przeciwgłosowej i szybkiej reakcjiYokogawa E....
- Wyeliminuje zakłócenia hałasu przepływu z powodu wysokiej koncentracji osadu, płynów o niskiej przewodności i pulsującego przepływu.
Najwyższa precyzja pomiaru
- Dokładność podstawowa:±0,15% mierzonego natężenia przepływu (optymalny zakres kalibracji); standardowe ±0,3% FS
- Powtarzalność ≤ ± 0,05%
- Wspiera pomiar przepływu dwukierunkowego z totalizatorem do przodu/wstecz
Specyfikacja wielkości dla konkretnego modelu (AXG050 DN50)
- Średnica nominalna: DN50 (2 cali)

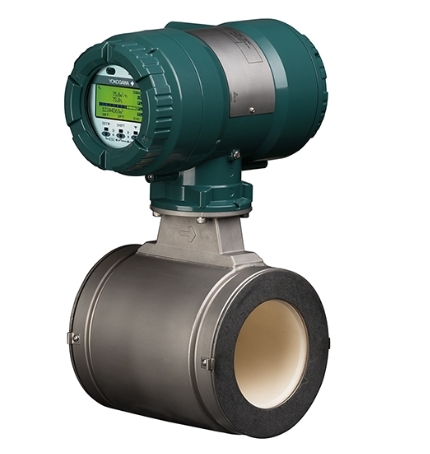

- Opcje obudowy: wysokiej czystości PFA / Solid Ceramic Tube
- Wybór materiałów wieloelektrodowych: 316L SS, Hastelloy, Tantalum, Platinum-Iridium, Karbid Wolframu do silnych nośników korozyjnych/abrazyjnychYCA Store
- Połączenia procesowe: ASME klasa 150/300 brzytwa, płytka, połączenia sanitarne trójzacisków
2. Total Insight (TI) Inteligentna diagnostyka i samoweryfikacja
Pełna samoweryfikacja pokładowa (nie wymagane usunięcie rury)
Zakończenie kontroli stanu licznika bez wyjmowania go z rurociągu:
- Diagnoza przyczepności elektrody i degradacji izolacji
- Monitoring przewodności płynu i hałasu przepływu w czasie rzeczywistym
- Wykrywanie usterek w cewce podniecającej, kablu okablowego i obwodów
- Przechowywanie historycznego dziennika awarii do celów konserwacji predykcyjnej
Monitorowanie stanu procesu
Kontynuuje śledzenie stanu medium w celu wczesnego ostrzegania o skalowaniu, osadzaniu lub zmianie składu medium, ogranicza nieplanowane wyłączenia materiałów sieciowych....
Przechowywanie danych i szybka konfiguracja
- Wbudowana pamięć + slot do karty microSD: zapisać wszystkie zestawy parametrów, krzywe trendów, rekordy kalibracyjne
- Konfiguracje kopiowania/odtworzenia z jednym kliknięciem dla uruchomienia licznika partii
- Z góry zdefiniowane ekrany wyświetlające trend przepływu, całkowitej przewodności, temperatury
3. Certyfikacja bezpieczeństwa funkcjonalnego
- Zgodne z normą bezpieczeństwa funkcjonalnego IEC 61508
- Certyfikat SIL2 dla instalacji z jednym licznikiem; certyfikat SIL3 dla redundantnej instalacji z dwoma licznikami
- Odpowiedni do bezpiecznych systemów instrumentalnych (SIS) w strefach niebezpiecznych chemicznych, naftowych i gazowych, górniczychYokogawa E...
4. Elastyczność wielofunkcji I/O i komunikacji cyfrowej
Uniwersalne terminale sygnałowe
Maksymalnie 4 konfigurowalne kanały I/O:
- 4·20mA analogiczne wejście/wyjście
- Wyjście impulsu/częstotliwości do totalizacji
- Wprowadzenie/wyjście alarmu stanu cyfrowego
- Wsparcie temperatury wejściowej do obliczania przepływu masy / kalorii energii
Przemysłowe protokoły cyfrowe (nieobowiązkowe)
- Standard HART 7
- PROFIBUS PA
- EtherNet/IP
- FOUNDATION Fieldbus Bezproblemowa integracja z platformami DCS, PLC i przemysłowego IoT
5Interfejs człowiek-maszyna (HMI) i prosta obsługa
- Duży wielobarwny wyświetlany ekran LCD, szeroki kąt widzenia
- 9 języków światowych (angielski, chiński, niemiecki, francuski, hiszpański, rosyjski itp.)
- Krok po kroku kreator uruchomienia, aby skrócić czas uruchomienia
- Autoryzacja wielopoziomowego hasła operacyjnego w celu uniknięcia błędów operacyjnych
- Funkcja alarmu squawk: podświetlenie automatycznie miga w przypadku wystąpienia awarii
6. Wydajność mechaniczna i środowiskowa
Stopień ochrony
Obudowa nadajnika: IP66 / IP67; płomienioodporność Ex d, bezpieczeństwo wewnętrzne Ex ia certyfikacje przeciwwybuchowe dla obszarów niebezpiecznych klasy I
Szeroki zakres działania
- Średnia temperatura: powłoka PFA -20 ~ +180°C; powłoka ceramiczna do +200°C
- Temperatura otoczenia: -40 ~ +60°C
- Ciśnienie projektowe do klasy ASME 300
- Zerowa strata ciśnienia (konstrukcja całkowitej rury, brak przeszkód w przepływie)

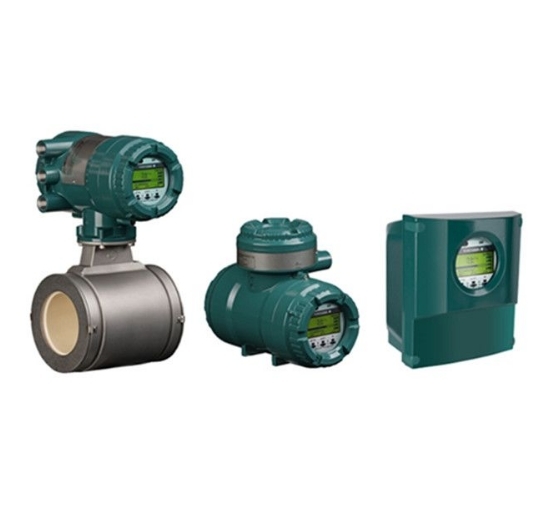

Dwie formy instalacji

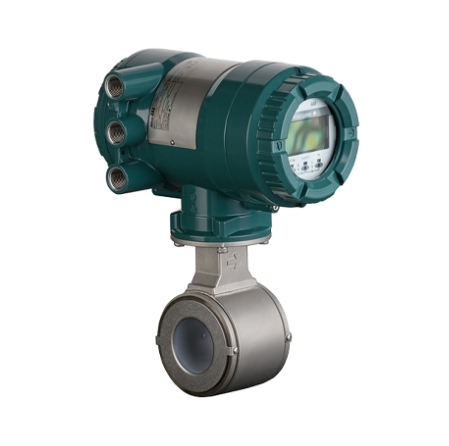

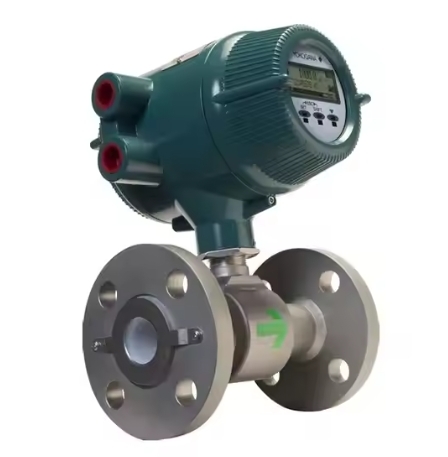

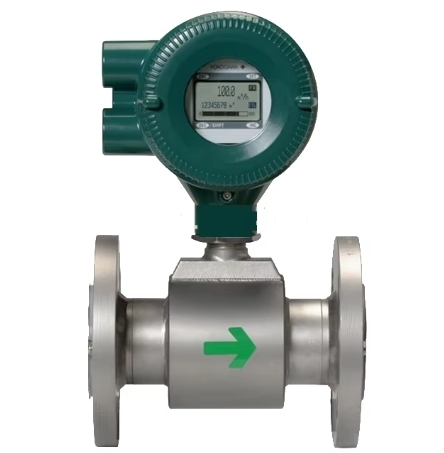

- Typ integracji: nadajnik zamontowany bezpośrednio na czujniku DN50 (integracja AXG050).

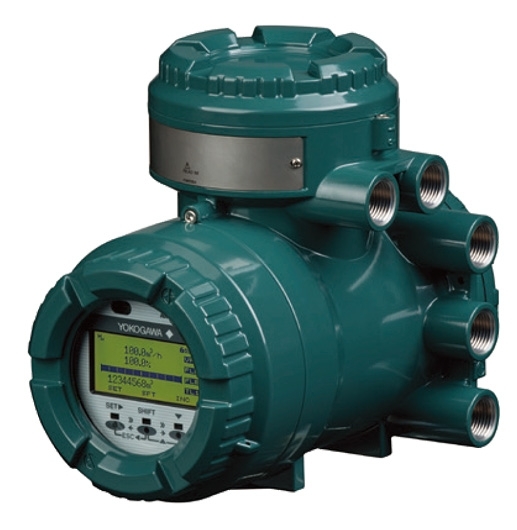

- Rodzaj zdalnego rozdzielenia: Oddzielny nadajnik i czujnik z kablem dalekobieżnym dla rurociągów o wysokiej temperaturze lub wąskim przestrzeniu
7. Kompatybilność w szerokiej branży
Idealne do pomiaru przewodzących płynów, w tym:
- Płyn żrący chemicznie, roztwory kwasowe/zasadowe
- Słup górniczy, celuloza i papier czarny
- Wody produkowane z ropy naftowej i gazu ziemnego, ścieki
- Środki sanitarne do żywności i napojów (dostępna certyfikacja NSF61 dla wody pitnej)
- Woda komunalna i oczyszczanie ścieków
8. Koszty całkowitej własności (TCO)
- Nie wymagana jest rutynowa kalibracja zerowa dzięki stabilnemu punktowi zerowemu o podwójnej częstotliwości
- Wbudowana samodiagnoza zmniejsza częstotliwość inspekcji offline
- Konfiguracja serii kart SD skraca godziny inżynierii terenowej
- Odporna na zużycie powłoka ceramiczna/PFA wydłuża żywotność materiałów ścierających
- Zasada pomiaru bez wilgoci, brak ruchomych części, minimalna konserwacja
