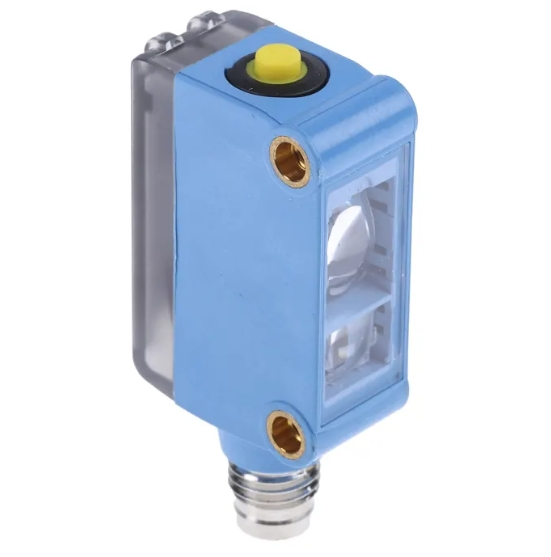

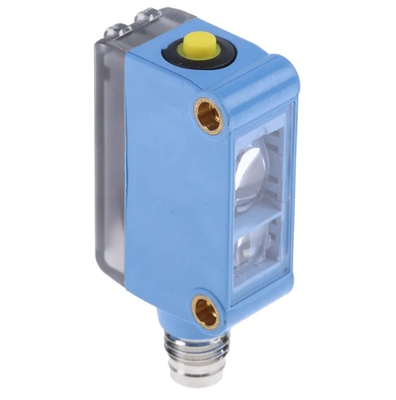

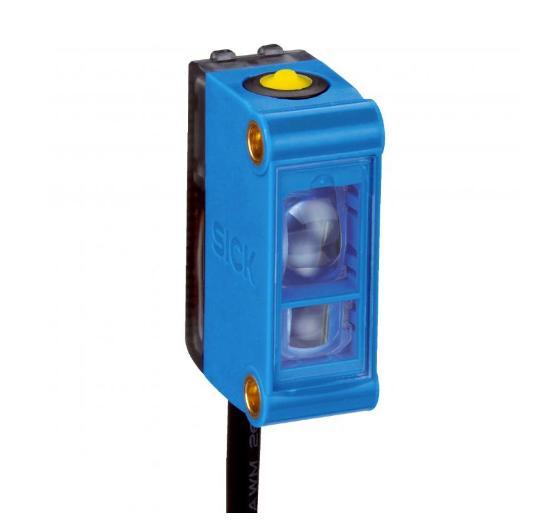

Sick KTM-WP11282P Detekcja czujnika kontrastu

KTM-WP11282P toCzujnik znaku kontrastu kolorów RGBz serii SICK KTM Prime, specjalnie zaprojektowane do wykrywania znaków rejestracyjnych w druku opakowań, pozycjonowania etykiet i rozróżniania kontrastu materiałów na szybkich zautomatyzowanych liniach produkcyjnych. Wykorzystuje trójkolorowe źródło światła RGB i precyzyjny algorytm skali szarości, aby stabilnie identyfikować słabe znaki kontrastowe, błyszczące folie opakowaniowe i złożone drukowane tła.

• Źródło światła: trójkolorowa dioda LED RGB (470 nm niebieski / 525 nm zielony / 625 nm czerwony)
• Znamionowa odległość wykrywania:12,5 mm, tolerancja ±3 mm
• Wymiar plamki: plamka świetlna w kształcie paska 1,6 mm * 9,5 mm
• Rozdzielczość skali szarości: 20-stopniowe rozpoznawanie skali szarości w wysokiej rozdzielczości
• Żywotność diod LED: 100 000 godzin w temperaturze otoczenia poniżej 25 ℃

• Napięcie zasilania: DC 12 V ~ 24 V (tolerancja -10% ~ +20%), tętnienie ≤ 5 Vpp
• Pobór prądu: ＜ 50 mA
• Czas reakcji: 32 µs; częstotliwość przełączania do15 kHz; Jitter sygnału ≤15 µs
• Typ wyjścia: wyjście tranzystorowe PNP, maksymalny prąd obciążenia 50 mA
• Tryb przełączania: możliwość konfiguracji jasnego włączenia / ciemnego włączenia
• Wbudowane zabezpieczenia: zabezpieczenie przed odwrotną polaryzacją, zabezpieczenie przed zwarciem wyjścia, tłumienie impulsów zakłócających
• Stałe opóźnienie wyłączenia: 32 ms; uczyć parametrów zapisanych w pamięci nieulotnej

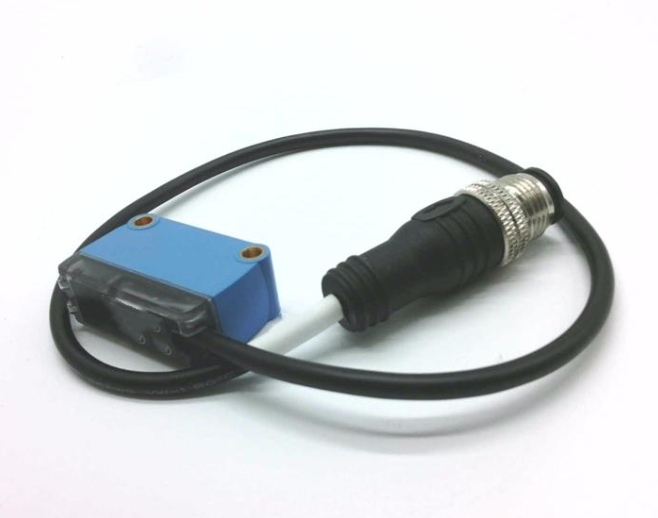

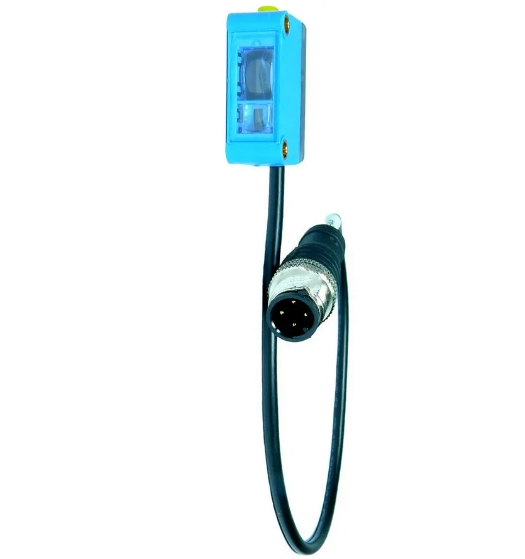

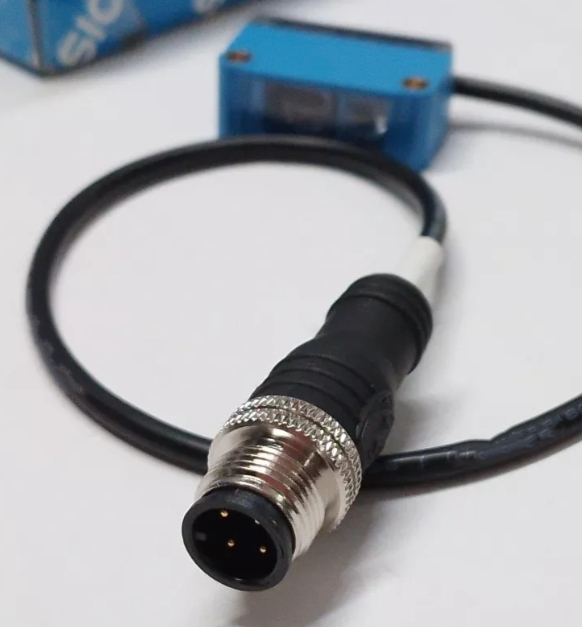

• Kabel: Zintegrowany kabel o długości 0,2 m z 4-pinowym złączem męskim M12
• Materiał obudowy: tworzywo ABS; materiał soczewki: PMMA
• Stopień ochrony:Pyłoszczelność i wodoodporność IP67
• Temperatura pracy: -10 ℃ ~ +55 ℃; temperatura przechowywania: -20 ℃ ~ +75 ℃
• Waga netto: tylko 20 g, ultrakompaktowy rozmiar mini

• Wskaźniki stanu: Zielona dioda LED sygnalizująca zasilanie; żółta dioda LED sygnalizująca stan wyjścia
• Wiele metod uczenia:
  1. Wbudowany przycisk statycznego nauczania dwupunktowego
  2. Dynamiczne automatyczne uczenie progów
  3. Zewnętrzne zdalne uczenie za pomocą przewodu ET, obsługujące zdalne ustawianie parametrów PLC

1. Trójkolorowe wykrywanie adaptacyjne RGB, duża zdolność adaptacji do złożonych znaków

   Automatycznie przełączaj źródło światła czerwonego/zielonego/niebieskiego, aby znaleźć optymalny kanał kontrastu. Może wykrywać słabe kolorowe znaki, wielokolorowe drukowane tła, przezroczyste folie i odblaskowe błyszczące materiały opakowaniowe, których nie są w stanie zidentyfikować zwykłe czujniki jednokolorowe, co znacznie zmniejsza odsetek błędnych wykryć.

2. Ultraszybka reakcja dla szybkich linii produkcyjnych

   Ultrakrótki czas reakcji 32 µs i wysoka częstotliwość przełączania 15 kHz doskonale pasują do urządzeń do szybkiego drukowania, cięcia wzdłużnego, etykietowania i produkcji torebek, zapewniając stabilne śledzenie i pozycjonowanie bez opóźnień i brakujących znaków.

3. Wiele elastycznych sposobów nauczania ułatwiających debugowanie na miejscu

   Obsługuje nauczanie za pomocą lokalnych przycisków i zdalne nauczanie za pomocą zewnętrznego przewodu. Operatorzy mogą dokończyć ustawianie progów na maszynie lub górny komputer może zdalnie konfigurować parametry bez demontażu czujnika, co jest wygodne przy przełączaniu formatu sprzętu i uruchamianiu partii.

4. Mini lekka, kompaktowa konstrukcja zapewniająca wąską przestrzeń instalacyjną

   Bardzo mała objętość i waga tylko 20 g, łatwa instalacja na ramionach mechanicznych, małych uchwytach i ograniczonych pozycjach montażowych maszyn pakujących; standardowe gwintowane otwory mocujące do szybkiego montażu wspornika.

5. Uszczelnienie przemysłowe IP67 i pełna ochrona obwodu

   Obudowa IP67 jest odporna na kurz warsztatowy, rozpryski wody i niewielką mgłę olejową. Wielowarstwowa ochrona obwodów zapobiega uszkodzeniom spowodowanym błędami okablowania i przepięciami, dostosowując się do trudnych warunków w fabryce opakowań.

6. Stabilne przeciwdziałanie zakłóceniom i długa żywotność

   Cyfrowy filtr przeciwzakłóceniowy eliminuje wahania sygnału spowodowane migotaniem światła otoczenia i wibracjami mechanicznymi. Wytrzymała dioda LED RGB zmniejsza częstotliwość konserwacji i koszty wymiany części zamiennych, zapewniając ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu.

7. Standardowy interfejs przemysłowy o doskonałej kompatybilności

   Wyjście PNP pasuje do głównego sterownika PLC, serwosterownika i modułów licznikowych; Standardowe złącze 4-pinowe M12 jest uniwersalne dla osprzętu okablowania automatyki przemysłowej.

• Śledzenie znaków rejestracyjnych w prasach drukarskich, maszynach do cięcia wzdłużnego i maszynach do laminowania
• Wykrywanie i pozycjonowanie etykiet w maszynach etykietujących
• Potwierdzenie pozycji cięcia i zgrzewania worków opakowaniowych
• Liczenie i brakująca kontrola materiałów linii pakowania produktów farmaceutycznych, spożywczych i codziennych
• Elastyczna folia opakowaniowa, rozpoznawanie krawędzi i kolorowych znaków
