Endress+Hauser TMT162-A21331BAE nadajnik temperatury z dwoma uniwersalnymi wejściami czujników
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Endress+Hauser |
| Orzecznictwo | CCC,CE |
| Numer modelu | TMT162-A21331BAE |
| Minimalne zamówienie | 1 |
| Cena | $1370 |
| Szczegóły pakowania | Oryginalne opakowanie |
| Czas dostawy | 5-8 dni roboczych |
| Zasady płatności | L/C, D/A, D/P, T/T |
| Możliwość Supply | 100 szt./miesiące |
Szczegóły Produktu
| Wyjście | 4...20 mA | Zasilanie pomocnicze | 11,5...42 V DC (HART) |
|---|---|---|---|
| Szybkość transmisji danych | 31,25 kBitów/s | konfigurowalna wartość | -40 do +85°C (-40 do +185°F) |
| Podkreślić | Przekaźnik temperatury Endress+Hauser TMT162,nadajnik temperatury z uniwersalnymi wejściami czujników,miernik ciśnienia różnicowego z gwarancją |
||
opis produktu
1. Przegląd produktu

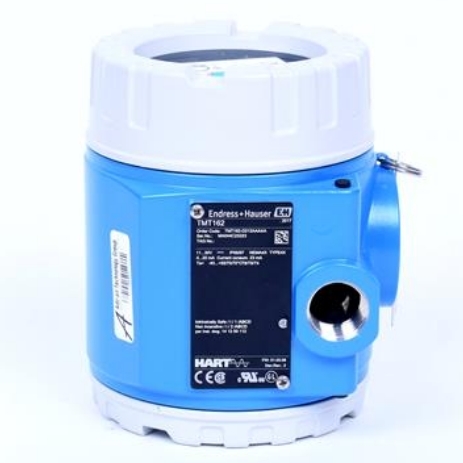

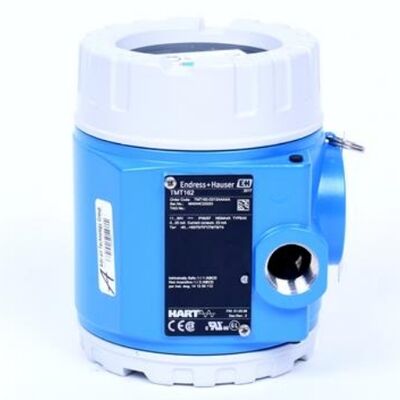

TMT162-A21331BAE to2-kanałowy uniwersalny terenowy przetwornik temperatury HART®z serii Endress+Hauser iTEMP, przeznaczony do konwersji temperatury na miejscu, transmisji sygnału i monitorowania czujników w zakładach przemysłowych. Ten konkretny model jest wyposażony w aluminiową obudowę terenową, podświetlany, obrotowy wyświetlacz, izolację galwaniczną i pełne certyfikaty dla obszarów niebezpiecznych, obsługując dwa niezależne wejścia czujników dla sygnałów RTD, termopary, rezystancji i mV. Konwertuje sygnały czujników temperatury wielu typów na standardowe wyjście analogowe 4–20 mA z komunikacją cyfrową HART, kompatybilne z komunikatorami ręcznymi, systemami DCS i PLC w celu zdalnej konfiguracji i zarządzania diagnostyką.
2. Podstawowe parametry techniczne
Uniwersalne wejście z podwójnym czujnikiem
- Obsługuje 2 niezależne kanały pomiarowe dla czujników rezystancyjnych Pt100/Pt1000, wszystkich standardowych termopar (K/J/T/S/R/B/E/N), czujników rezystancji (Ω) i miliwoltów (mV)
- Funkcje dwukanałowe: wartość średnia, obliczanie różnic, porównywanie redundancji czujników dla krytycznego bezpieczeństwa procesu
- Wysoka dokładność pomiaru: ≤0,1 K dla Pt100 w normalnych warunkach pracy, doskonała stabilność długoterminowa
Komunikacja HART i parametry elektryczne
- Standardowy protokół HART 7, skalowalne wyjście analogowe 4–20 mA; obsługuje tryb wielu kropli
- Szeroki zakres zasilania: 11,5–42 V DC, zabezpieczenie przed odwrotną polaryzacją, maksymalny prąd obciążenia ≤23 mA
- Izolacja galwaniczna 2 kV pomiędzy wejściem czujnika a wyjściem prądowym eliminuje zakłócenia pętli masy
- Podwójna ochrona przed zapisem parametrów: sprzętowa blokada przełącznika DIP + programowa blokada hasłem w celu uniknięcia nieautoryzowanych modyfikacji
- Konfigurowalne wartości prądu zwarciowego zgodne z NAMUR NE43 dla alarmu awarii/zwarcia czujnika
Mechanika i obudowa (konfiguracja A21331BAE)
- Dwukomorowa obudowa z odlewanego ciśnieniowo aluminium, stopień ochrony IP66/IP67, pyłoszczelność i zachlapania
- Oddzielny przedział zacisków przewodów i przedział elektroniki zapobiegają zawilgoceniu przewodów elektrycznych na płytkach drukowanych
- Zintegrowany, obrotowy, podświetlany wyświetlacz LCD (regulowany pod kątem 90°), pokazuje mierzoną wartość, wykres słupkowy, stan kanału i kody diagnostyczne
- Wiele portów dławików kablowych dla elastycznego okablowania obiektowego; kompaktowy moduł elektroniczny w obudowie jest odporny na wibracje i wilgoć
- Robocza temperatura otoczenia: -40°C ~ +85°C
Globalne certyfikaty bezpieczeństwa niebezpiecznego i funkcjonalnego
- Atesty przeciwwybuchowe ATEX, IECEx, FM, CSA (Ex ia / Ex d / odporne na zapłon pyłu) dla stref niebezpiecznych 0/1/2
- Certyfikat SIL 2 zgodnie z IEC 61508 dla przyrządowych systemów bezpieczeństwa (SIS), spełnia standardy przemysłowe ESD i EMC
- Dostępna aprobata morska dla zastosowań w wydobyciu ropy i gazu na morzu
Standaryzowana funkcja diagnostyczna NAMUR
Pełna autodiagnostyka zgodna z NAMUR NE107, automatycznie identyfikuje:
- Przerwa w obwodzie czujnika, zwarcie, pomiar poza zakresem
- Awaria sprzętu nadajnika, awaria zasilania
- Błąd pamięci, błąd komunikacji; kody diagnostyczne odczytywane na wyświetlaczu lub komunikatorze HART
3. Główne zalety
-
Kompatybilność dwukanałowego czujnika uniwersalnego zmniejsza zapasy części zamiennych
Jeden pojedynczy przetwornik obsługuje wszystkie popularne czujniki temperatury, umożliwiając dwupunktowe monitorowanie temperatury, obliczanie różnicy temperatur i weryfikację czujników nadmiarowych, co pozwala obniżyć koszty zaopatrzenia i magazynowania.
-
Dwukomorowa, wytrzymała obudowa do trudnych warunków warsztatowych
Oddzielne komory na okablowanie i elektronikę izolują wilgoć, kurz i gazy korozyjne; w pełni zalana płytka drukowana zapewnia doskonałe właściwości antywibracyjne w zakładach chemicznych, energetycznych i górniczych.
-
Wysoka izolacja eliminuje błąd pomiaru pętli uziemienia
Izolacja galwaniczna 2 kV pomiędzy stroną czujnika a stroną wyjściową rozwiązuje problem dryftu sygnału spowodowanego różnicą potencjałów w okablowaniu obiektowym wielu czujników, zapewniając stabilne odczyty temperatury.
-
Wygodna obsługa lokalna i zdalna
- Lokalnie: Obrotowy, podświetlany wyświetlacz LCD do bezpośredniego odczytu na miejscu bez użycia narzędzi ręcznych
- Zdalne: konfigurowalne za pomocą serii Field Xpert SFX, komunikatora 475 HART lub oprogramowania komputerowego; zdalna regulacja parametrów, kalibracja i wyszukiwanie usterek
-
Kompletne certyfikaty bezpieczeństwa dla krytycznych gałęzi przemysłu
Połączone atesty przeciwwybuchowe, SIL 2 i morskie obejmują rafinerie, zakłady petrochemiczne, elektrownie i platformy wiertnicze, spełniające międzynarodowe wymagania audytów bezpieczeństwa.
-
Bogata inteligentna diagnostyka minimalizuje przestoje konserwacyjne
Standardowe kody błędów NAMUR szybko lokalizują awarie czujnika lub przetwornika, skracając czas inspekcji terenowych zespołów konserwacyjnych; Możliwość zablokowania ustawień parametrów zapobiega nieprawidłowej obsłudze na miejscu.
-
Szeroki zakres napięcia i solidna ochrona obwodu
Działa stabilnie przy niestabilnym przemysłowym zasilaniu prądem stałym; Wbudowane zabezpieczenie przed przepięciem, odwrotnym podłączeniem i zwarciem wydłuża żywotność w złożonych środowiskach elektrycznych.
4. Typowe scenariusze zastosowań
- Monitorowanie temperatury reaktorów, rurociągów, pieców i zbiorników magazynowych w zakładach chemicznych i petrochemicznych
- Pomiar temperatury kotła elektrowni, turbiny i wody zasilającej
- Wykrywanie temperatury w obszarach niebezpiecznych na lądzie i morzu w branży ropy i gazu
- Kontrola temperatury procesów higienicznych w przemyśle spożywczym, farmaceutycznym
- Monitorowanie pętli temperatur w przemyśle uzdatniania wody, hutnictwie i górnictwie
- Blokada zabezpieczenia przed przegrzaniem w przyrządowych systemach bezpieczeństwa (SIS).
