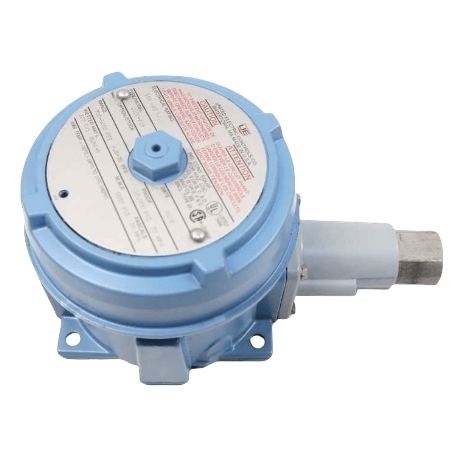

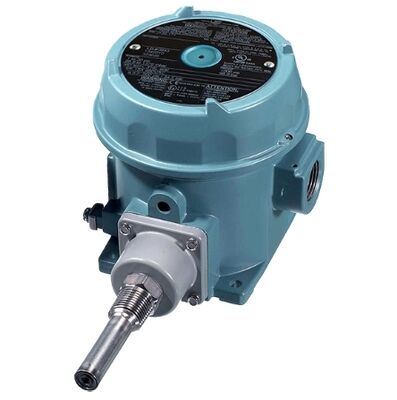

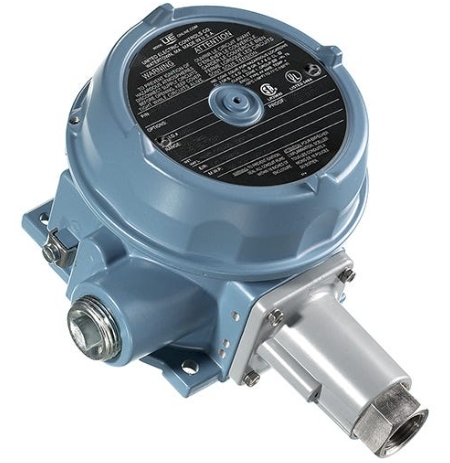

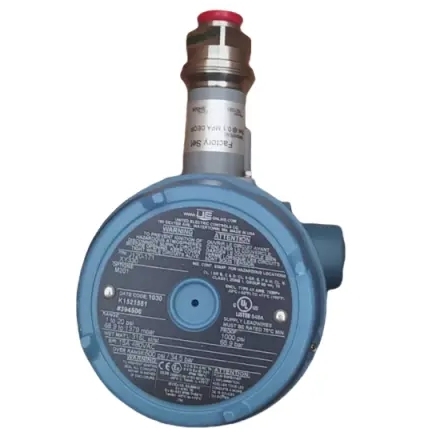

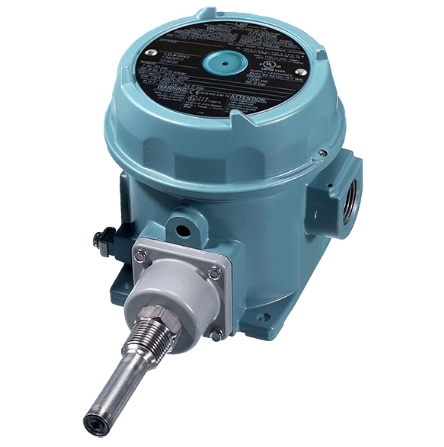

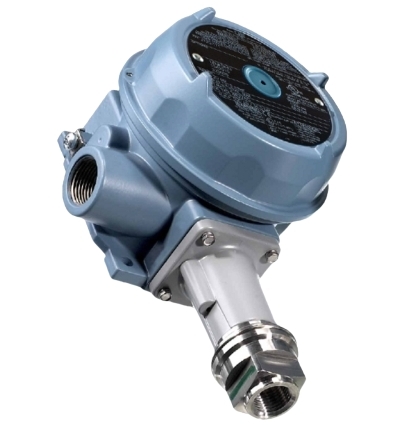

Przełącznik ciśnienia i temperatury UE 120 J120-612

J120-612 to wytrzymały, przeciwwybuchowy przełącznik ciśnieniowy z renomowanej serii 120 firmy UE, zaprojektowany specjalnie do monitorowania wysokiego ciśnienia i sterowania blokadami bezpieczeństwa w niebezpiecznych środowiskach przemysłowych. Przyjmuje tłokową strukturę wykrywającą ciśnienie z wewnętrzną regulacją wartości zadanej, zapewniając niezawodne mechaniczne wyjście przełączające dla zabezpieczenia przed nadmiernym ciśnieniem, sterowania pompą/sprężarką i wyzwalania alarmów procesowych. Posiada certyfikat zgodności z globalnymi normami dotyczącymi atmosfery wybuchowej i jest szeroko stosowany w przemyśle naftowym i gazowym, petrochemicznym, energetycznym i maszynowym, gdzie wymagane jest solidne monitorowanie wysokiego ciśnienia.

• Regulowany zakres wartości zadanej: 125 ~ 3000 psi (8,6 ~ 206,8 bar)
• Regulowana strefa nieczułości: 2,8 ~ 17,2 bara (40 ~ 250 psi)
• Maksymalne ciśnienie próbne: 6000 psi (413,7 bar)
• Ciśnienie rozrywające: 10000 psi (689,5 bar)
• Mechanizm czujnikowy: tłok ze stali nierdzewnej 303 z uszczelnieniem Buna-N (standardowe części zwilżane)
• Przyłącze procesowe: gwint wewnętrzny 1/4" NPT

• Obudowa: Odlew aluminiowy malowany proszkowo epoksydowo, stopień ochrony NEMA 4X, IP66
• Klasyfikacja lokalizacji niebezpiecznych: Klasa I Dział 1/2, Klasa II Dział 1/2; Ex d IIC T6 przeciwwybuchowy

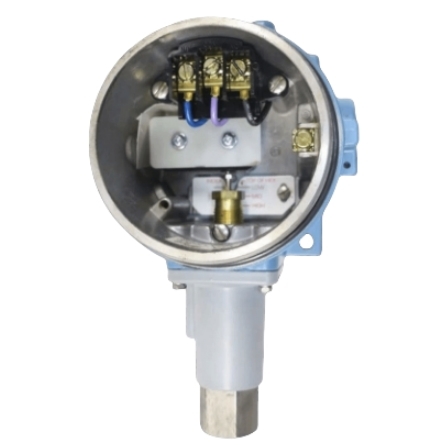

• Wejścia elektryczne: Podwójne porty kablowe 3/4" NPT z wbudowaną listwą zaciskową ułatwiającą okablowanie
• Metoda regulacji: Regulacja wartości zadanej za pomocą wewnętrznej śruby sześciokątnej z zamykaną pokrywą zabezpieczającą przed manipulacją
• Odporność na wibracje i wstrząsy: Utrzymuje stabilną wartość zadaną poniżej 2,5 G (wibracje 5–500 Hz) i obciążenie udarowe 15 G
• Robocza temperatura otoczenia: -40°C ~ +75°C

• 15 A rezystancyjny / 2 A indukcyjny przy 125/250/480 VAC
• 2 A rezystancyjny / 1 A indukcyjny przy 24–30 VDC
• Konfiguracja przełącznika: Pojedynczy styk SPDT (odwracalne okablowanie NO/NC)
• Opcjonalne aktualizacje: podwójny przełącznik DPDT, hermetycznie uszczelnione styki przełącznika

cULus, ATEX, IECEx, CE; Certyfikat SIL 2 (zdolność do SIL 3) dla systemów bezpieczeństwa funkcjonalnegoKele

1. Konstrukcja tłokowa wysokociśnieniowa do ciężkich mediów przemysłowych

   Czujnik tłokowy ze stali nierdzewnej 303 wytrzymuje ekstremalne ciśnienie w układzie do 6000 psi i ciśnienie rozrywające 10000 psi, doskonale nadaje się do monitorowania układów hydraulicznych, pary, gazów pod wysokim ciśnieniem i ciężkich płynów procesowych, znacznie przekraczając limit ciśnienia przełączników membranowych.

2. Pełna zgodność z przepisami dotyczącymi lokalizacji niebezpiecznych i przeciwwybuchowych

   Obudowa przeciwwybuchowa klasy I, strefa 1, eliminuje ryzyko zapłonu w środowisku gazów palnych, par i pyłów; Globalne atesty ATEX/IECEx/cULus umożliwiają uniwersalne zastosowanie w międzynarodowych rafineriach, zakładach chemicznych i obiektach offshore.

3. Zabezpieczona przed manipulacją regulacja wewnętrzna z zamykaną pokrywą

   Wewnętrzne strojenie wartości zadanej w połączeniu z zamykaną pokrywą obudowy pozwala uniknąć nieautoryzowanej modyfikacji parametrów na miejscu, zapewniając spójne progi bezpieczeństwa podczas długotrwałej pracy bez nadzoru.

4. Wytrzymała obudowa odporna na każdą pogodę z podwójnymi portami okablowania

   Obudowa z odlewanego aluminium pokryta żywicą epoksydową zapewnia ochronę NEMA 4X / IP66 przed deszczem, kurzem, mgłą olejową i korozyjną atmosferą warsztatową. Dwa oddzielne otwory kablowe 3/4" NPT upraszczają układ okablowania bez dodatkowych skrzynek przyłączeniowych.

5. Szerokie, przestrajalne pasmo nieczułości zapewniające elastyczną logikę sterowania

   W pełni regulowany zakres nieczułości 40–250 psi umożliwia inżynierom dostosowanie histerezy włączania/wyłączania, zapobiegając częstym drganiom pomp, sprężarek i zaworów bezpieczeństwa pod zmiennym obciążeniem ciśnieniowym.

6. Kwalifikacja bezpieczeństwa funkcjonalnego SIL 2

   Zatwierdzony pod kątem przyrządowych systemów bezpieczeństwa (SIS), spełnia rygorystyczne normy bezpieczeństwa przemysłowego dotyczące wyłączania awaryjnego (ESD) i pętli zabezpieczających przed nadciśnieniem, zmniejszając ryzyko operacyjne i koszty audytu zgodności.

7. Długa żywotność przy minimalnej konserwacji

   Całkowicie metalowy zespół czujnika tłoka jest odporny na ścieranie przez media zawierające drobne cząstki; uszczelniony moduł stykowy eliminuje zanieczyszczenia pyłem, zapewniając lata ciągłej pracy 24 godziny na dobę, 7 dni w tygodniu, przy jedynie okresowej kalibracji.

• Blokada nadciśnieniowa układu hydraulicznego wysokiego ciśnienia
• Monitorowanie ciśnienia w rurociągach ropy i gazu oraz wyłączanie awaryjne
• Ochrona reaktora petrochemicznego, kotła parowego i sprężarki
• Alarmowanie turbiny elektrowni, wody zasilającej i pętli wysokiego ciśnienia
• Sterowanie ciśnieniem maszyn ciężkich, pras hydraulicznych i urządzeń górniczych
• Rafinerie, zakłady chemiczne Systemy bezpieczeństwa SIS
• Platforma morska i alarm ciśnienia w obszarze procesu łatwopalnego
