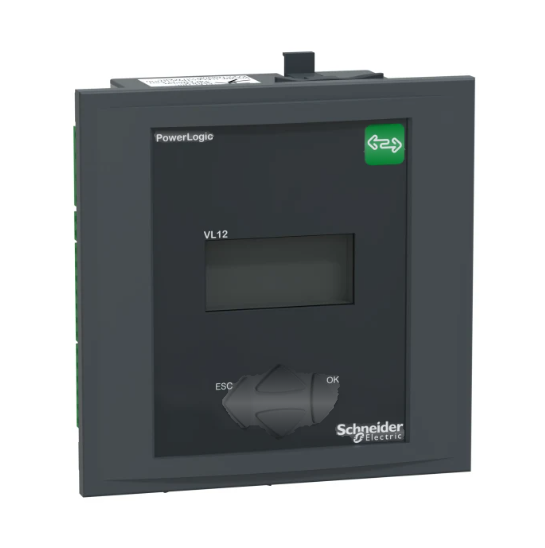

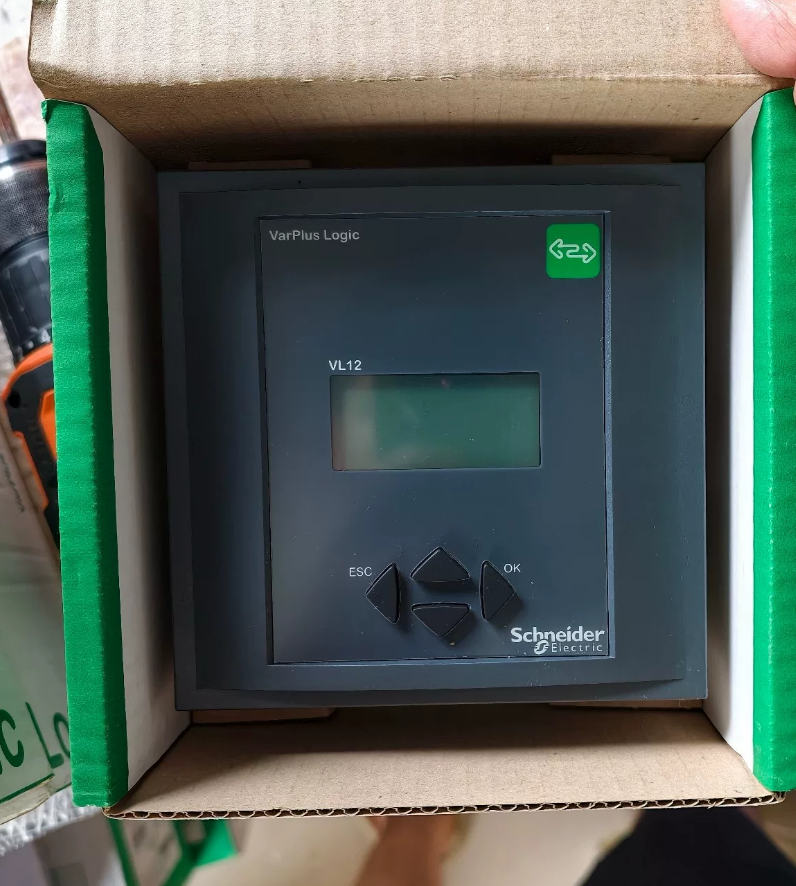

Nowy oryginalny sterownik mocy SCHNEIDER VPL12N jest na stokach.

  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
  • New original power factor controller SCHNEIDER VPL12N is in stock.
Miejsce pochodzenia Niemcy
Nazwa handlowa SCHNEIDER
Numer modelu VPL12N
Minimalne zamówienie 2
Cena USD＄520

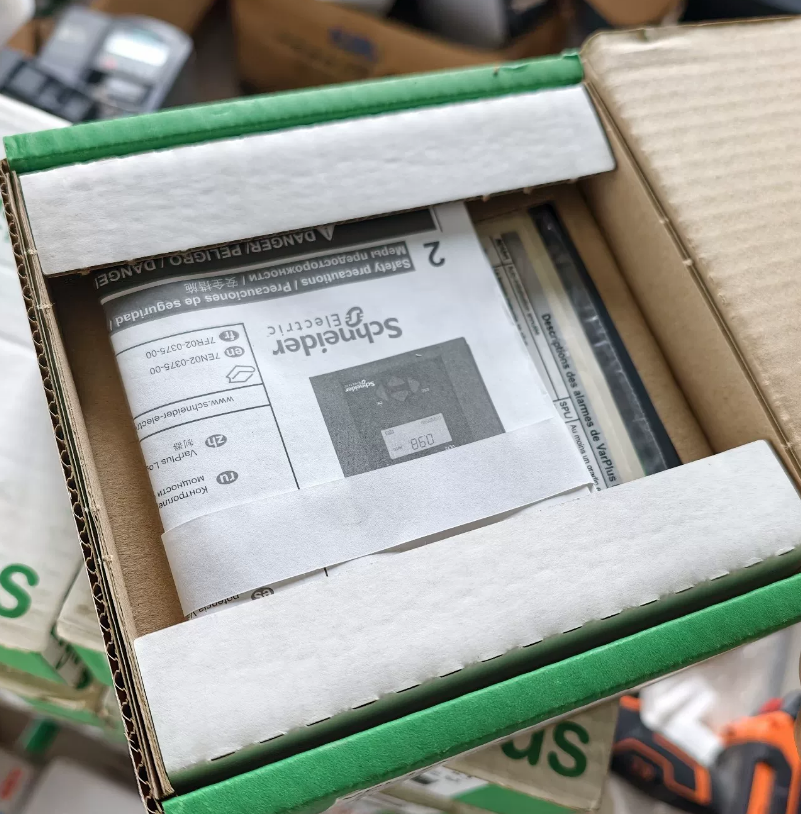

Szczegóły pakowania oryginalne opakowanie
Czas dostawy w magazynie
Zasady płatności L/C, D/A, D/P, T/T, Western Union
Możliwość Supply 10 szt
Szczegóły Produktu
Zostaw wiadomość
opis produktu



Dane techniczne

Główny
Zakres PowerLogic
Nazwa produktu Kontroler PowerLogic PFC
Typ produktu lub komponentu Kontroler współczynnika mocy
Krótka nazwa urządzenia VPL12
Uzupełniający
Liczba styków wyjściowych stopnia 12
[Us] znamionowe napięcie zasilania 90...550 V AC
<= 999 kV AC z zewnętrznym przekładnikiem napięciowym
Prąd pomiarowy 0…5 A
Napięcie pomiarowe 90…550 V AC 50/60 Hz
Tryb pracy Ręczny lub automatyczny
Liczba operacji kwadrantowych dla zastosowania generatora 4
Połączenie urządzenia Komunikacja Modbus RS485
Funkcja wejściowa Przełącznik 1 x styk bezpotencjałowy
Kod koloru Front ciemnoszary RAL 7016
Typ wyświetlacza Podświetlany wyświetlacz LCD
Rozmiar wyświetlacza 56 x 25 mm
Funkcja dostępna Programowanie ręczne
Automatyczna inicjalizacja
Automatyczne wykrywanie
Programowanie zaawansowane (ekspert)
Dowolna sekwencja kroków
Typ pomiaru Współczynnik mocy i przemieszczenie PF (ze znakiem, cztery ćwiartki)
Całkowite zniekształcenie harmoniczne prądu THD (I)
Średni współczynnik mocy w całym okresie użytkowania
Temperatura maksymalna
Prąd fazowy I1, I2, I3 RMS pod obciążeniem
Moc czynna P, P1, P2, P3 na obciążeniu
Moc bierna Q, Q1, Q2, Q3 na obciążeniu
Moc pozorna S, S1, S2, S3 na obciążeniu
Napięcie U21, U32, U13, V1, V2, V3 na obciążeniu
Rodzaj pomiaru Przeciążenie prądowe kondensatora Irms/I1
Indywidualna harmoniczna napięcia
Współczynnik mocy
Czas pracy
Cos φ
Temperatura otoczenia wewnątrz kabiny
Tan φ
Wyświetlane informacje Liczba cykli przełączania na krok
Indywidualna wielkość kroku w kVAr
Pozostała wydajność stopnia w%

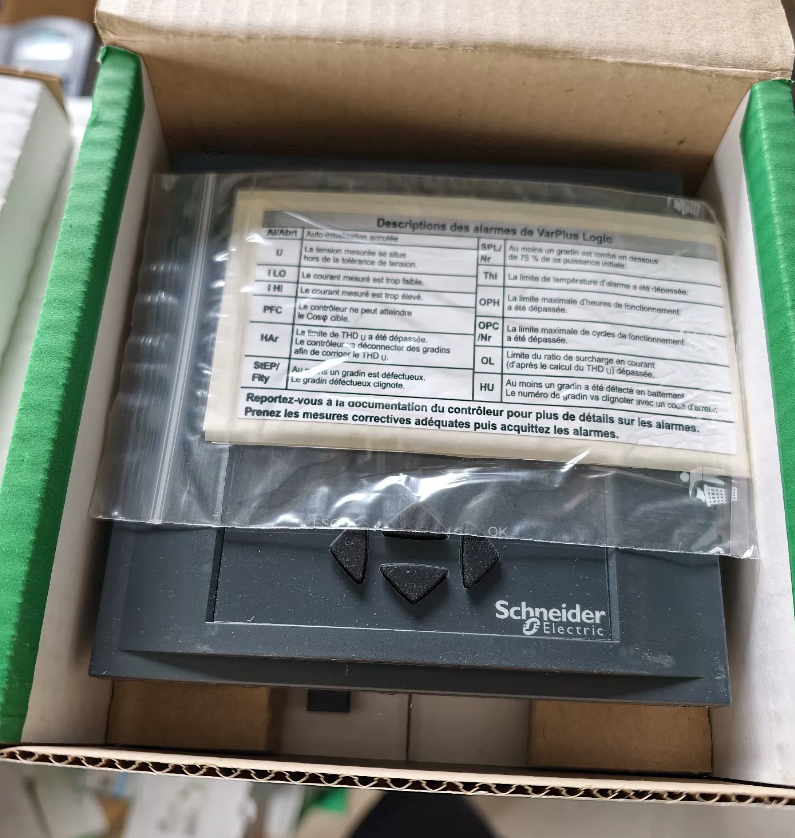

Rodzaj alarmów Utrata mocy stopnia < 75 %), styk komunikatu i alarmu + stopień zablokowany
Krok uszkodzony, styk komunikatu i alarmu + stopień zablokowany
Wysoki prąd > 6 A CT)styk komunikatu i alarmu
Komunikat o polowaniu (niestabilna regulacja) i styk alarmowy + stopień zablokowany
Niski prąd < 15 mA CT)styk komunikatu i alarmu
Wiadomość o przekompensowaniu i kontakt alarmowy
Przeciążenie prądowe kondensatora (Irms/I1) > 130 % I1)styk komunikatu i alarmu + stopień wyłączony
Przekroczenie temperatury 50°C)styk komunikatu i alarmu + stopień wyłączony
Nadmierna temperatura 30°C)przełącznik wentylatora
Przepięcie +/- 10 %), komunikat i styk alarmowy + zatrzymanie sterowania
Całkowite zniekształcenia harmoniczne > 7 %)styk sygnalizacyjny i alarmowy + stopień wyłączony
Zapis danych 5 alarmów
Alarm godzin pracy 100 000 godzin bez konserwacji
Alarm licznika operacyjnego 65000 cykli bez konserwacji
Typ wejścia Faza do fazy
Faza do neutralnej
Niewrażliwy na polaryzację CT
Niewrażliwy na polaryzację rotacji faz
Wejście prądowe CT...X/5 A i X/1 A
Typ wyjścia Przekaźnik sterujący 0,2 A 110 V DC
Przekaźnik sterujący 1 A 48 V DC
Przekaźnik sterujący 2 A 400 V AC 50/60 Hz
Przekaźnik sterujący 1 A 24 V DC
Przekaźnik sterujący 5 A 250 V AC 50/60 Hz
Przekaźnik sterujący 5 A 120 V AC 50/60 Hz
Wentylator 5 A 250 V AC 50/60 Hz
Wentylator 1 A 48 V DC
Przekaźnik alarmowy 5 A 250 V AC 50/60 Hz
Przekaźnik alarmowy 1 A 48 V DC
Maksymalnie na wspólnym terminalu 10 A
Ustawienia trybu pracy Automatyczny
Podręcznik
Typ ustawienia Wybór programów krokowych auto
Wybór programów krokowych LIFO
Wybór programów krokowych liniowy
Opóźnienie pomiędzy 2 kolejnymi przełączeniami na tym samym stopniu 5...1200 s
Konfiguracja krokowa programowanie automatyczne
Programowanie konfiguracji krokowej wyłączone
Naprawiono programowanie konfiguracji krokowej
Docelowy cos phi 0,7 indukcyjny...0,7 pojemnościowy
Docelowy cos phi podwójny cos φ
Dokładność pomiaru Napięcie +/- 1%
Prąd +/- 1%
Częstotliwość +/- 1%
Energia (P,Q,S) +/- 2%
Cos φ +/- 2%
Całkowite zniekształcenia harmoniczne napięcia THD (U) +/- 2%
Indywidualna harmoniczna napięcia +/- 3%
Temperatura +/- 3°C
Zakres opóźnienia czasowego 1...6500 s po ponownym podłączeniu)
1...6500 s na odpowiedź)
Zapewniony sprzęt Instrukcja obsługi
Tryb montażu Montaż podtynkowy
Wspornik montażowy Panel 0,04…0,1 cala (1…3 mm)
Miejsce montażu W szafce
Wymiary wycięcia 138 x 138 mm
Wysokość 5,7 cala (144 mm)
Szerokość 5,7 cala (144 mm)
Głębokość 2,3 cala (58 mm)
Waga produktu 1,3 funta (USA) (0,6 kg)
Kod zgodności VPL 12
Środowisko
Standardy IEC 61000-6-4
UL61010-1
EN 61010-1
IEC 61000-6-2
IEC 61326-1
Certyfikaty produktów EAC
NRTL
cNRTL
CE
Stopień ochrony IP Płyta czołowa IP41
Tylna ścianka IP20
Wysokość operacyjna <= 6561,68 stóp (2000 m)
Temperatura powietrza otoczenia podczas pracy -4…140°F (-20…60°C)
Temperatura powietrza otoczenia podczas przechowywania -40…185°F (-40…85°C)
Szczegóły zamówienia i wysyłki
Kategoria US1DE2C00050
Harmonogram rabatów DE2C
GTIN 3606480800115
Możliwość zwrotu Tak
Kraj pochodzenia DE

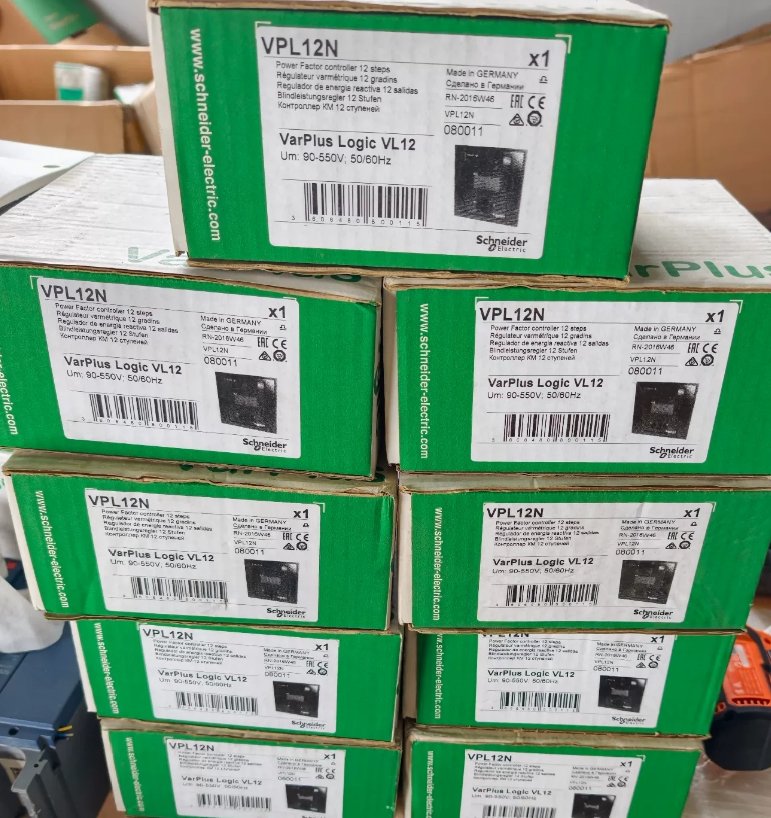

Jednostki pakowania
Rodzaj jednostki opakowania 1 PCE
Nr. jednostek w opak. 1
Pakiet 1 Wysokość 3,622 cala (9,200 cm)
Pakiet 1 Szerokość 6,969 cala (17,700 cm)
Pakiet 1 Długość 7,244 cala (18,400 cm)
Waga paczki (funty) 25,644 uncji (727,000 g)
Rodzaj jednostki opakowania 2 S03
Liczba jednostek w pakiecie 2 8
Pakiet 2 Wysokość 11,811 cala (30 000 cm)
Pakiet 2 Szerokość 11,811 cala (30 000 cm)
Pakiet 2 Długość 15,748 cala (40 000 cm)
Pakiet 2 Waga 13,569 funtów (USA) (6,155 kg)
Rodzaj jednostki opakowania 3 P06
Liczba jednostek w pakiecie 3 64
Pakiet 3 Wysokość 29,528 cala (75 000 cm)
Pakiet 3 Szerokość 23,622 cala (60 000 cm)
Pakiet 3 Długość 31,496 cala (80 000 cm)
Pakiet 3 Waga 128,768 funtów (USA) (58,408 kg)
