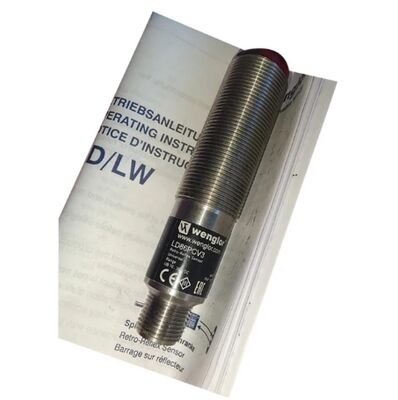

Wenglor LD86PCV3 Czujnik odblaskowy musi być stosowany w połączeniu z odblaskiem

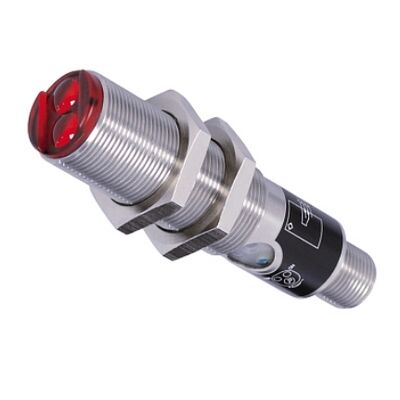

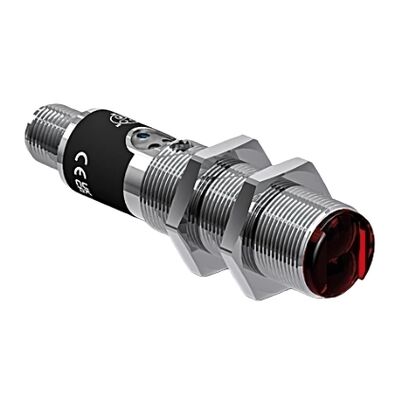

LD86PCV3 to uniwersalny odblaskowy czujnik fotoelektryczny ze stali nierdzewnej M18 produkowany przez firmę Wenglor. Wykorzystuje spolaryzowane światło czerwone i system optyczny z dwoma soczewkami, co wymaga do działania pasującego reflektora (model RQ100BA). Zaprojektowany do wykrywania obecności obiektów na duże odległości w ogólnej automatyce przemysłowej, skutecznie eliminuje fałszywe wyzwalacze spowodowane błyszczącymi, lustrzanymi powierzchniami metalowymi za pomocą wbudowanego filtra polaryzacyjnego, zapewniając stabilną skuteczność wykrywania w różnych warunkach warsztatowych.

• Zakres działania: maks. 6000 mm (6 m) ze standardowym odbłyśnikiem RQ100BA
• Źródło światła: Widoczne światło czerwone z filtrem polaryzacyjnym
• Konstrukcja optyczna: System z dwoma soczewkami, kąt rozbieżności wiązki 5°
• Histereza przełączania: <15%
• Maks. odporność na światło otoczenia: 10 000 luksów
• Żywotność diod LED (25 ℃): 100 000 godzin
• Technologia światła spolaryzowanego: tłumi zakłócenia powodowane przez błyszczące, odblaskowe cele

• Napięcie zasilania: DC 10 V ~ 30 V
• Pobór prądu (24 V DC): <40 mA
• Częstotliwość przełączania: 1 kHz
• Czas reakcji: 500 µs
• Typ wyjścia: wyjście tranzystorowe PNP, max. prąd obciążenia 200 mA
• Spadek napięcia na wyjściu: ＜2,5 V; szczątkowy prąd upływowy ＜50 µA
• Pełna ochrona obwodu: odwrotna polaryzacja, ochrona przed zwarciem i przeciążeniem
• Klasa ochrony: III

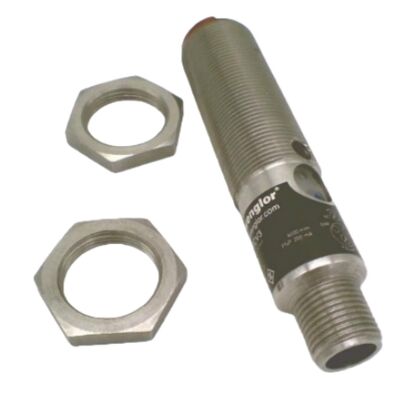

• Materiał obudowy: stal nierdzewna V2A (1.4305 / 303), całkowicie hermetyczna
• Rozmiar gwintu: M18 * 1 gwint cylindryczny
• Stopień ochrony: IP67 pyłoszczelny i wodoodporny
• Metoda regulacji: Wbudowany potencjometr do precyzyjnej regulacji odległości
• Złącze: Obrotowa 4-pinowa wtyczka męska M12
• Masa netto: 37 g
• Zakres temperatury pracy: -10 ℃ ~ +60 ℃
• Dryft temperaturowy: <10%

1. Spolaryzowane światło czerwone pozwala uniknąć fałszywego wykrywania błyszczących obiektów
   Zintegrowany filtr polaryzacyjny blokuje lustrzane odbicia od stali nierdzewnej, blach aluminiowych i polerowanego plastiku, zapewniając niezawodne wykrywanie błyszczących przedmiotów bez martwych punktów.
2. Bardzo duża odległość wykrywania 6 metrów w kompaktowej obudowie M18
   Pojedynczy czujnik obejmuje zakres pomiarowy do 6 m, zastępując wiele czujników krótkiego zasięgu w przypadku długich przenośników, urządzeń magazynowych i logistycznych, redukując koszty sprzętu i okablowania.
3. Solidna obudowa ze stali nierdzewnej do trudnych warunków przemysłowych
   Korpus ze stali nierdzewnej V2A jest odporny na uderzenia mechaniczne, płyn chłodzący, mgłę olejową i korozję, jest znacznie trwalszy niż czujniki z tworzywa sztucznego do obróbki metali, tłoczenia i linii produkcyjnych o dużej wytrzymałości. Pełna obudowa IP67 jest odporna na rozpryski wody i kurz warsztatowy.
4. Układ optyczny z dwoma obiektywami zapewniający stabilny sygnał wyjściowy
   Oddzielne soczewki nadawczo-odbiorcze minimalizują przesłuchy świetlne, zapewniając spójne sygnały przełączające nawet przy nierównym oświetleniu otoczenia lub przy niewielkim przesunięciu reflektora.
5. Elastyczna regulacja na miejscu i standardowy interfejs przemysłowy
   Wbudowany potencjometr umożliwia szybkie precyzyjne dostrojenie odległości detekcji na miejscu; obrotowe 4-pinowe złącze M12 umożliwia elastyczne prowadzenie kabli. Wyjście PNP jest w pełni kompatybilne ze wszystkimi głównymi systemami PLC, przekaźnikami i systemami sterowania automatyką.
6. Szybkie przełączanie i długa żywotność, niskie koszty utrzymania
   Wysoka częstotliwość przełączania 1 kHz dostosowuje się do szybkiego zliczania przenośników i wykrywania obiektów. Żywotność diod LED wynosząca 100 000 godzin i pełna ochrona obwodu znacznie zmniejszają awaryjność i częstotliwość wymiany, zapewniając ciągłą pracę 24 godziny na dobę, 7 dni w tygodniu.

Wykrywanie obecności materiału na przenośniku dalekobieżnym, monitorowanie bezpieczeństwa wejścia/wyjścia z magazynu, automatyczne wykrywanie spustu drzwi, liczenie części linii pakującej, sprzęt do sortowania logistycznego, potwierdzenie położenia przedmiotu obrabianego w obrabiarce, wykrywanie granic obszaru AGV, kontrola błyszczących części w obróbce metali.
