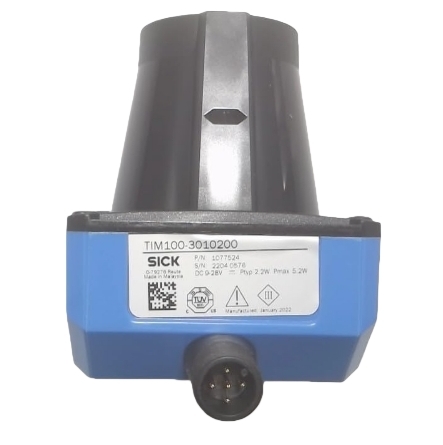

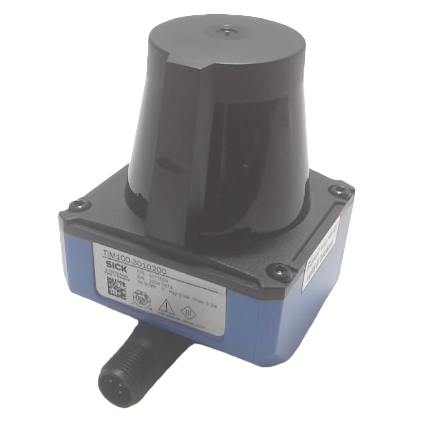

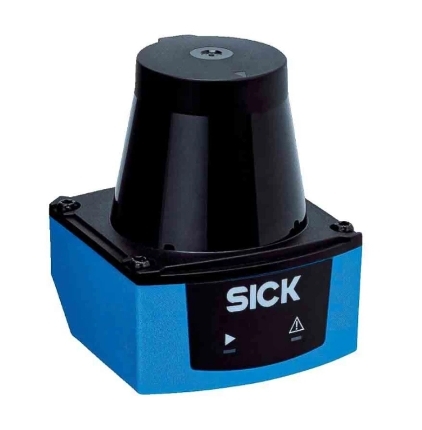

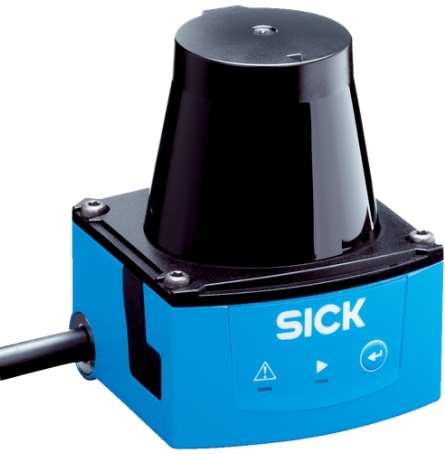

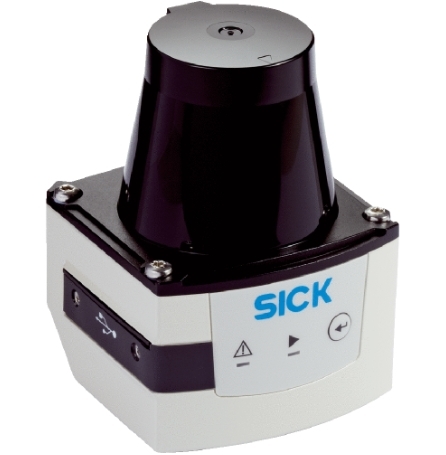

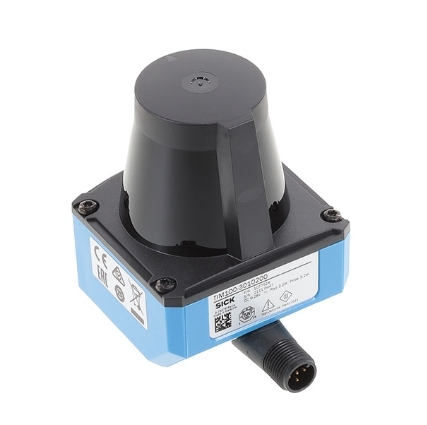

Nowy oryginalny czujnik Lidar Sick TIM100-3010200

TIM100-3010200 (nr zamówienia 1077524) to kompaktowy, ekonomiczny skaner laserowy 2D LiDAR do zastosowań wewnętrznych z serii SICK TiM, przeznaczony do wykrywania obszarów krótkiego zasięgu, monitorowania obecności i unikania kolizji w automatyce przemysłowej i sprzęcie mobilnym SICK. Wykorzystuje opatentowaną technologię wieloimpulsowego pomiaru odległości HDDM+ z laserem na podczerwień klasy 1 o długości fali 850 nm, zapewniając stabilne wykrywanie odległości w szerokim poziomym polu widzenia 200° bez martwych stref. Zoptymalizowany wyłącznie pod kątem środowisk wewnętrznych, integruje wbudowaną logikę oceny w terenie, aby uprościć kontrolę na miejscu bez skomplikowanego przetwarzania danych zewnętrznych.

• Zasada pomiaru: pomiar odległości HDDM+ w wysokiej rozdzielczości
• Źródło światła: laser na podczerwień 850 nm, klasa lasera 1 (bezpieczny dla oczu)
• Kąt skanowania w poziomie: 200°
• Rozdzielczość kątowa: 1°
• Częstotliwość skanowania: 14,5 Hz
• Zakres roboczy: 0,05 m ~ 3 m
• Wykrywalna remisja: 4% ~ 1000% (obsługuje ciemne, matowe obiekty i reflektory o wysokim współczynniku odbicia)
• Typowy czas reakcji: 70 ms
• Maksymalna odporność na światło otoczenia: 80 000 luksów

• Wymiary: 60 mm (szer.) * 60 mm (gł.) * 75,8 mm (wys.)
• Waga: 90 g (bez kabla)
• Stopień ochrony: pyłoszczelność i wodoodporność IP65
• Klasa ochrony: III
• Odporny na wibracje i wstrząsy w standardowych środowiskach fabrycznych
• MTBF: 50 lat; MTTFD > 100 lat

• Zasilanie: DC 10 V ~ 30 V
• Złącze: 5-pinowe obrotowe złącze męskie M12
• Interfejsy: IO-Link, 1 wejście cyfrowe, 2 wyjścia cyfrowe typu push-pull
• Wbudowana ocena pola: 1 zestaw pól, obsługa 2 niezależnych stref detekcji
• Konfigurowalny czas opóźnienia i zatrzymania: 69 ms ~ 30 015 ms
• Wskaźniki stanu: 2 diody LED sygnalizujące stan zasilania i sygnału przełączania
• Oprogramowanie konfiguracyjne: SOPAS ET do parametryzacji, edycji stref i diagnostyki

1. Ultrakompaktowa, lekka obudowa ułatwiająca integrację

   Tylko 90 g przy niewielkich rozmiarach, idealnie pasuje do wąskich przestrzeni instalacyjnych w pojazdach AGV, AMR, maszynach pakujących i gniazdach robotycznych. Obrotowe złącze M12 umożliwia elastyczny kierunek okablowania bez dodatkowych wsporników.

2. Szeroki panoramiczny obszar skanowania 200°

   Pojedynczy czujnik obejmuje duży obszar poziomy, eliminuje wiele czujników fotoelektrycznych i zmniejsza koszty sprzętu i obciążenie okablowaniem; Rozdzielczość kątowa 1° zapewnia niezawodne wykrywanie drobnych przeszkód.

3. Wbudowana ocena pola, prosta logika sterowania

   Za pomocą oprogramowania można dowolnie zdefiniować dwie niezależne strefy przełączania. Wyjścia cyfrowe bezpośrednio uruchamiają blokady PLC w celu ostrzegania o kolizji, wykrywania wejścia i ochrony strefy, bez konieczności dodatkowego obliczania danych dotyczących odległości.

4. Stabilny pomiar na różnorodnych powierzchniach

   Technologia wieloimpulsowa HDDM+ minimalizuje zakłócenia powodowane przez ciemne tworzywa sztuczne o niskim odblasku, metal i podłogi odblaskowe, zapewniając stałą skuteczność wykrywania niezależnie od koloru obiektu i tekstury powierzchni.

5. Bezpieczny dla oczu laser klasy 1 i długa żywotność

   Laser klasy 1 nie wymaga specjalnych osłon ochronnych dla operatorów; wyjątkowo długi współczynnik MTBF znacznie zmniejsza częstotliwość konserwacji i wymiany, zapewniając ciągłą pracę fabryki 24 godziny na dobę, 7 dni w tygodniu.

6. Podwójne IO-Link + elastyczne połączenie wyjścia cyfrowego

   IO-Link umożliwia zdalną modyfikację parametrów, przesyłanie danych diagnostycznych w czasie rzeczywistym i zarządzanie sprzętem wsadowym; cyfrowe wyjścia push-pull kompatybilne ze wszystkimi głównymi przemysłowymi sterownikami PLC.

7. Solidna obudowa przemysłowa IP65

   Odporny na kurz warsztatowy, rozpryski wody i łagodną mgłę olejową, stabilną pracę w opakowaniach, logistyce i ogólnej obróbce skrawaniem w pomieszczeniach zamkniętych.

• Unikanie kolizji w pojazdach AGV/AMR i wózkach automatycznych
• Zrobotyzowana ochrona obwodu komórki roboczej i wykrywanie włamań
• Obecność obszaru linii przenośnika i liczenie materiałów
• Wykrywanie i monitorowanie pozycji części maszyn pakujących
• Monitorowanie bezpieczeństwa dostępu do korytarzy magazynowych
• Automatyczne wykrywanie obszaru drzwi/kołowrotu
• Wykrywanie przeszkód na małych obrabiarkach
