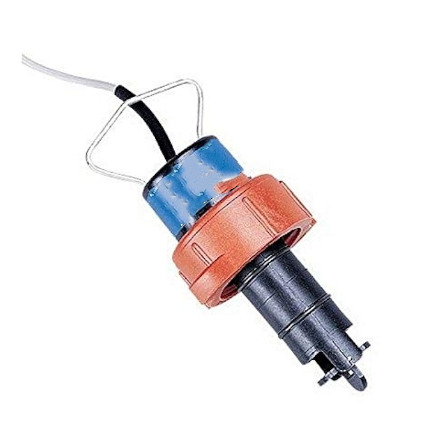

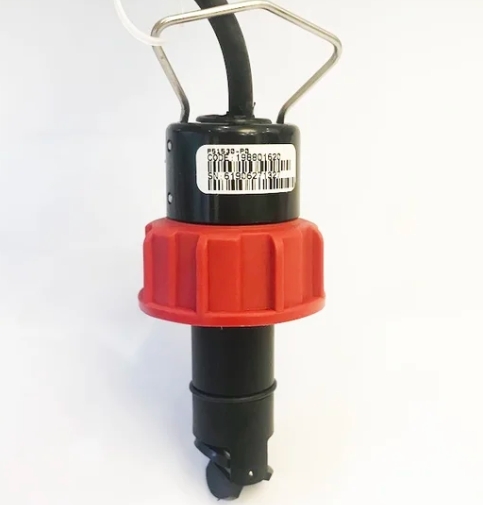

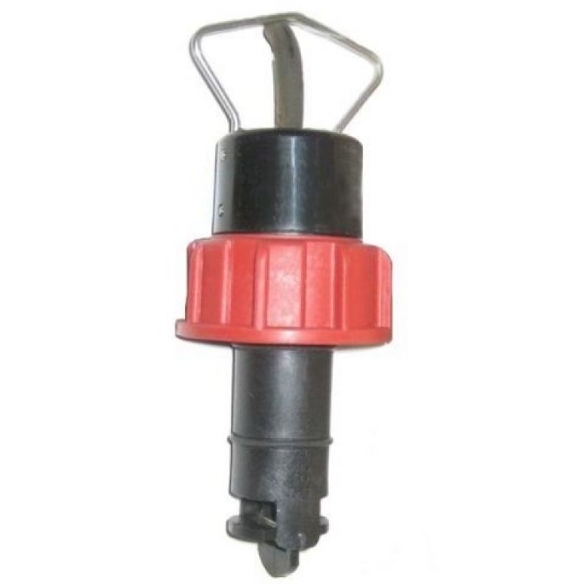

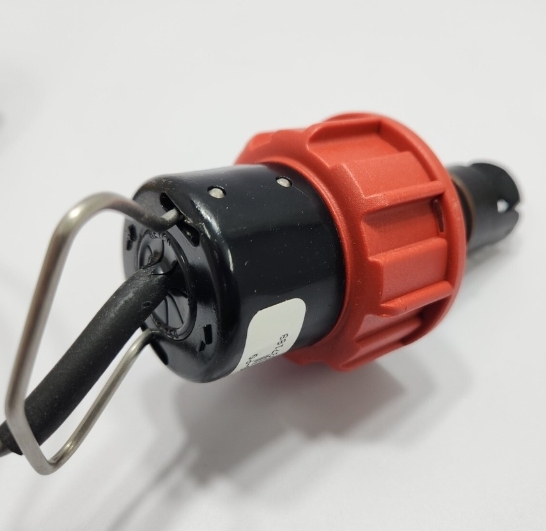

GF P51530-P1 Standardowo montowany czujnik przepływu z kołem łopatkowym

Model P51530-P1 to czujnik przepływu płynu GF Signet 515 Rotor-X, zaprojektowany do monitorowania przepływu płynu w średnich i dużych rurociągach o pojemności od DN125 do DN200 (5" do 8").Przyjmuje samodzielną zasadę pomiaru pasywnego koła wiosłowego, służy jako ekonomiczna sonda przepływowa ogólnego przeznaczenia, szeroko stosowana w przemyśle oczyszczania wody, przetwarzania chemicznego i czystej wody.

• Czujnik: polipropylen (PP) wypełniony szkłem, odporny na kwasy, zasadowości, wodę morską i lekką korozję chemiczną
• Płota wirnika: PVDF, wyjątkowa odporność na zużycie i zgodność chemiczna
• centralny wał: stop tytanu, wysoka wytrzymałość na rozciąganie, wolny od rdzy, odpowiedni do nośników zawierających małe cząstki stałe
• O-pierścień uszczelniający: standardowy FPM (Viton); specjalne uszczelnienia EPDM lub Kalrez są opcjonalne

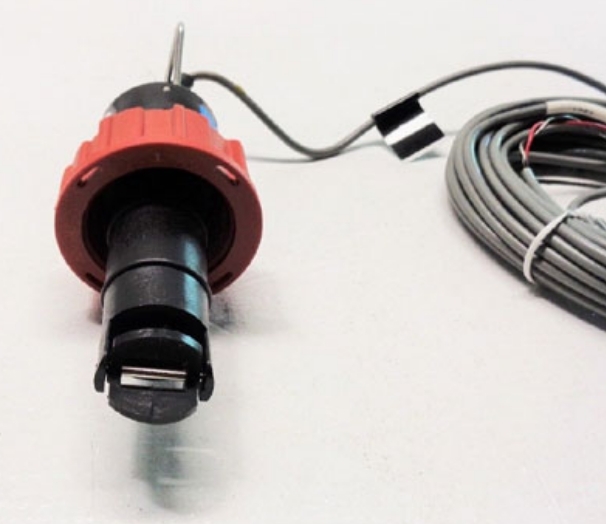

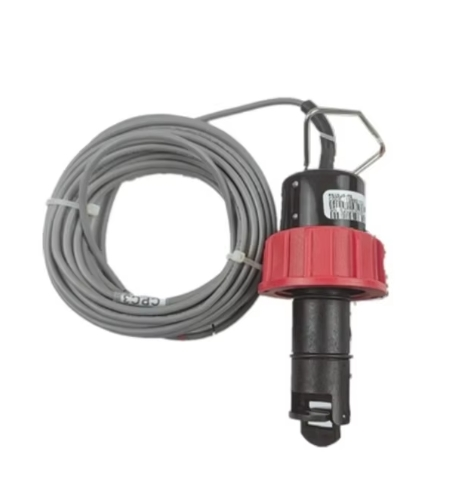

• Kabel: standardowy 7,6 m skręcony, osłonięty kabel, rozciągalny do 60 m, skutecznie tłumiący zakłócenia elektromagnetyczne na miejscu

• Zakres prędkości przepływu: 0,3 ~ 6 m/s (1 ~ 20 ft/s), współczynnik odwrócenia do 20:1 dla stabilnego pomiaru zarówno w niskich, jak i wysokich przepływach
• Zastosowane rozmiary rur: DN125 ~ DN200 (5" ~ 8"); cała seria obejmuje rurociągi DN15 ~ DN900
• Dokładność: tolerancja liniowa ±1% FS, powtarzalność ±0,5% FS w temperaturze otoczenia 25°C
• Minimalna liczba Reynoldsów: 4500; tylko do zastosowań płynnych w całych rurach, niezgodne z gazem lub częściowo napełnionymi rurami
• Sygnał wyjściowy: pasywny synowy sygnał częstotliwości (1 V szczyt do szczytu); wyjście 6 Hz na prędkość przepływu 1 ft/s. Nie wymaga zewnętrznego zasilania. Bezpośrednio kompatybilny z pasywnymi wskaźnikami przepływu (np.3-5090). Można go połączyć z przedwzmacniaczem modelu 2760 do podłączenia do sterowników sterowanych lub nadajników (5500, 5600, seria 8850 itp.)
• Wartość temperatury i ciśnienia (obudowa PP):

  Maksymalne ciśnienie robocze: 12,5 bara w temperaturze 20°C

  Maksymalna średnia temperatura: 90°C; ciśnienie nominalne spada do 1,7 bara przy 90°C

• Rodzaj montażu: instalacja z wstawieniem. Kompatybilny z zaciskami, zaciskami siodłowymi i spawanymi głowicami. Wspiera instalację na gorąco pod ciśnieniem bez wyłączenia systemu.

1. Samonaprawna konstrukcja pasywna upraszcza okablowanie

   Pasywne fale sinusy znacząco obniżają koszty okablowania, idealnie nadające się do zdalnych punktów monitorowania bez dostępu do zasilania.

2. Szeroka kompatybilność chemiczna

   Połączenie obudowy PP, wirnika PVDF i wału tytanowego działa dobrze z czystą wodą, ściekami, roztworami kwasowo-zasadowymi, wodą morską i krążącą wodą chłodzącą.

3. Szeroki współczynnik obrotów dla wszechstronnych warunków pracy

   20Ogromny zakres pomiarów zapewnia niezawodne wykrywanie przy niskiej prędkości 0,3 m/s i zapobiega nadmiernemu ścieraniu przy maksymalnej prędkości 6 m/s, obejmując linie produkcyjne o zmiennym obciążeniu z jednym czujnikiem.

4. Niska konserwacja i długa żywotność

   Brak elementów elektronicznych zanurzonych w nośnikach procesowych, tylko koło padowe obraca się.minimalizowanie cykli demontażu i kalibracji podczas długotrwałej ciągłej pracy.

5. Elastyczna instalacja dużych rurociągów

   Specjalnie zoptymalizowany do rur przemysłowych o długości 5" ≈ 8". Wyposażony w kompletne akcesoria GF, umożliwiające instalację na gorąco bez odprowadzania lub zatrzymania rurociągu.

6. Wysoka precyzja i doskonała powtarzalność

   Powtarzalność ± 0,5% zapewnia spójne dane długoterminowe, doskonale nadające się do pomiaru przepływu, ochrony pomp i systemów sterowania przepływem.

Systemy odwrotnej osmozy wody czystej / RO, oczyszczanie ścieków, krążąca woda chłodząca, przenoszenie płynów chemicznych, systemy krążenia wody w elektrowniach
