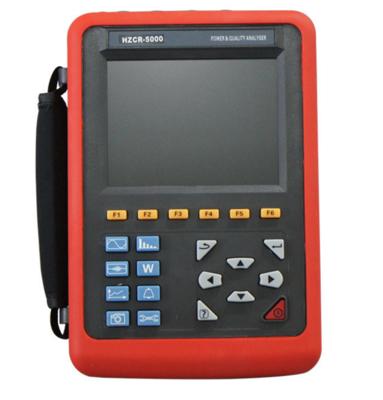

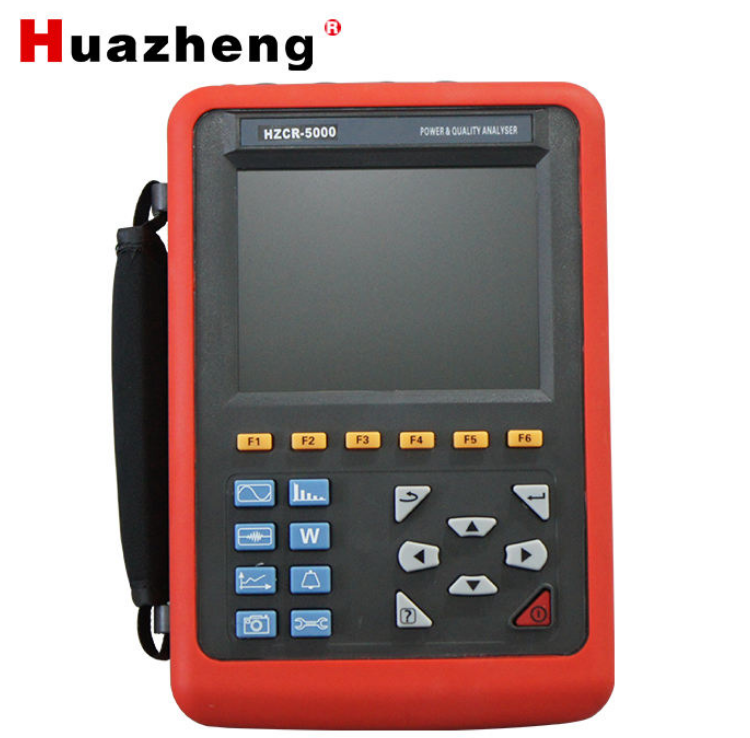

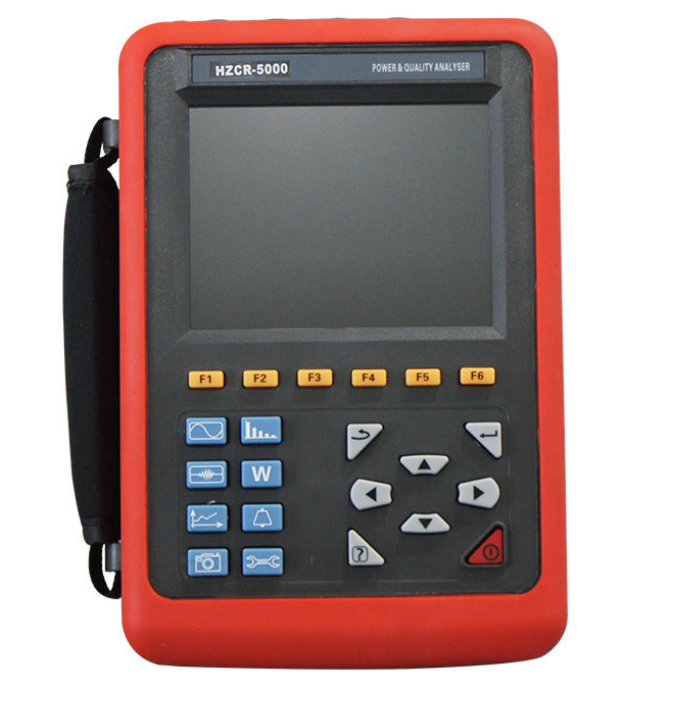

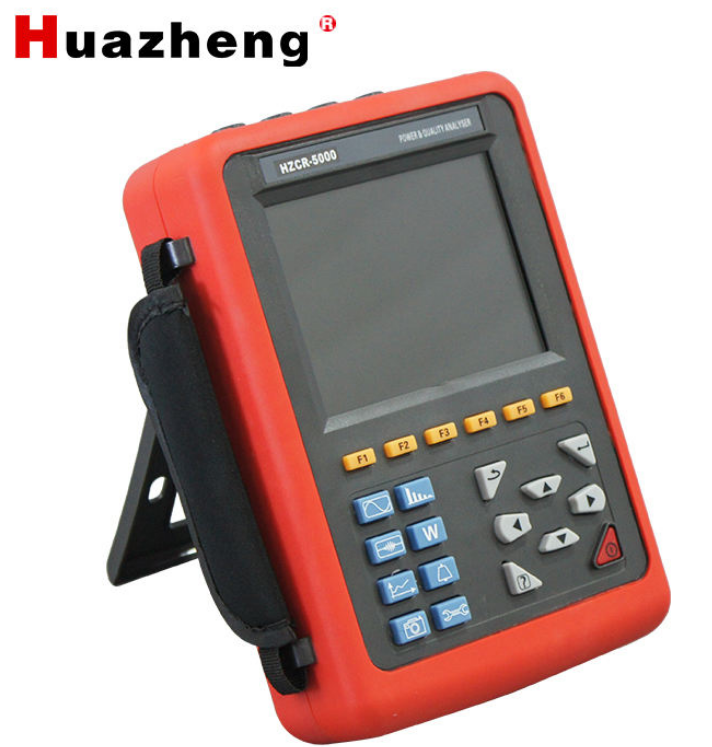

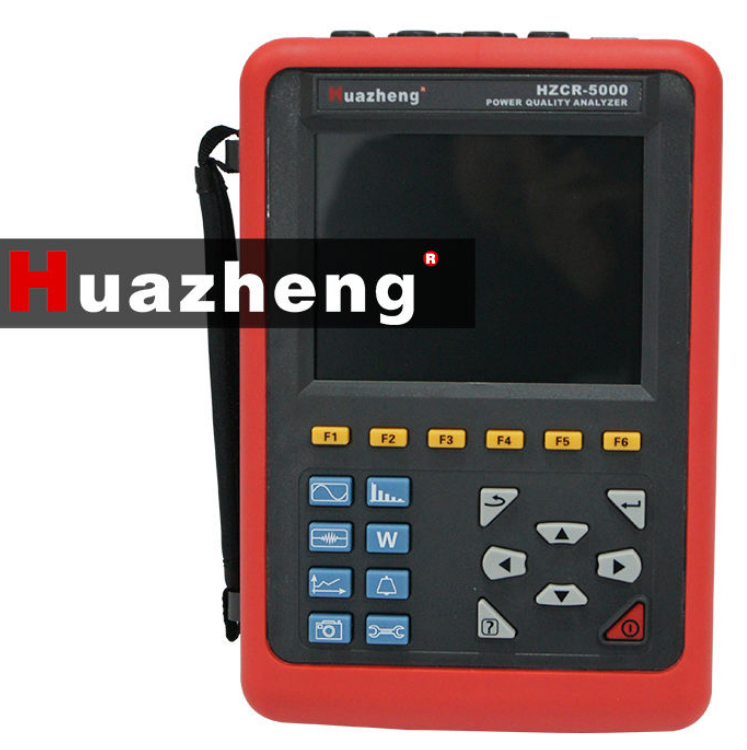

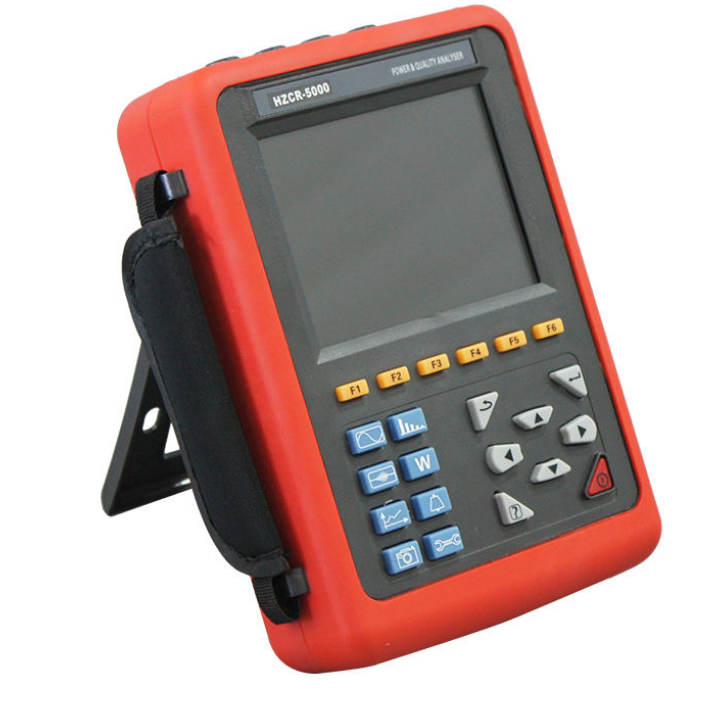

HuaZheng HZCR-5000 3-fazowy analizator jakości mocy

HZCR-5000 Power Quality Analyzer to kompleksowy instrument badawczy starannie opracowany przez naszą firmę i specjalnie zaprojektowany do badań terenowych w trzech fazach, wielofunkcyjny i inteligentny,zwięzła obsługa człowieka i maszynyŁatwy w obsłudze, duży ekran LCD, wysoka rozdzielczość, interfejs w języku chińskim i angielskim, strukturę powłoki odpornej na wstrząsy i tak dalej.Może jednocześnie mierzyć prąd 4-kanałowy (trójfazowy ABC i neutralny prąd drutu), 4-kanałowe napięcie (pięćfazowe napięcie ABC i neutralne napięcie linii do uziemienia), wartość szczytowa napięcia prądu, wartość maksymalna/minimalna w danym okresie, współczynnik trójfazowej nierównowagi,krótkotrwałego migotania napięcia, współczynnik K transformatora, moc aktywna, moc oddziaływująca, moc widoczna, współczynnik mocy i współczynnik mocy przemieszczania, moc aktywna, moc oddziaływująca, moc widoczna, całkowite zniekształcenie harmoniczne i harmoniczne,itd.Wyświetla falę fali w czasie rzeczywistym, harmoniczne współczynniki wykresów prętowych napięcia prądu; Dynamicznie przechwycić natychmiastową zmianę napięcia prądu, monitorowanie prądu startowego,monitorowanie parametrów mocy i generowanie listy alarmów, generuje wykres trendów przez długi czas, rejestruje dane z badań.

W obecnych zastosowaniach energetycznych, coraz większe urządzenia energetyczne, awaria sieci energetycznej stały się coraz bardziej złożone, z rozwojem przemysłu,W związku z tym zwiększa się zapotrzebowanie na jakość energii elektrycznejDostarczamy analizator jakości zasilania, który może rozwiązywać problemy złożonych systemów zasilania szybciej i dokładniej.W związku z tym, aby zapewnić lepsze zarządzanie i monitorowanie i utrzymanie parametrów jakości energii,.

HZCR-5000 Analizator jakości mocy przyjmuje architekturę podwójnej procesory DSP + ARM, DSP jest używany do zbierania danych i przetwarzania algorytmu,ARM jest używany do protokołu komunikacji i przetwarzania interfejsu człowiek-maszyna; nabycie sygnału analogowego jest przez 2 kawałki AD7655 firmy ADI. Rozstrzygnięcie dla AD7655 jest 16 bitów i to 4 kanał synchroniczne pobieranie próbek. Najwyższy współczynnik pobierania próbek może osiągnąć 1 MSPS,zapewnienie dokładności kanału i integralności informacji,, i nie przegapiłby żadnych przejściowych zmian w sieci, może dokładniej wykryć przejściową formę fali drastycznie wzrastającą i spadającą, i natychmiastową przerwę formy fali;Częstotliwość pracy DSP powyżej 200 MHz, aby móc terminowo monitorować sieć energetyczną i dynamicznie regulować częstotliwość pobierania próbek w celu realizacji synchronizacji częstotliwości zasilania i częstotliwości pobierania próbek;6-calowy kolorowy ekran LCD, rozdzielczość 640 kropek x 480 kropek, z różnymi różnicami kolorów wyświetlania między parametrami fazy, formy fali, diagramu wektorowego, współczynnika harmonijnego,Użytkownik może być bardziej wydajny i bardziej intuicyjny zrozumieć stan parametrów sieci energetycznejWbudowana pamięć flash może przechowywać 60 grup zrzutów ekranu jednocześnie, 150 grup przechwytywania przejściowego napięcia/prądu i 12800 grup listy alarmów.Model wykrywania prądu wyjściowego może nieprzerwanie rejestrować formę fali prądu wyjściowego przez 100 s. Wbudowana karta pamięci 2G do przechowywania rekordów krzywej trendu, jednoczesna rejestracja 20 parametrów (może wybierać zgodnie z potrzebą) zbierać dane raz na pięć sekund,dane dotyczące krzywej trendu mogą być przechowywane przez 300 dni.

Analizator jakości zasilania o nazwie: Inteligentny trójfazowy analizator jakości zasilania, wielofunkcyjny analizator jakości zasilania, który jednocześnie z funkcjami analizatora harmonii,pomiar fazy wolt-ampereWykorzystuje się go w przemyśle elektroenergetycznym, petrochemicznym, metalurgicznym, kolejowym, górniczym, instytucjach badawczych i metrologicznym.Szczególnie odpowiedni do kompleksowej analizy i diagnostyki wszystkich parametrów napięcia, prądu, mocy, mocy, harmonicznych, fazowych.
