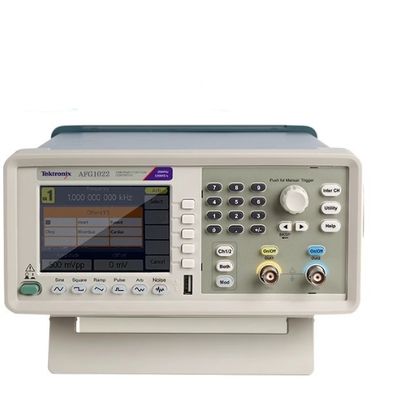

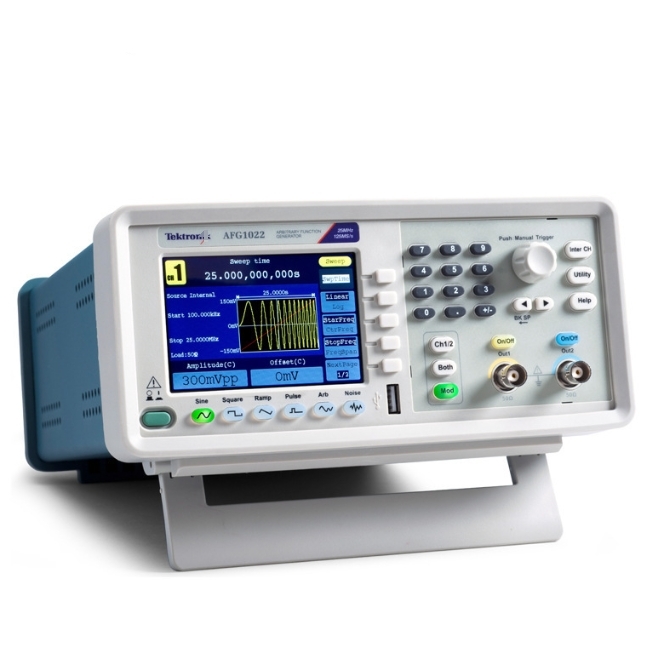

Tektronix AFG1022 Generator dowolnych funkcji 25MHz Generator przypadkowych funkcji

Generator funkcji arbitralnych serii AFG1000 zapewnia narzędzie do generowania przebiegów o najlepszym stosunku ceny do wydajności. Obejmuje dwa modele z dwoma kanałami, pasmem do 60 MHz i amplitudą wyjściową do 10 Vp-p. Cztery tryby pracy, 50 wbudowanych, często używanych przebiegów i wbudowany licznik częstotliwości 200 MHz zaspokajają większość potrzeb generowania przebiegów w eksperymentach i testach. Wyświetlacz LCD TFT 3,95 cala, przyciski skrótów, interfejs USB i oprogramowanie PC zapewniają najbardziej intuicyjne sposoby konfiguracji instrumentu.

Kluczowe specyfikacje wydajności

• Dwa kanały, przebiegi sinusoidalne 25 MHz lub 60 MHz, przebiegi prostokątne 12,5 MHz lub 30 MHz
• 14 bitów, arbitralne przebiegi 125 MS/s lub 300 MS/s z długością zapisu 8 k punktów
• Amplituda 1 mVp-p do 10 Vp-p do obciążenia 50 Ω

Kluczowe cechy

Zastosowania

Wydajność i funkcje

Zakres przebiegów sinusoidalnych od 1 μHz do 25 MHz lub 60 MHz, z rozdzielczością 12 cyfr lub 1 μHz i bazą czasu o wysokiej stabilności ±1 ppm, zapewnia doskonałą wierność sygnału w domenie częstotliwości. Z zakresem amplitudy wyjściowej od 1 mVp-p do 10 Vp-p i rozdzielczością 14 bitów lub 1 mVp-p w całym zakresie częstotliwości, nie ma już potrzeby kompromisu między amplitudą wyjściową a częstotliwością.

Cztery różne tryby pracy obejmują większość przypadków użycia z ekonomicznym rozwiązaniem. 50 najczęściej używanych standardowych i arbitralnych przebiegów jest wbudowanych dla łatwego dostępu. Pamięć arbitralnych przebiegów do 8 K punktów umożliwia użytkownikom replikowanie sygnałów rzeczywistych przechwyconych oscyloskopem Tektronix lub zdefiniowanych za pomocą ArbExpress. Wbudowany licznik częstotliwości 200 MHz i rozdzielczość 6 cyfr to łatwy i precyzyjny sposób pomiaru częstotliwości/okresów/szerokości impulsów/współczynników wypełnienia.
