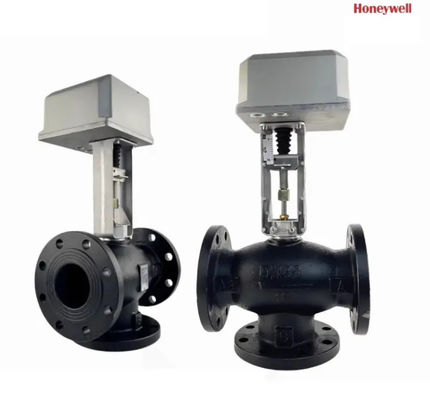

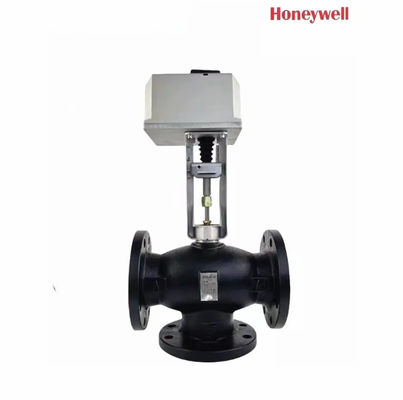

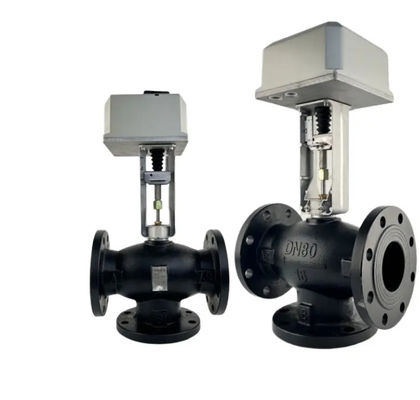

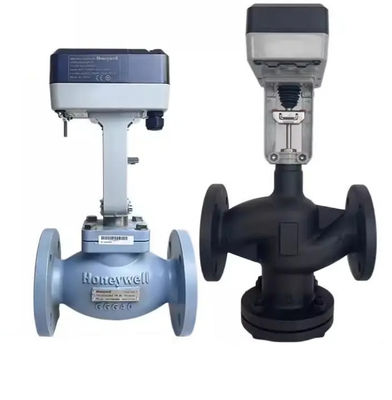

Honeywell ML7421 Proporcjonalno-Całkujący Elektryczny Dwudrożny Zawór Temperatury Dynamiczne Balansowanie Miedziany Materiał Stykowy

CECHY • Szybka i łatwa instalacja. • Nie wymaga oddzielnego połączenia. • Skok 3/4 cala (20 mm) w ML7421A; 1-1/2 cala (38 mm) w ML7421B. • Nie wymaga regulacji. • Precyzyjne pozycjonowanie zaworu. • Wybieralny sygnał wejściowy 0(2) do 10 Vdc/0(4) do 20 mA. • Sprzężenie zwrotne pozycji. • Ograniczniki siły krańcowej. • Ręczny operator. • Działanie bezpośrednie lub odwrócone. • Silnik synchroniczny. • Konstrukcja odporna na korozję. • Bezobsługowy. • Otwór na złącze przewodów

Ogólne W ML7421 napęd silnika synchronicznego jest przekształcany w ruch liniowy trzpienia siłownika za pomocą przekładni ślimakowej. Klips mocujący przycisk łączy trzpień siłownika z trzpieniem zaworu. Wewnętrzny czujnik siły, wykorzystujący zainstalowane mikroprzełączniki, wyłącza siłownik po osiągnięciu określonej siły trzpienia. Obsługa ręczna ML7421 jest wyposażony w pokrętło ręcznego operatora (patrz rys. 7) do otwierania lub zamykania zaworu w przypadku awarii zasilania. Wyłącz lub odłącz zasilanie przed ręczną obsługą ML7421. Aby obsłużyć, naciśnij pokrętło ręcznego operatora i obróć pokrętło w kierunku przeciwnym do ruchu wskazówek zegara, aby przesunąć trzpień w dół, lub zgodnie z ruchem wskazówek zegara, aby przesunąć trzpień w górę. Jeśli siłownik zostanie przywrócony do automatycznego sterowania, pokrętło ręcznego operatora odblokowuje się automatycznie. UWAGA: Jeśli pokrętło ręcznego operatora nie zostanie wciśnięte podczas obracania, obraca się tylko o krótki dystans, zanim automatycznie się rozłączy bez przywrócenia zasilania. WAŻNE: Obsługa ręczna pozwala na bardzo dużą siłę zamykania, która może zablokować wrzeciono siłownika, przekraczając wartość znamionową przełączników siły i zatrzymując silnik. Po ręcznym zamknięciu zaworu, zwolnij wrzeciono o jeden obrót, obracając pokrętło ręcznego operatora, aby ręczny operator automatycznie się rozłączył po przywróceniu zasilania. Wejście sygnału (+) Zakres analogowego sygnału wejściowego (+) jest ustawiony fabrycznie na 0 do 10 Vdc. Zmiana położenia wtyczki selektora W2 ustawia zakres na 2 do 10 Vdc. Zmiana położenia W4 na mA (patrz rys. 8) ustawia zakresy na 0(4) do 20 mA. Wtyczki selektora W1, W2, W3 i W4 znajdują się z tyłu arkusza ochronnego PCB. Zobacz rys. 8, aby zobaczyć położenie wtyczek selektora. Rys. 7. Pokrętło ręcznego operatora ML7421A,B. Awaria wejścia sygnału Za pomocą wtyczki selektora W1, siłownik można ustawić tak, aby działał w jednym z trzech położeń w przypadku awarii sygnału: 1. 0% — Pozycja siłownika odpowiada sygnałowi 0 lub 2 Vdc 2. 50% — Trzpień siłownika w pozycji środkowej 3. 100% — Pozycja siłownika zgodnie z sygnałem 10 Vdc UWAGA: W1 jest fabrycznie ustawione na 50% . Jeśli W4 jest ustawione na pozycję mA, siłownik zawsze działa do 0% . W1 (W4 ) W3 W4 V
