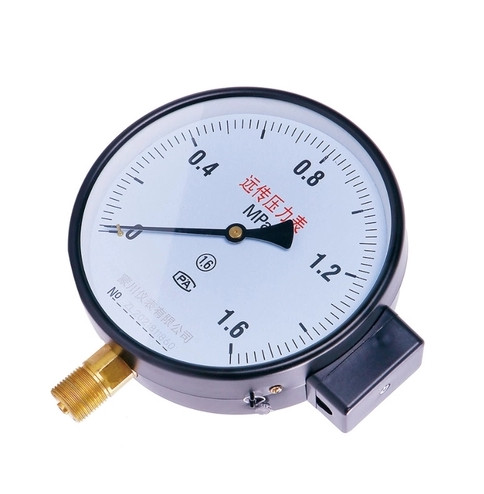

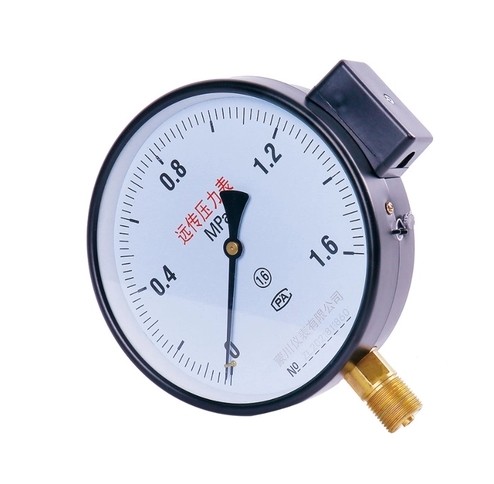

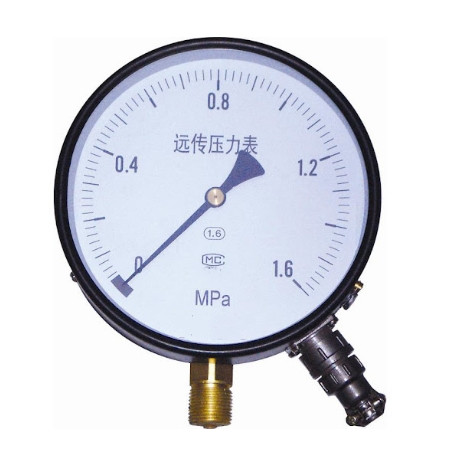

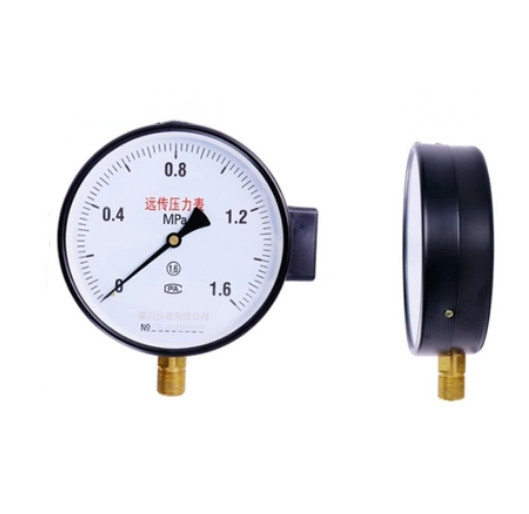

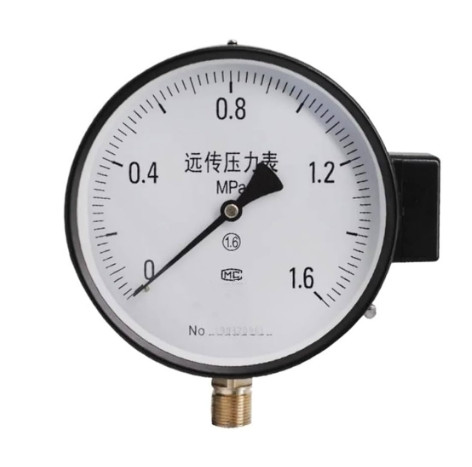

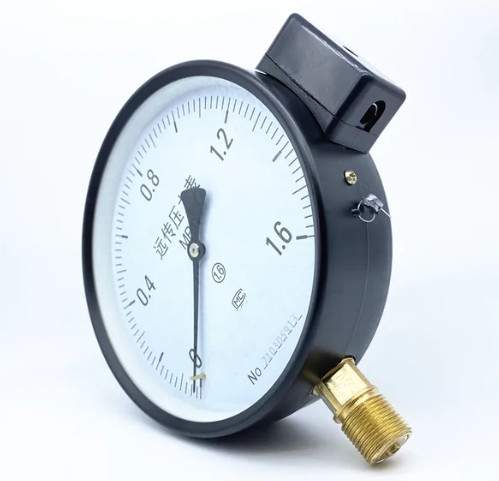

MC YTZ150 Odporność Dalekoprzesyłowy czujnik ciśnienia

Manometr MC YTZ150 Odporny na daleką transmisję ciśnienia 1.6 -40-60 ℃ M20*1.5 170*180*75 Manometr z czujnikiem zdalnym

Wprowadzenie

Manometr to przyrząd, który wykorzystuje elementy elastyczne jako elementy czułe do pomiaru i wskazywania ciśnienia wyższego niż ciśnienie otoczenia. Jest niezwykle powszechny w zastosowaniach. Obejmuje prawie wszystkie procesy przemysłowe i dziedziny badań naukowych. Można go zobaczyć wszędzie w dziedzinach sieci rurociągów grzewczych, przesyłu ropy i gazu, systemów zaopatrzenia w wodę i gaz, warsztatów i sklepów naprawy i konserwacji pojazdów. Szczególnie w procesie kontroli procesów przemysłowych i pomiarów technicznych, ponieważ elastyczny element czuły mechanicznego manometru ma cechy wysokiej wytrzymałości mechanicznej i wygodnej produkcji, mechaniczny manometr jest coraz szerzej stosowany.

Specyfikacja

Zasada działania

Manometr wykorzystuje elastyczne odkształcenie elementów czułych (rurka Bourdona, mieszek, mieszek) w zegarku, a następnie odkształcenie ciśnieniowe jest przekazywane do wskaźnika przez mechanizm konwersji ruchu w zegarku, powodując obrót wskaźnika w celu wyświetlenia ciśnienia.

Główna struktura

Otwór przelewowy: W przypadku awarii, w której pęka rurka Bourdona, ciśnienie wewnętrzne zostanie uwolnione na zewnątrz przez otwór przelewowy, aby zapobiec pęknięciu szklanego panelu. Uwaga: Aby zachować normalne działanie otworu przelewowego, za stołem należy pozostawić co najmniej 10 mm przestrzeni, a otworu przelewowego nie można modyfikować ani zatykać.
Wskaźnik: Oprócz standardowych wskaźników dostępne są również inne wskaźniki.
Szklany panel: Oprócz standardowego szkła dostępne są również inne specjalne materiały szklane, takie jak szkło hartowane i szkło antyrefleksyjne.
Klasyfikacja wydajności: typ zwykły (standardowy), typ zwykły do pary (M), typ odporny na ciepło (H), typ odporny na wibracje (V), typ odporny na wibracje do pary (MV) typ odporny na ciepło i wibracje (HV).
Metoda obróbki: obróbka bezolejowa/bezwodna w celu usunięcia wody lub oleju pozostałego w zwilżonej części podczas produkcji.
Oznaczenie zewnętrzne: Kolor obudowy musi być określony oprócz koloru standardowego.
Zawór dławiący: Aby zmniejszyć pulsacyjne ciśnienie, zawór dławiący jest instalowany na wlocie ciśnienia.

Użyj uwagi

1. Miernik musi być ustawiony pionowo: podczas instalacji należy użyć klucza 17 mm do dokręcania, a obudowy nie należy siłą skręcać; należy unikać kolizji podczas transportu;
2. Temperatura otoczenia powinna wynosić -25~55℃;
3. Częstotliwość wibracji środowiska pracy jest mniejsza niż 25HZ, a amplituda nie większa niż 1 mm;
4. Ze względu na wysoką temperaturę otoczenia podczas użytkowania, wartość wskazywana przez przyrząd nie powraca do zera lub wartość wskazywana jest poza tolerancją, można odciąć gumową uszczelkę na górnej części obudowy, aby wewnętrzna wnęka przyrządu komunikowała się z atmosferą;
5. Zakres użytkowania przyrządu powinien wynosić od 1/3 do 2/3 górnej granicy;
6. Urządzenia izolacyjne powinny być dodawane podczas pomiaru mediów korozyjnych, mediów, które mogą krystalizować i mediów o wysokiej lepkości;
7. Miernik należy sprawdzać często (co najmniej raz na trzy miesiące), a w przypadku wykrycia jakiejkolwiek usterki należy go naprawić na czas;
8. Jeśli okaże się, że przyrząd jest nieważny lub uszkodzony z powodu słabej jakości produkcji w normalnych warunkach przechowywania i użytkowania w ciągu pół roku od daty opuszczenia fabryki, firma będzie odpowiedzialna za naprawę lub wymianę;
9. Wymagany jest przyrząd do pomiaru mediów korozyjnych, a wymagane warunki należy wskazać przy składaniu zamówienia.

Manometry w normie krajowej "Ogólne manometry" GB/T1226-2001 nr 4.1.2 są klasyfikowane według połączeń gwintowanych i metod instalacji: manometry do montażu bezpośredniego, manometry do montażu wpuszczanego (montaż panelowy), manometry do montażu wypukłego (montaż ścienny).
10. Położenie instalacji manometru powinno spełniać wymagania stanu instalacji, tarcza nie powinna być umieszczana poziomo, a wysokość położenia instalacji powinna być wygodna dla personelu do obserwacji.
11. Odległość między miejscem instalacji manometru a punktem pomiaru ciśnienia powinna być jak najkrótsza, aby zapewnić dobre uszczelnienie i brak wycieków.
12. Powinien znajdować się bufor na przednim końcu zainstalowanego manometru; w celu ułatwienia kontroli pod przyrządem powinien być zainstalowany zawór odcinający; gdy medium jest brudne lub występuje ciśnienie impulsowe, można użyć filtrów, buforów i stabilizowanego gazu
