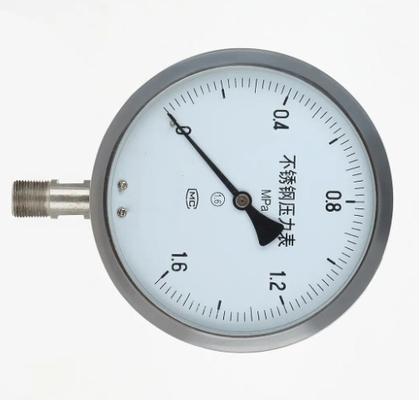

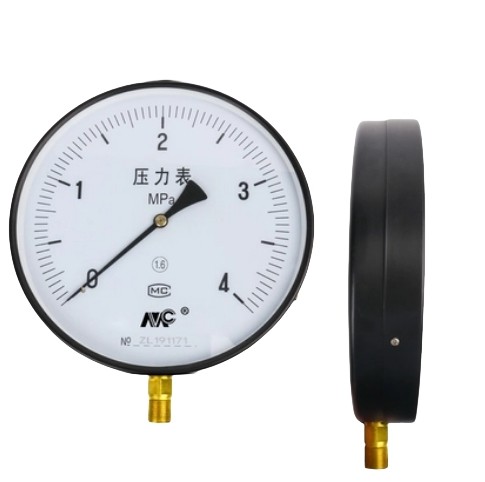

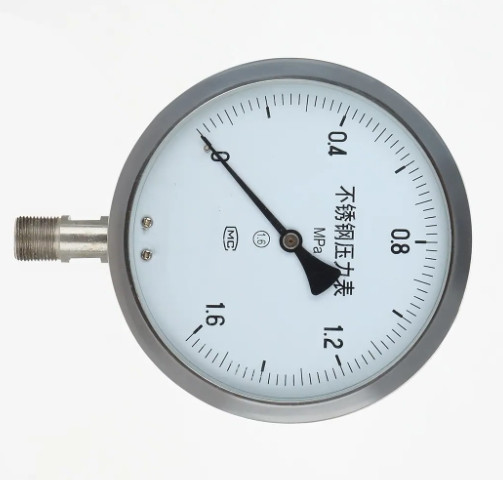

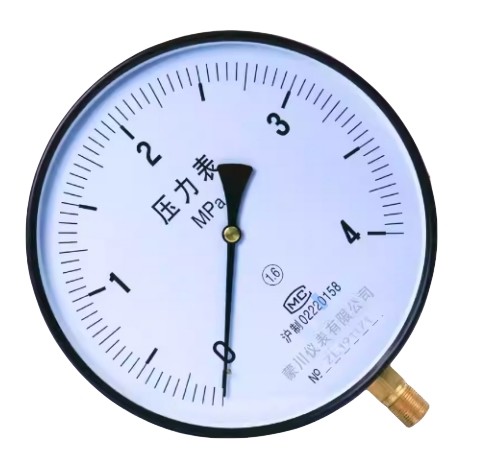

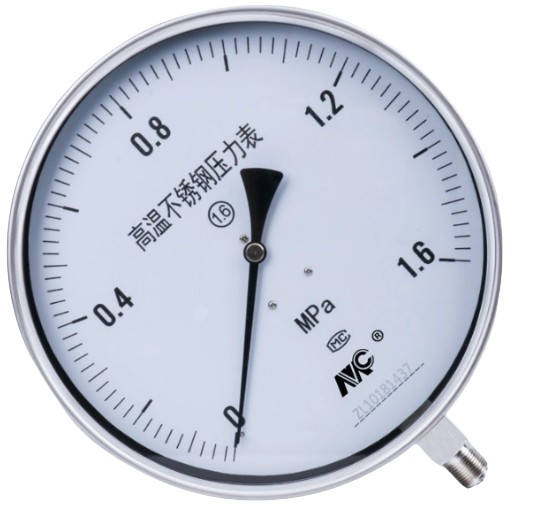

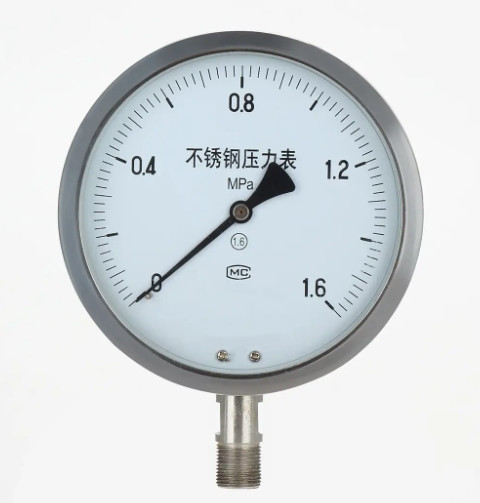

MC Y250BF 0-60mpa Miernik ciśnienia różniczkowego dla oleju, wody i powietrza

Wyprodukowany w Chinach MC 1.6 -40-180°C miernik ciśnienia ujemnego Y250BF używany w wodzie gazowej

Wprowadzenie

Miernik ciśnienia (ang. name: pressure the gauge) odnosi się do elastycznego elementu jako wrażliwego elementu, pomiaru i instrukcji powyżej miernika ciśnienia środowiskowego, szerokiego zastosowania,w prawie wszystkich obszarach przemysłowych i badawczych.W sieci rurociągów cieplnych wszędzie widać transmisję ropy i gazu, wodociąg, system gazowy, warsztat konserwacji pojazdów itp.Szczególnie w procesie kontroli procesów przemysłowych i pomiaru technologii, ze względu na elastyczność czujnika mechanicznego miernika ciśnienia ma wysoką wytrzymałość mechaniczną i produkcja jest wygodna czekać na charakterystykę, sprawiają, że mechaniczny miernik ciśnienia jest szeroko stosowany.

Uproszczenie

Zasada działania

miernik ciśnienia według elementów wrażliwych w obrębie tabeli (rury burdonowe, mięczaki, mięczaki) deformacji elastycznej,ponownie przez mechanizm przekształcenia ruchu w tabeli będzie nacisk deformacji do wskaźnika, obrót wskaźnika, aby wyświetlić ciśnienie.

Główna struktura

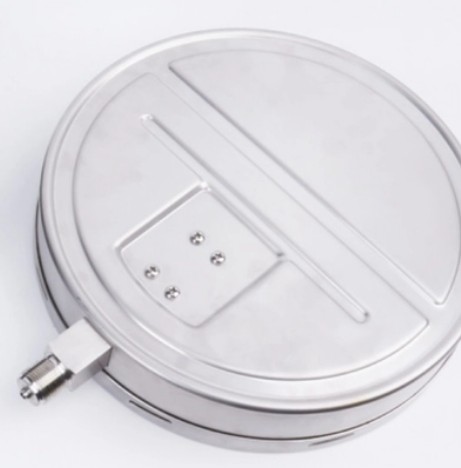

Otwór przepływowy: w przypadku awaryjnego wybuchu rurki burdonowej, wewnętrzne ciśnienie musi zostać uwolnione przez otwór przepływowy do świata zewnętrznego, aby zapobiec wybuchowi szklanej płyty.w celu utrzymania normalnej pracy otworu przepływowego, muszą znajdować się z tyłu stołu, aby zapewnić co najmniej 10 mm przestrzeni, nie mogą one przekształcać się lub przepływać.Wskaźnik: oprócz standardowego wskaźnika, inny wskaźnik jest opcjonalny.Płytka szklana:w dodatku do standardowego szkła, inne szkło specjalne, takie jak szkło hartowane, szkło odblaskowe jest opcjonalne.Klasyfikacja wydajności: zwykły (standardowy), parowy z zwykłym (M), typ odporny na ciepło (H),odporność na trzęsienie (V) para w trzęsieniu (MV) odporność na ciepło w trzęsieniu (HV) Obsługa: zakazany olej/CAI w procesie oczyszczania wody w celu usunięcia pozostałości w płynie wody lub oleju.Należy określić: kolor zewnętrznej powłoki, oprócz standardowego koloru.Wyniki badań: w celu zmniejszenia ciśnienia wahającego się, zainstalowany jest zawór gazowy w ciśnieniu wejściowym.

Użyj uwagi.

1, przyrząd musi być zainstalowany pionowo: 17 mm należy użyć, gdy klucz do zaciskania, nie powinien być silny torsion case;

2, przyrząd stosowany odpowiednio w temperaturze otoczenia 25-55 °C;

3, częstotliwość drgań w środowisku pracy < 25 hz, amplituda nie większa niż 1 mm;12000一.

4, stosowanie chińskiej temperatury otoczenia jest zbyt wysoka, wskazując wartość przyrządu nie do zera lub pojawić, wskazując błąd może odciąć otwarty górny przypadek uszczelnienia gumowej wtyczki,aby światło przyrządu i atmosfera były ze sobą powiązane

5, przyrządu wykorzystującego zakres, powinien mieścić się między górną granicą 1/3 ~ 213;

6, przy pomiarze środka żrącego, może być środek krystalizujący, większy w viskosności środek powinien dodać urządzenie izolacyjne;Prężnik (rysunek 5)

7, urządzenie powinno być regularnie sprawdzane (co najmniej raz na trzy miesiące), jeśli wykryje się wadę należy natychmiast naprawić;

8, instrument od daty dostawy, jeżeli w ciągu pół roku w normalnych warunkach przechowywania wykryto awarię lub uszkodzenie spowodowane niską jakością, przez przedsiębiorstwo odpowiedzialne za naprawę lub wymianę;

9, potrzeba przyrządu pomiarowego środka żrącego, należy wskazać wymóg podczas zamawiania.

Miernik ciśnienia w prawie wszystkich procesach przemysłowych i badaniach naukowych.itd. można zobaczyć wszędzieSzczególnie w procesie kontroli procesów przemysłowych i pomiaru technologii,ze względu na elastyczność mechanicznego czujnika miernika ciśnienia ma wysoką wytrzymałość mechaniczną i produkcja jest wygodne czekać na charakterystykę, sprawiają, że mechaniczny manometr jest szeroko stosowany.

Zasada selekcji

1, wyboru typu

Wybór typu przyrządu musi spełniać wymagania procesu.Rodzaj pomiarowego medium (np. temperatura pomiarowego medium, lepkości, korozji, stopnia plamności, czy jest łatwopalny i wybuchowy, itp.) wprowadza się specjalne wymagania dotyczące przyrządu, warunków środowiskowych na miejscu (takich jak wilgotność, temperatura,intensywność pola magnetycznego, wibracje itp.) dla typów przyrządów, wymogów itp.W związku z tym prawidłowo wybrane typy przyrządów zgodnie z wymogami technicznymi jest gwarancja normalnej pracy przyrządu i ważnym założeniem bezpieczeństwa w produkcjiNa przykład normalne mierniki ciśnienia rurociągów sprężynowych z stopem miedzi używają stali stopowej (wysokiego napięcia), a mierniki ciśnienia wodoru materiały rurociągów sprężynowych używają stali węglowej lub stali nierdzewnej,nie są dozwolone do stosowania stopów miedziPonieważ amoniak i miedź do wytworzenia reakcji chemicznej, wybuchnie, więc ogólne mierniki ciśnienia nie mogą być używane do pomiaru ciśnienia amoniaku.Ciśnieniomierz tlenu z normalnym ciśnieniomierz w aspekcie struktury i materiału może być dokładnie takie sameOlej w układzie tlenowym może łatwo spowodować eksplozję.nie jest podobny do zwykłego miernika ciśnienia wykorzystującego olej jako medium robocze, oraz miernika ciśnienia tlenu, aby w sposób ściśle uniknąć kontaktu z olejem w magazynie.przed użyciem należy wielokrotnie oczyszczać tetrachlorkiem węgla, dokładnie sprawdź, dopóki nie będzie oleju.

2, określenie zakresu pomiarowego

Aby utrzymać elastyczny element może pracować niezawodnie w zakresie bezpieczeństwa elastycznej deformacji, podczas wyboru zakresu,musi zależeć od wielkości zmierzonego ciśnienia i zmiany ciśnienia w zakresie prędkości, wystarczająca swoboda działania, dlatego górna granica miernika ciśnienia powinna być wyższa niż w procesie produkcji możliwej maksymalnej wartości ciśnienia.Zgodnie z "technicznymi przepisami projektowymi dotyczącymi kontroli chemicznej", stabilność pomiarowa, maksymalne ciśnienie robocze nie przekracza 2/3 górnej wartości granicznej pomiaru;maksymalne ciśnienie robocze nie przekracza górnej wartości dopuszczalnej mierzonego 1/2; przy pomiarach wysokiego ciśnienia maksymalne ciśnienie robocze nie może przekraczać 3/5 górnej wartości granicznej pomiaru, najczęściej mierzone ciśnienie,niewielka wartość nie powinna być mniejsza niż 1/3 górnej wartości granicznej pomiaru przyrządu, aby zapewnić, że przyrząd stosuje liniowy stosunek pomiędzy ilością wyjściową a ilością wejściową,Nie warto bezpośrednio jako przyrząd pomiaru zakresu.Zakres pomiarów manometrów serii standardowej wynosiChiny: 0.1-0.06, 0.15:,1.60 i 1, 2.5, 4, 6, 10 x 10 "MPa (gdzie n jest liczbą całkowitą naturalną, może być dodatnia i ujemna)

3, poziom dokładności

Zgodnie z procesem do dopuszczenia maksymalnego błędu absolutnego i wybrany instrument najbardziej cheng, obliczyć instrumenty dopuszcza maksymalnie notowane przez pomyłkę, jest słabe, w przepisach państwa,stopień dokładności określania dokładności przyrząduOgólnie rzecz biorąc, wybiera dokładny przyrząd, wyniki pomiarów są bardziej dokładne i wiarygodne.ponieważ dokładność przyrządu w ogóleIm droższa obsługa i konserwacja, tym większy problem.
