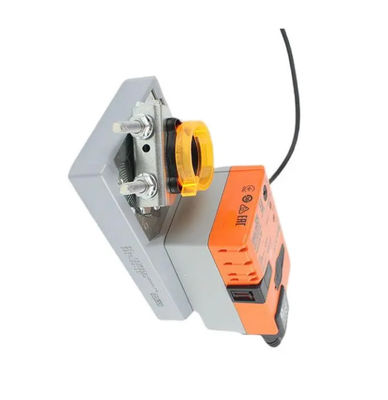

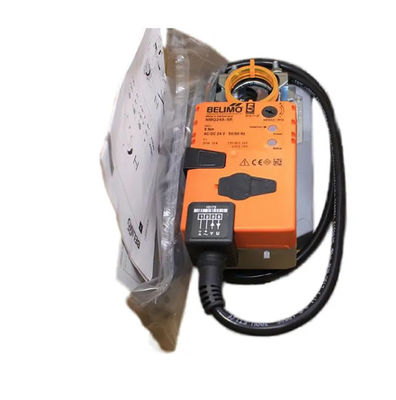

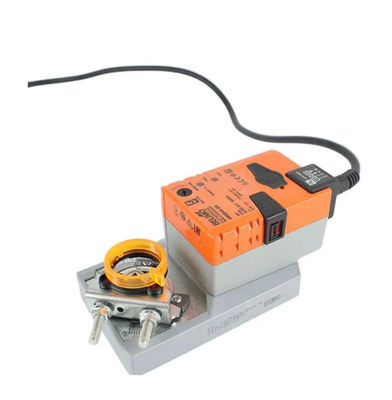

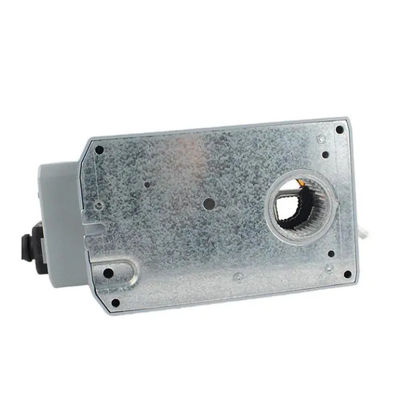

BELIMO oryginalny NMQ24A-SR Bardzo szybki aktuator obrotowy 8 Nm AC/DC 24 V 4 s IP54 System HVAC ręczne przełączenie w magazynie

Dane elektryczne Napięcie nominalne AC/DC 24 V Częstotliwość napięcia nominalnego 50/60 Hz Zakres napięcia nominalnego AC 19,2...28,8 V / DC 21,6...28,8 V Pobór mocy podczas pracy 13 W Pobór mocy w pozycji spoczynkowej 2 W Pobór mocy dla doboru przewodów 23 VA Prąd rozruchowy (Imax) 20,0 A @ 5 ms Przyłącze zasilania / sterowania Kabel 1 m, 4x 0,75 mm² Praca równoległa Tak (z uwzględnieniem danych eksploatacyjnych) Dane funkcjonalne Moment obrotowy silnika 8 Nm Zakres roboczy Y 2...10 V Impedancja wejściowa 100 kΩ Sprzężenie zwrotne położenia U 2...10 V Sprzężenie zwrotne położenia U uwaga Maks. 0,5 mA Dokładność położenia ±5% Kierunek ruchu silnika wybierany przełącznikiem 0/1 Uwaga dotycząca kierunku ruchu Y = 0 V: W pozycji przełącznika 0 (obrót w lewo) / 1 (obrót w prawo) Ręczne sterowanie za pomocą przycisku, możliwość zablokowania Kąt obrotu Maks. 95° Uwaga dotycząca kąta obrotu możliwość ograniczenia z obu stron za pomocą regulowanych mechanicznych ograniczników krańcowych Minimalny kąt obrotu Min. 30° Czas pracy silnika 4 s / 90° Poziom mocy akustycznej, silnik 56 dB(A) Zakres ustawień adaptacyjnych ręczny (automatyczny przy pierwszym włączeniu) Interfejs mechaniczny Uniwersalny zacisk wału 8...26,7 mm Wskaźnik położenia Mechaniczny, wtykowy Dane bezpieczeństwa Klasa ochrony IEC/EN III, Bardzo niskie napięcie bezpieczne (SELV) Źródło zasilania UL Klasa 2 Stopień ochrony IEC/EN IP54 Stopień ochrony NEMA/UL NEMA 2 Obudowa UL Typ obudowy 2
