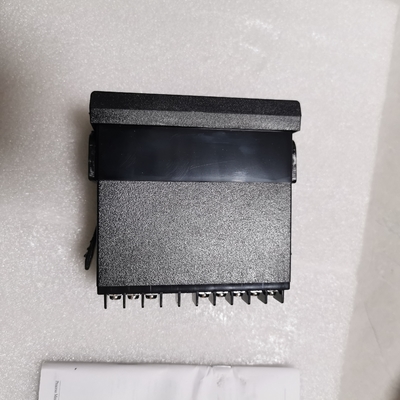

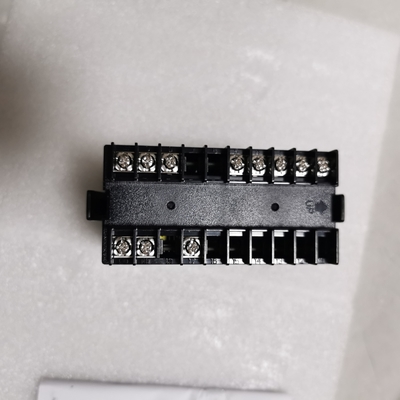

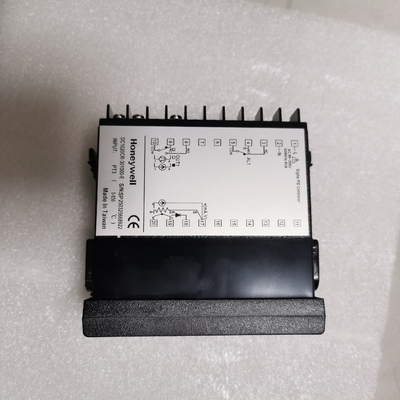

Oryginalny kontroler temperatury Honeywell DC1040CR-70100B-E,Honeywell Instrumentation DC1040CR,CT,CL,PR,PT,PL-701000,70100B-E

DC1020 74,5 mm - 2,97 cala 13,5 mm 0,53 cala 6 mm 0,24 cala 86 mm 3,39 cala 96 mm - 3,78 cala 48 mm - 1,89 cala 60 mm - 2,36 cala 91 mm 3,58 cala 45,5 mm 1,79 cala 116 mm 4,57 cala DC1030 74,5 mm - 2,97 cala 13,5 mm 0,53 cala 6 mm 0,24 cala 66 mm - 2,60 cala 72 mm - 2,83 cala 72 mm - 2,83 cala 91 mm - 3,58 cala 69,55 mm 2,74 cala 91 mm - 3,58 cala 69,55 mm 2,74 cala WYMIARY ZEWNĘTRZNE, WYCIĘCIE W PANELU DC1040 96 mm - 3,78 cala 6 mm 0,24 cala 74,5 mm - 2,97 cala 13,5 mm 0,53 cala 116 mm - 4,57 cala 96 mm - 3,78 cala INTERFEJS CZŁOWIEK / MASZYNA 116 mm - 4,57 cala Wyświetlacz górny: 4 cyfry przeznaczone do wyświetlania PV. W trybie konfiguracji wyświetlacz ten wskazuje wartość parametru lub wybrany parametr. Wyświetlacz dolny: 4 cyfry przeznaczone do wyświetlania SP; W trybie konfiguracji wskazuje nazwę parametru. Bargraf: 10 zielonych diod LED bargrafu wskazuje wartość wyjścia w procentach. Diody LED: OUT1: Stan wyjścia 1. OUT2: Stan wyjścia 2. AT: Gdy dioda LED jest włączona, trwa automatyczne strojenie parametrów. AL1: AL2: AL3: MAN: PRO: Stan alarmu 1. Stan alarmu 2. Stan alarmu 3. WŁ. jeśli jesteśmy w trybie Auto. WYŁ. jeśli tryb ręczny. Miga, gdy program jest uruchomiony. Ciągle WŁ. gdy program jest zawieszony. WYŁ. gdy żaden program nie jest uruchomiony. 90 mm 3,54 cala 90 mm 3,54 cala SET pozwala na przejście od jednego parametru do drugiego. Naciśnięcie go na 5 sekund zapewnia dostęp do poziomu konfiguracji 1 (parametry PID + blokada instrumentu). Jednoczesne naciśnięcie przez 5 sekund strzałki w lewo i SET zapewnia dostęp do poziomu konfiguracji 2 (typ wejścia, alarmy, limity SP, kalibracja w terenie, parametry komunikacyjne, …). A/M pozwala na przełączenie z trybu Auto na Manual. Naciśnięcie tego klawisza zmniejsza modyfikowany parametr lub cyfrę. Podczas modyfikowania parametru, naciśnięcie tego klawisza pozwala na zmianę modyfikowanej cyfry. Naciśnięcie tego klawisza zwiększa modyfikowany parametr lub cyfrę. 6 51-52-03-33 08/03 51-52-03-33 08/03 7 PRZEWODNIK PO WYBORZE MODELU • Wybierz żądany numer klucza. • Dokonaj jednego wyboru z tabel I do III. Industrial Measurement and Control Honeywell Inc. Japonia: Industrial Operations Tokyo, 4-28-1 Nishi-Rokugo Othu-ku, Tokio 144, Japonia, Azja: Honeywell Asia Pacific Inc., Room 3213-3225, Sun Hung Kai Centre, No. 30 Harbour Road, Wanchai, Hong Kong
