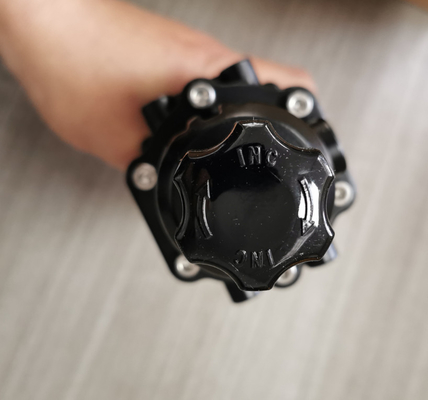

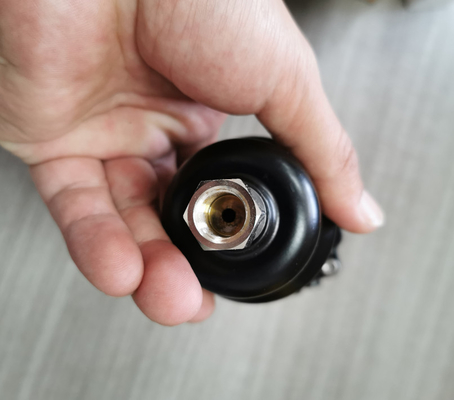

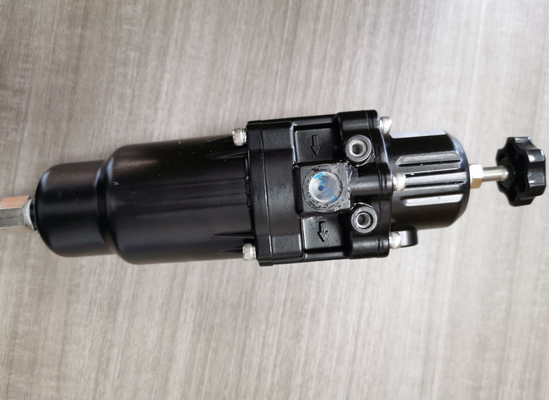

YTC YT-200 YT-220 Wysokiej jakości SERIE REGULATOR FILTRU PŁATNEGO YT-220BN210 YT-220BN211 Zawór obniżający ciśnienie filtra

Specyfikacja produktu Model YT-200 YT-220 YT-205 YT-225 Maksymalne ciśnienie wejściowe 1,7 MPa (17 barów) Maksymalne ciśnienie wyjściowe 0,42 MPa (typ A);84 MPa (typ B) Połączenie powietrzne PT(NPT) 1/4 PT(NPT) 1/2 Połączenie gabarytowe NPT 1/4 PT(NPT) 1/4 PT(NPT) 1/4 NPT 1/2 NPT 1/4 Temperatura standardowa. : -20~70°C Temperatura otoczenia NPT 1/4 Wysoka opcja temperatury. : -20~120°C Niska temperatura wyjścia: -40~70°C Min. Filtrujący Rozmiar 5 mikronów Materiał Aluminium Wykonanie piecowe Waga stal nierdzewna 316 0,6kg (1,7lb) 0,9kg (1,9lb) 1,4kg (3,0lb) 2,1kg (4.6lb) Badanie w temperaturze otoczenia 20°C, ciśnienie bezwzględne 760 mmHg i wilgotność 65%. Proszę skontaktować się z Young Tech Co., Ltd. w celu uzyskania szczegółowych specyfikacji badań.8 Operacja Logic Ciśnienie powietrza jest dostarczane do portu wyjściowego, jak skręt regulacji jest obraca się w kierunku wskazówek zegara, który będzie popychać prześcieradłaPrzyciśnięty do dołu przewód odłączy dysk od pnia.W przypadku ciśnienia wyższego niż ustawiony poziomWymiar (YT-200 / 205) Wymiar (YT-220 / 225) 6 YT-200 / 205 / 220 / 225 serii 3.1 Bezpieczeństwo podczas montażu urządzenia, należy zapoznać się z instrukcjami bezpieczeństwa i postępować zgodnie z nimi. - Sprawdź specyfikację urządzenia i upewnij się, że jest używane zgodnie z nimi. - Upewnij się, że jakość powietrza jest czysta i sucha. Jeżeli poziom ciśnienia zostanie przekroczony, produkt może ulec uszkodzeniu, co może spowodować uszkodzenia i wypadek.3 YT-200 / 205 / 220 / 225 Instalacja YT-200 / 205 / 220 / 225 może być zainstalowana z uchwytem lub bezchwytem w zależności od wymagań terenowych. Należy zapoznać się z wymiarami YT-200 / 205 / 220 / 225 w celu wykonania odpowiedniego uchwytu, jeśli jest to konieczne.Proszę obrócić śrubę regulacyjną w kierunku przeciwnym do ruchu wskazówek zegara.2) Zainstaluj miernik ciśnienia na drugorzędnym porcie wyjściowym ciśnienia w celu stałego monitorowania poziomu ciśnienia.Miernik ciśnienia wskazuje pierwotne ciśnienie, które jest wyprowadzane z produktu. 3) Blok wyjściowy i miernik ciśnienia z typu zaworu kulkowego lub innego typu urządzenia i dostarczania ciśnienia pierwotnego do wjazdu.Proszę przymocować śrubę regulacyjną.. 7 YT-200 / 205 / 220 / 225 serii 4.1.141.2 YT-200 / 205 / 220 / 225 wymagają regularnej konserwacji. Należy zapoznać się z poniższą listą części zestawu naprawczego. Zaleca się wymianę wszystkich części w tym samym czasie, aby zagwarantować cykl życia produktu.Zestaw naprawczyWydalanie wody skondensowanejGłówne ciśnienie dostarczane do produktu musi zostać całkowicie wyłączone lub ustawione na poziomie ciśnienia równym lub mniejszym niż 1 kgf/cm2..?? Powoli otwierać wtyczkę odprowadzaną, aby odprowadzić wodę skondensowaną. ️ Po odprowadzeniu prosimy zamknąć wtyczkę odprowadzaną.1.3 Wymiana obudowy filtra i części. W przypadku wymiany obudowy filtra lub części,Główne ciśnienie dostarczane do produktu musi zostać całkowicie wyłączone lub ustawione na poziomie ciśnienia równym lub mniejszym niż 1 kgf/cm2..?? Uwolnij orzełka zamkowego na śruby regulacyjnej i obróć śruby regulacyjnej w kierunku przeciwnym do ruchu wskazówek zegara, aby obniżyć ciśnienie ustawione. ?? Otwórz wtyczkę odpływową na obudowie filtracyjnej, aby odpływać skondensowaną wodę i zamknij.¢ Odkręć śruby na obudowie filtra w układzie przekątnym.?? Wymiana filtra, pierścienia o i łodyg. Zawiń śruby na obudowie filtra w układzie diagonalnym. Odkręć 6 śrub na obudowie sprężyny w układzie diagonalnym. Zmiana zestawu przewodu.Wkręć śruby na obudowie sprężynowej w układzie przekątnym. Upewnij się, że nie uszkodzisz przepływu podczas skręcania. Po wymianie części, proszę ustawić ciśnienie powietrza na żądanym poziomie. 8 serii YT-200 / 205 / 220 / 225
