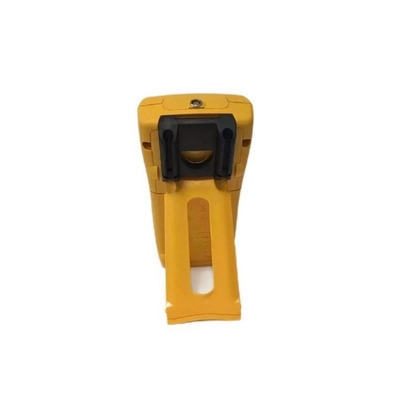

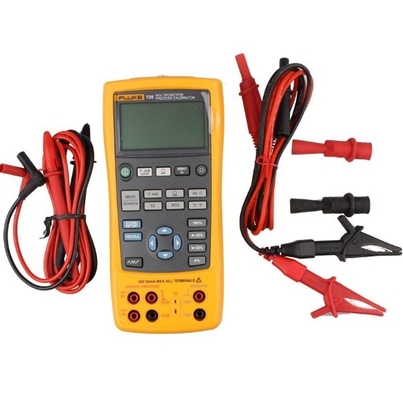

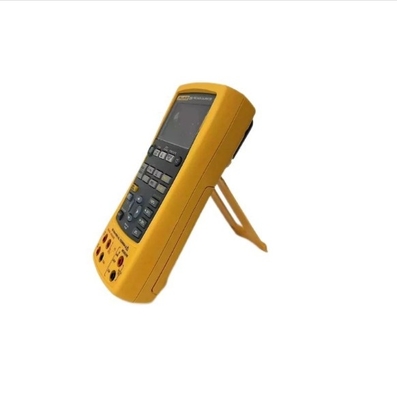

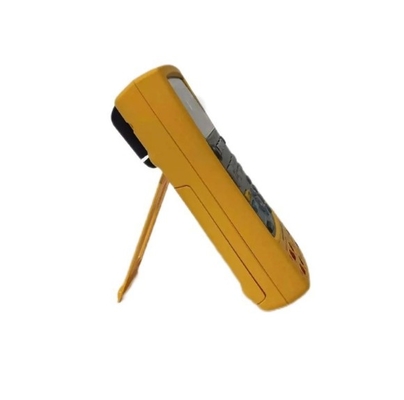

Fluke 725 Kalibrator procesowy wielofunkcyjny do profesjonalnego testu na sygnał sygnalizacyjny

Dokładność pomiaru

napięcie prądu stałego

30 V: 0,02% 2 liczby (wyświetlacz górny)
30 V: 0,02% 2 liczby (niższy wyświetlacz)
100 mV: 0,02% 2 liczby
-10 do 75 mV: 0, 025% 1 liczba (przez złącze TC)

Prąd stały

24 mA: 0,02% 2 liczby

Odporność

0 do 400 Ω: 0,1 Ω (4 przewody), 0,15 Ω (2 i 3 przewody)
401 do 1500 Ω: 0,5 Ω (4 przewody), 1 Ω (2 i 3 przewody)
1500 do 3200 Ω: 1 Ω (4 przewody), 1,5 Ω (2 i 3 przewody)

Częstotliwość

2 do 1000 CPM: 0,05% 1 liczba
od 1 do 1100 Hz: 0,05% 1 liczba
od 1 do 10 kHz: 0,05%
W przypadku, gdy urządzenie nie jest w stanie wykonywać czynności określonych w pkt 4.2.4.1 niniejszego regulaminu, urządzenie musi być w stanie wykonywać czynności określone w pkt 4.2.4.2 niniejszego regulaminu.

Ciśnienie

Dokładność od 0,025% zakresu przy użyciu dowolnego z 29 modułów ciśnienia (podrobniejsze specyfikacje odnoszą się do modułów ciśnienia w opcjach
Moduły dostępne dla różnicy, miernika, próżni, absolutnego, podwójnego i wysokiego ciśnienia.

Dokładność źródła

napięcie prądu stałego

100 mV: 0,02% 2 liczby
10 V: 0,02% 2 liczby
-10 do 75 mV: 0, 025% 1 liczba (przez złącze TC)

Prąd stały

24 mA (źródło): 0,02%
24 mA (symulacja): 0,02% 2 liczby

Odporność

15 do 400 Ω: 0,15 Ω (prąd pobudzenia 0,15 do 0,5 mA), 0,1 Ω (prąd pobudzenia 0,5 do 2 mA)
401 do 1500 Ω: 0,5 Ω (prąd pobudzenia 0,05 do 0,8 mA)
1500 do 3200 Ω: 1 Ω (prąd pobudzenia 0,05 do 0,4 mA)

Częstotliwość

2 do 1000 CPM: 0,05%
od 1 do 1100 Hz: 0,05%
od 1 do 10 kHz: 0,25%
Forma fali: 5 V p-p fala kwadratowa, przesunięcie -0,1 V

RTD i termopary

Dokładność pomiaru

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Rozdzielczość: 0,1°C
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,8°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Rozstrzygnięcie: J, K, T, E, L, N, U: 0,1°C, 0,1°F B, R, S: 1°C, 1°F
XK: 0,6°C
Ciśnienie krwi: 1,2°C

Dokładność źródła

NI-120: 0,2°C
PT-100 (385): 0,33°C
PT-100 (393): 0,3°C
PT-100 (JIS): 0,3°C
PT-200 (385): 0,2°C
PT-500 (385): 0,3°C
PT-1000 (385): 0,2°C
Rozdzielczość: 0,1°C
Dokładność podana dla pomiaru 4-przewodów
J: 0,7°C
K: 0,8°C
T: 0,8°C
E: 0,7°C
R: 1,4°C
S: 1,5°C
B: 1,4°C
L: 0,7°C
U: 0,75°C
N: 0,9°C
Rozdzielczość: J, K, T, E, L, N, U: 0,1°C, B, R, S: 1°C
XK: 0,6°C
Ciśnienie krwi: 1,2°C

Funkcje

Rampa

Funkcje źródła: napięcie, prąd, rezystancja, częstotliwość, temperatura
Rampy: rampa wolna, rampa szybka, 25% rampa stopniowa

Moc pętli

napięcie: 24 V
Dokładność: 10%
Maksymalny prąd: 22 mA, chroniony przed zwarciem

Krok

Funkcje źródła: napięcie, prąd, rezystancja, częstotliwość, temperatura
Kroki: 25% zakresu, 100% zakresu

Ogólne specyfikacje

Środowiskowe

Temperatura pracy: 14 do 131°F (-10 do 55°C)
Temperatura przechowywania: -4 do 159,8°F (-20 do 71°C)
Wysokość operacyjna: 9842,52' (3000 m)

Zatwierdzenia agencji

EN 61010-1:1993, ANSI/ISA S82.01-1994; CAN/CSA C22.2 nr 1010.1:1992

Akumulator

Typ: 4 x AA baterie alkaliczne
Wymiana: oddzielne pomieszczenie baterii, dostępne bez łamania uszczelnienia kalibracyjnego

Połączenia przyłącza bocznego

Złącze modułu ciśnienia, stosowane również do zdalnego programowania w czasie rzeczywistym

Wymiary

5.1 x 9,3 x 2,4" (130 x 236 x 61 mm)

Waga

10,65 kg
