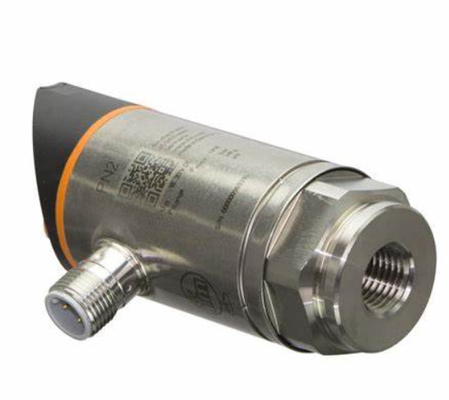

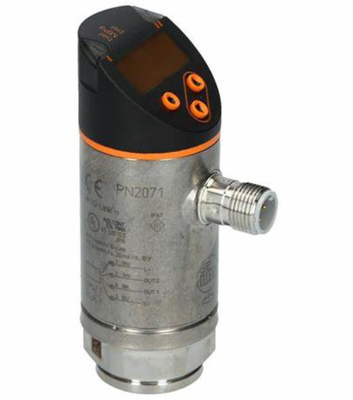

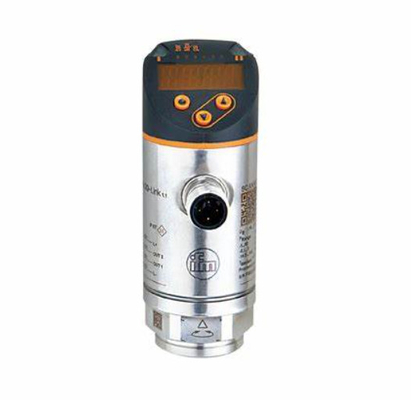

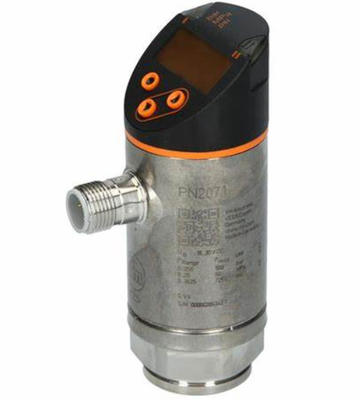

Charakterystyka produktu |
Liczba wejść i wyjść |
Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1 |
Zakres pomiaru |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|
Połączenie procesowe |
przyłącze gwintowane G 1/4 Gwint wewnętrzny (DIN EN ISO 1179-2) |
Aplikacja |
System |
styki pozłacane |
Element pomiarowy |
cienkowarstwowa komórka metalowa |
Aplikacja |
do zastosowań przemysłowych |
Głoska bezdźwięczna |
ciecze i gazy |
Średnia temperatura [°C] |
-25...80 |
Min. ciśnienie rozrywające |
| 1200 bar |
17400 psi |
120 MPa |
|
Ocena ciśnienia |
|
Odporność na podciśnienie [mbar] |
-1000 |
Rodzaj ciśnienia |
ciśnienie względne |
Dane elektryczne |
Napięcie robocze [V] |
18...30 DC; (do SELV/PELV) |
Pobór prądu [mA] |
< 35 |
Min. rezystancja izolacji [MΩ] |
100; (500 V prądu stałego) |
Klasa ochrony |
III |
Ochrona przed odwrotną polaryzacją |
Tak |
Czas opóźnienia włączenia zasilania [s] |
0,3 |
Zintegrowany watchdog |
Tak |
Wejścia / wyjścia |
Liczba wejść i wyjść |
Liczba wyjść cyfrowych: 2; Liczba wyjść analogowych: 1 |
Wyjścia |
Całkowita liczba wyjść |
2 |
Sygnał wyjściowy |
sygnał przełączający; sygnał analogowy; IO-Link; (konfigurowalny) |
Projekt elektryczny |
PNP-NPN |
Liczba wyjść cyfrowych |
2 |
Funkcja wyjściowa |
normalnie otwarty / zamknięty; (konfigurowalny) |
Maksymalny spadek napięcia na wyjściu przełączającym DC [V] |
2 |
Stały prąd znamionowy wyjścia przełączającego DC [mA] |
250 |
Częstotliwość przełączania DC [Hz] |
< 500 |
Liczba wyjść analogowych |
1 |
Wyjście analogowe prądowe [mA] |
4...20; (skalowalne 1:5) |
Maksymalne obciążenie [Ω] |
500 |
Wyjście analogowe napięciowe [V] |
0...10; (skalowalne 1:5) |
Min. rezystancja obciążenia [Ω] |
2000 |
Zabezpieczenie przeciwzwarciowe |
Tak |
Rodzaj zabezpieczenia przeciwzwarciowego |
tak (bez zatrzasku) |
Zabezpieczenie przed przeciążeniem |
Tak |
Zakres pomiaru/ustawienia |
Zakres pomiaru |
| 0...250 bar |
0...3625 psi |
0...25 MPa |
|
Analogowy punkt startowy |
| 0...200 bar |
0...2900 psi |
0...20 MPa |
|
Punkt końcowy analogowy |
| 50...250 bar |
725...3625 psi |
5...25 MPa |
|
Ustawienie fabryczne / CMPT = 2 |
Ustaw punkt SP |
| 1,5...250 barów |
25...3625 psi |
0,15...25 MPa |
|
Punkt resetowania rP |
| 0,5...249 barów |
10...3610 psi |
0,05...24,9 MPa |
|
Min. różnica między SP i rP |
|
W krokach |
|
Status_B Wysoka rozdzielczość / CMPT = 3 |
Ustaw punkt SP |
| 1,6...250 barów |
23...3626 psi |
0,16...25 MPa |
|
Punkt resetowania rP |
| 0,5...249 barów |
8...3611 psi |
0,05...24,9 MPa |
|
Min. różnica między SP i rP |
|
W krokach |
|
Dokładność / odchylenia |
Dokładność punktu przełączania [% rozpiętości] |
< ± 0,4; (Zmniejszenie 1:1) |
Powtarzalność [% rozpiętości] |
< ± 0,1; (przy wahaniach temperatury < 10 K; zmniejszenie 1:1) |
Odchylenie charakterystyki [% rozpiętości] |
< ± 0,25 (BFSL) / < ± 0,5 (LS); (Zmniejszenie 1:1; BFSL = Najlepiej Dopasowana Linia Prosta; LS = Ustawienie wartości granicznej) |
Odchylenie histerezy [% rozpiętości] |
< ± 0,1; (Zmniejszenie 1:1) |
Stabilność długoterminowa [% rozpiętości] |
< ± 0,05; (Obniżenie 1:1; na 6 miesięcy) |
Współczynnik temperaturowy punktu zerowego [% rozpiętości / 10 K] |
0,2; (-25...80 °C) |
Rozpiętość współczynnika temperaturowego [% rozpiętości / 10 K] |
0,2; (-25...80 °C) |
Uwagi dotyczące dokładności/odchylenia |
dokładność punktu przełączania, błąd liniowości zgodnie z DNV GL: < ± 1%: < ± 1% |
Czas reakcji |
Czas reakcji [ms] |
< 1,5 |
Czas opóźnienia programowalny dS, dr [s] |
0...50 |
Wartość procesu tłumienia dAP [s] |
0...4 |
Tłumienie dla wyjścia analogowego dAA [s] |
0...4 |
Maksymalny czas reakcji wyjścia analogowego [ms] |
3 |
Oprogramowanie / programowanie |
Opcje ustawień parametrów |
histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączania / wyłączania; tłumienie; jednostka wyświetlania; wyjście prądowe / napięciowe |
Interfejsy |
Interfejs komunikacyjny |
IO-Łącze |
Typ skrzyni biegów |
COM2 (38,4 kBaud) |
Rewizja IO-Link |
1.1 |
Norma SDCI |
IEC 61131-9 |
Tryb SIO |
Tak |
Wymagana klasa portu głównego |
A; (gdy pin 2 nie jest podłączony: B) |
Obsługiwane identyfikatory urządzeń |
| Rodzaj operacji |
Identyfikator urządzenia |
| Ustawienie fabryczne / CMPT = 2 |
460 |
| Status_B Wysoka rozdzielczość / CMPT = 3 |
639 |
|
Notatka |
| Więcej informacji znajdziesz w pliku PDF IODD w sekcji „Do pobrania” |
|
Ustawienie fabryczne / CMPT = 2 |
Profile |
Inteligentny czujnik: zmienna danych procesowych; identyfikacja urządzenia, diagnostyka urządzenia |
Min. czas cyklu procesu [ms] |
2.3 |
Rozdzielczość IO-Link ciśnienie [bar] |
0,1 |
Dane procesowe IO-Link (cykliczne) |
| Funkcjonować |
długość bitowa |
| ciśnienie |
14 |
| informacje o przełączaniu binarnym |
2 |
|
Funkcje IO-Link (acykliczne) |
znacznik specyficzny dla aplikacji |
Status_B Wysoka rozdzielczość / CMPT = 3 |
Profile |
Smart Sensor ED2: Cyfrowy czujnik pomiarowy (0x000A), identyfikacja i diagnostyka (0x4000) |
Min. czas cyklu procesu [ms] |
3 |
Rozdzielczość IO-Link ciśnienie [bar] |
0,1 |
Dane procesowe IO-Link (cykliczne) |
| Funkcjonować |
długość bitowa |
| ciśnienie |
16 |
| status urządzenia |
4 |
| informacje o przełączaniu binarnym |
2 |
|
Funkcje IO-Link (acykliczne) |
znacznik specyficzny dla aplikacji |
Warunki pracy |
Temperatura otoczenia [°C] |
-25...80 |
Temperatura przechowywania [°C] |
-40...100 |
Ochrona |
Stopień ochrony IP 65; |
Testy / zatwierdzenia |
Kompatybilność elektromagnetyczna |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
Odporność na wstrząsy |
| DIN EN 60068-2-27 |
50g (11ms) |
|
Odporność na wibracje |
| DIN EN 60068-2-6 |
20g (10...2000Hz) |
|
MTTF [lata] |
129 |
Zatwierdzenie UL |
| Numer zatwierdzenia UL |
J014 |
|
Dyrektywa w sprawie urządzeń ciśnieniowych |
solidna praktyka inżynierska; można stosować do płynów grupy 2; płyny grupy 1 na życzenie |
Dane mechaniczne |
Waga [g] |
234,5 |
Mieszkania |
rurowy |
Wymiary [mm] |
Ø 34 / Dł. = 90,7 |
Tworzywo |
stal nierdzewna (630/1.4542/17-4 PH); stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
Materiały (części zwilżane) |
stal nierdzewna (630/1.4542/17-4 PH) |
Min. cykle ciśnienia |
100 milionów |
Moment dokręcania [Nm] |
25...35; (zalecany moment dokręcania; zależy od smarowania, uszczelnienia i ciśnienia znamionowego) |
Połączenie procesowe |
przyłącze gwintowane G 1/4 Gwint wewnętrzny (DIN EN ISO 1179-2) |
Zintegrowany element ograniczający |
nie (można doposażyć) |

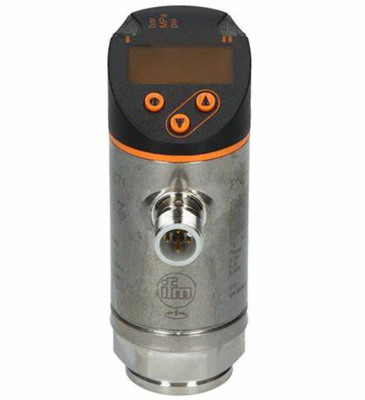

Wyświetlacze / elementy obsługi |
Wyświetlacz |
| Jednostka wyświetlacza |
3 x dioda LED, zielona (bar, psi, MPa) |
| Zmiana statusu |
2 x dioda LED, żółta |
| Zmierzone wartości |
wyświetlacz alfanumeryczny, czerwony/zielony 4-cyfrowy |
|
Uwagi |
Ilość w opakowaniu |
1 szt. |
