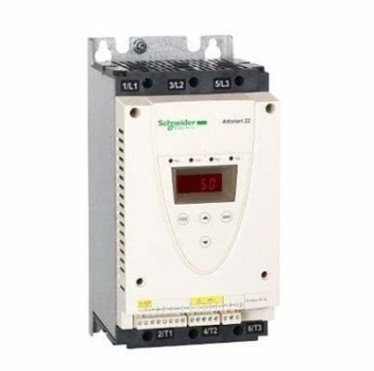

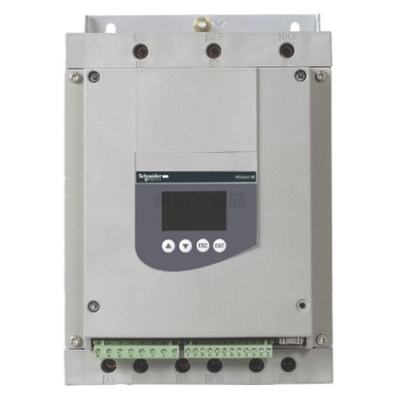

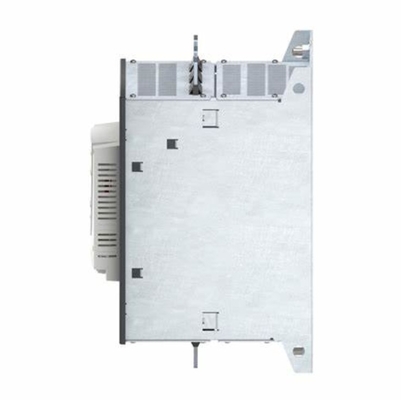

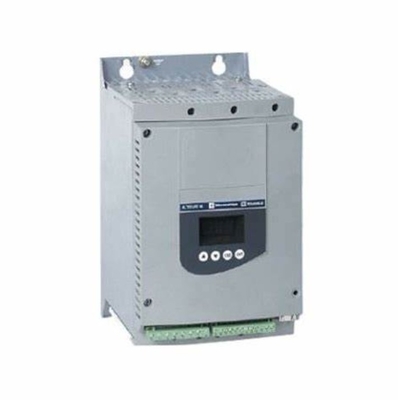

ATS22 Seria 210A Miękki starter 3 fazy 110 kW 230/440V Schneider Electric Altistart 22

  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
  • ATS22 Series 210A Soft Starter 3 Phases 110 kW 230/440V Schneider Electric Altistart 22
Miejsce pochodzenia Chiny
Nazwa handlowa Schneider
Orzecznictwo CE
Numer modelu ATS22C21Q
Minimalne zamówienie 1
Cena USD$1250
Szczegóły pakowania Karton
Czas dostawy w magazynie
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500szt

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
skala produktu Altistart-22 Miejsce docelowe produktu Silniki asynchroniczne
Nazwa komponentu ATS22 liczba faz sieci 3 fazy
Podkreślić

110 kW miękkie starter

,

230/440V miękki starter

,

Schneider Electric Soft Starter
Zostaw wiadomość
opis produktu



Główny
Zakres produktów Altstartowanie 22
Rodzaj produktu lub elementu Miękki starter
Przeznaczenie produktu Silniki asynchroniczne
Specyficzne zastosowanie produktu Wyroby z włókien mechanicznych
Nazwa elementu ATS22
Liczba faz sieci 3 fazy
[Us] nominalne napięcie zasilania 230...440 V - 15... 10%
Moc silnika kW 110 kW 400 V
110 kW 440 V
55 kW 230 V
Prąd ustawiany fabrycznie 195 A
Rozpraszanie mocy w W 117 W w przypadku zastosowań standardowych
Kategoria zastosowania AC-53A
Rodzaj uruchomienia Początek z regulacją momentu obrotowego (prąd ograniczony do 3,5 In)
Ocena początkowa IcL 210 A do podłączenia do linii zasilania silnika do zastosowań standardowych
Stopień ochrony IP IP00
Dodatkowe
Styl montażu Z chłodnikiem
Dostępna funkcja Bypass wewnętrzny
Granice napięcia zasilania 195...484 V
Częstotliwość dostaw 50...60 Hz - 10...10 %
częstotliwość sieci 45...66 Hz
Połączenie urządzenia Do terminali delta silnika
W linii zasilania silnika
napięcie układu sterującego [Uc] 230 V - 15...10 % 50/60 Hz
Zużycie obwodów sterowania 20 W
Numer wyjściowy dyskretny 2
Typ wyjścia dyskretnego Wyjścia relé R1 230 V działające, alarmowe, uruchomione, zatrzymane, nieprzerwane, uruchomione, gotowe C/O
Wyjścia relé R2 230 V działające, alarmowe, uruchomione, zatrzymane, nieprzerwane, uruchomione, gotowe C/O
Minimalny prąd przełącznikowy 100 mA przy 12 V prądu stałego (wyjścia przekaźnika)
Maksymalny prąd przełącznikowy 5 250 V AC rezystywne wyjścia relaju 1
5 A 30 V prądu stałego opór 1 relé wyjścia
2 Wydatki przekaźnika indukcyjnego o napięciu 250 V AC 0,4 20 ms
2 Wydatki przekaźnika indukcyjnego 7 ms A 30 V DC
Numer wejścia dyskretny 3
Typ wejścia dyskretnego (LI1, LI2, LI3) logika, 5 mA 4,3 kOhm
Dyskretne napięcie wejściowe Węgiel elektryczny
Logika dyskretnego wejścia Pozytywna logika LI1, LI2, LI3 w stanie 0: < 5 V i <= 2 mA w stanie 1: > 11 V, >= 5 mA
Prąd wyjściowy 0.4...1 Icl regulowane
Wprowadzenie sondy PTC 750 ohm
Protokół portu łączności Modbus
Rodzaj złącza 1 RJ45
Połączenie danych komunikacyjnych Serialny
Interfejs fizyczny RS485 wielociśni
Wskaźnik transmisji 4800, 9600 lub 19200 bps
Zainstalowane urządzenie 31
Rodzaj zabezpieczenia Nieprawidłowość fazy: linia
Ochrona termiczna: silnik
Ochrona termiczna: uruchomienie
oznakowanie CE
Rodzaj chłodzenia Konwekcja przymusowa
Pozycja operacyjna Pionowa +/- 10 stopni
Wysokość 425 mm
Szerokość 206 mm
Głębokość 299 mm
Waga netto 33 kg
Zakres mocy silnika AC-3 55...100 kW przy 200...240 V 3 fazach
110...220 kW przy 380...440 V 3 fazach
Rodzaj startera silnika Miękki starter
Środowisko
Kompatybilność elektromagnetyczna Poziom emisji przewodzących i promieniowanych A zgodny z normą IEC 60947-4-2
Dymkowane fale oscylujące poziomu 3 zgodne z normą IEC 61000-4-12
Poziom wyładowania elektrostatycznego 3 zgodny z normą IEC 61000-4-2
Odporność na przenośniki elektryczne poziomu 4 zgodnie z normą IEC 61000-4-4
Odporność na promieniowane zakłócenia radiowe, poziom 3 zgodny z normą IEC 61000-4-3
Poziom napięcia/impulsu prądu 3 zgodny z normą IEC 61000-4-5
Standardy IEC 60947-4-2
Certyfikacje produktów CCC
UL
GOST
CSA
C-Tick
Odporność drgań 1 gn (f=13...200 Hz) zgodny z normą IEC 60068-2-6
10,5 mm (f= 2...13 Hz) zgodne z normą IEC 60068-2-6
Odporność na wstrząsy 15 gn przez 11 ms zgodnie z normą IEC 60068-2-27
Poziom hałasu 56 dB
Stopień zanieczyszczenia Poziom 2 zgodny z normą IEC 60664-1
Względna wilgotność 0...95% bez kondensacji lub wody kroplącej zgodnej z normą IEC 60068-2-3
Temperatura powietrza otoczenia do pracy -10...40 °C (bez obniżenia temperatury)
40...60 °C (z obniżeniem prądu o 2,2 % na °C)
Temperatura powietrza otoczenia do przechowywania -25...70 °C
Wysokość operacyjna <= 1000 m bez obniżenia wartości
> 1000...< 2000 m przy obniżeniu prądu o 2,2 % na dodatkowe 100 m
Jednostki pakowania
Jednostka Typ opakowania 1 PCE
Liczba jednostek w opakowaniu 1 1
Opakowanie 1 Wysokość 46.000 cm
Pakiet 1 Szerokość 40.000 cm
Pakiet 1 Długość 60.000 cm
Opakowanie 1 Waga 240,500 kg
Gwarancja umowna
Gwarancja 18 miesięcy
