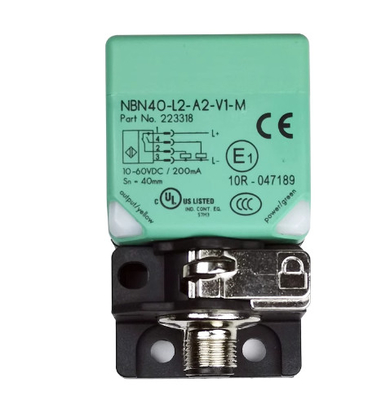

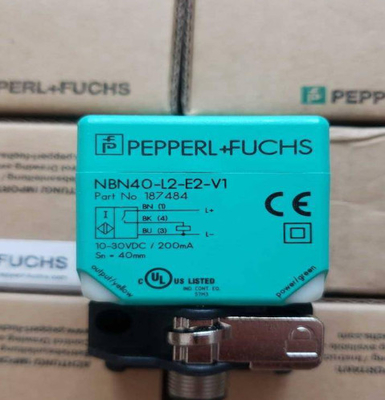

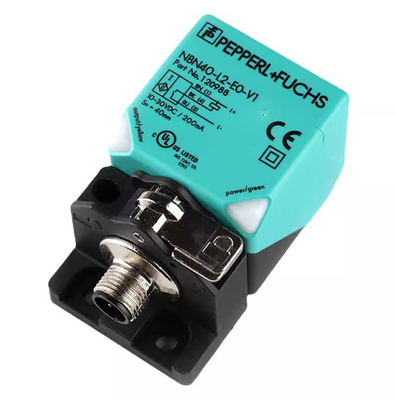

Oryginalny czujnik indukcyjny P+F czujnik indukcyjny NBN40-L2-A2-V1

Poziom ochrony sprzętu Gc (nA) Certyfikat PF 15CERT3754 X oznakowanie CE oznakowanie ATEX ¬ II 3G Ex nA IIC T6 Gc Związany oznakowanie Ex może być również wydrukowane na załączonej etykiecie.2012+A11:2013, EN 60079-15:2010 Ignition protection category "n" Use is restricted to the following stated conditions Special conditions Maximum operating current IL The maximum permissible load current must be restricted to the values given in the following list. Nie są dozwolone wysokie prądy obciążenia i zwarcia obciążenia. Maksymalne napięcie robocze UBmax Maksymalne dozwolone napięcie robocze UBmax jest ograniczone do wartości wymienionych w poniższej listie.Tolerancje nie są dozwolone.Maksymalna dopuszczalna temperatura otoczenia TUmax zależna od prądu obciążenia IL i maksymalnego napięcia roboczego UBmax Informacje można pobrać z poniższej listy.IL=200 mA 48 °C (118.4 °F) przy UBmax=30 V, IL=100 mA 50 °C (122 °F) przy UBmax=30 V, IL=50 mA 51 °C (123.8 °F) przy UBmax=30 V, IL=25 mA 52 °C (125.6 °F) Poziom ochrony sprzętu Dc oznakowanie CE oznakowanie ATEX ¬ II 3D IP69K T 107 °C (224.6 °F) X The Ex-significant identification is on the enclosed adhesive label Standards EN 50281-1-1 Protection via housing Use is restricted to the following stated conditions Special conditions Maximum heating (Temperature rise) dependant of the load current IL and the max. napięcie robocze UBmax Informacje można pobrać z poniższej listy.przy UBmax=30 V, IL=200 mA 22 K przy UBmax=30 V, IL=100 mA 19 K przy UBmax=30 V, IL=50 mA 18 K przy UBmax=30 V,IL=25 mA 17 K Poziom ochrony sprzętu Dc (tc) oznakowanie CE oznakowanie ATEX ¬ II 3D Ex tc IIIC T80°C Dc Znacznik Ex może być również drukowany na załączonej etykiecie1 L+ L4 2 3 1 3 2 4 1 BN 2 WH 3 BU 4 BK Kolory drutu zgodnie z normą EN 60947-5-2 (brązowy) (biały) (niebieski) (czarny) Group Niemcy:+49 621 776 4411 Zwróć się do “Uwaga ogólna dotycząca informacji o produkcie ”. USA: +1 330 486 0001 Singapur: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@sg.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com Indukcyjny czujnik NBN40-L2-A2-V1-3G-3D: 2018-11-13 10:42 Data wydania: 2018-11-13 130625_eng.xml Normy EN 60079-0:2012+A11:2013, EN 60079-31:2014 Ochrona poprzez obudowę "tc" Niektóre informacje zawarte w niniejszej instrukcji obsługi są bardziej szczegółowe niż informacje zawarte w karcie danych.Ogólne Odpowiednie karty danych, deklaracje zgodności, certyfikaty badania typu WE, certyfikaty oraz, w stosownych przypadkach (zob. karty danych), stanowią integralną część niniejszego dokumentu.Dokumenty te można znaleźć pod adresem www.Maksymalna temperatura powierzchni urządzenia została określona bez warstwy pyłu na urządzeniu.Niektóre informacje zawarte w niniejszej instrukcji obsługi są bardziej szczegółowe niż informacje zawarte w karcieWarunki szczególne Maksymalna dopuszczalna temperatura otoczenia TUmax zależna od prądu obciążenia IL i maksymalnego napięcia roboczego UBmax Informacje można pobrać z poniższej listy.przy UBmax=30 V, IL=200 mA 48 °C (118,4 °F) przy UBmax=30 V, IL=100 mA 50 °C (122 °F) przy UBmax=30 V, IL=50 mA 51 °C (123,8 °F) przy UBmax=30 V, IL=25 mA 52 °C (125,5 °F)6 °F) Poziom ochrony urządzenia Dc (tD) Ogólne Urządzenie musi być obsługiwane zgodnie z odpowiednimi danymi w karcie danych i w niniejszej instrukcji obsługiMaksymalna temperatura powierzchni została określona zgodnie z metodą A bez warstwy pyłu na urządzeniu. Dane podane w karcie danych są ograniczone niniejszą instrukcją obsługi.!Warunki szczególne Maksymalna dopuszczalna temperatura otoczenia TUmax zależna od prądu obciążenia IL i maks.napięcie robocze UBmax Informacje można pobrać z poniższej listy. przy UBmax=30 V, IL=200 mA 48 °C (118,4 °F) przy UBmax=30 V, IL=100 mA 50 °C (122 °F) przy UBmax=30 V, IL=50 mA 51 °C (123,8 °F) przy UBmax=30 V, IL=25 mA 52 °C (125,6 °F)
