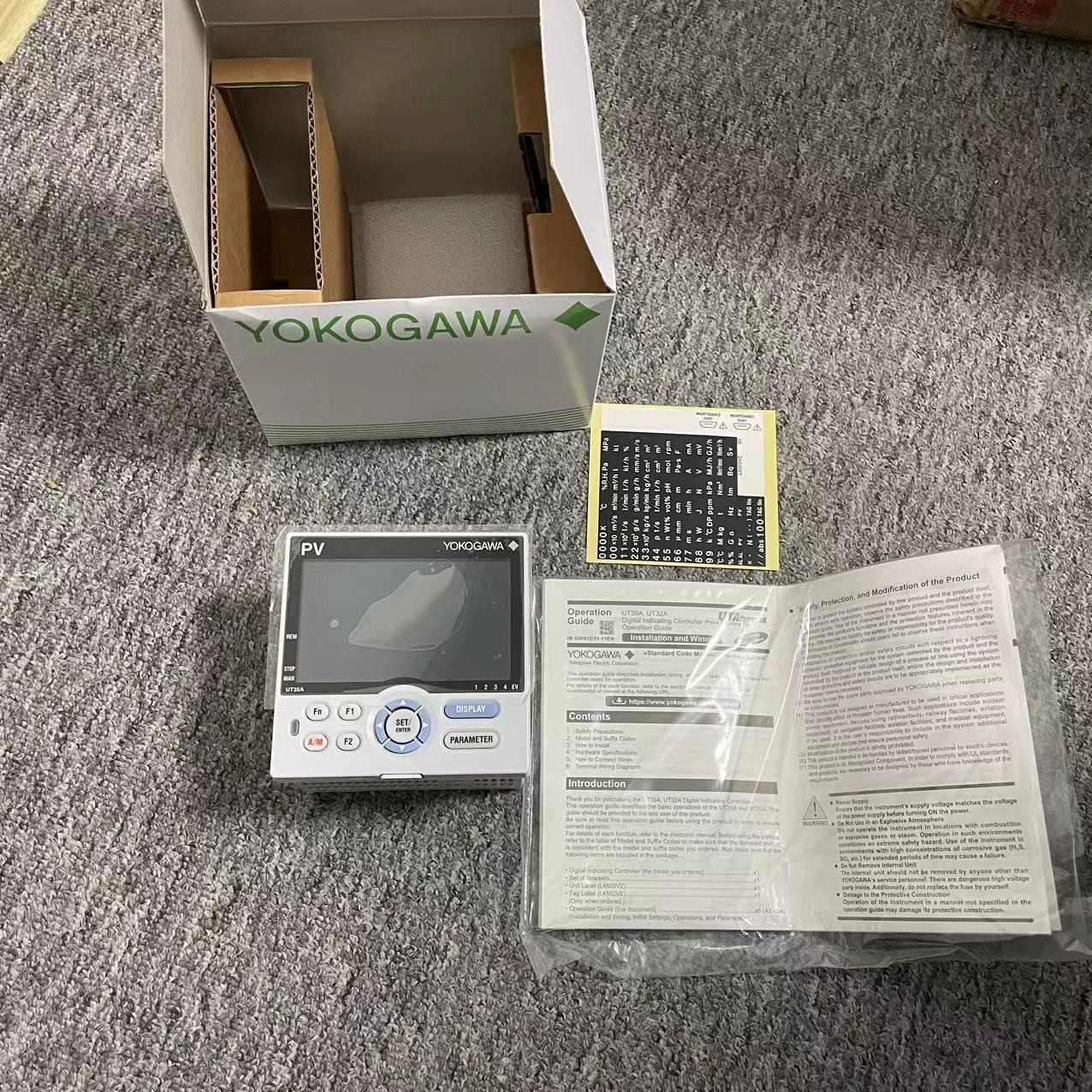

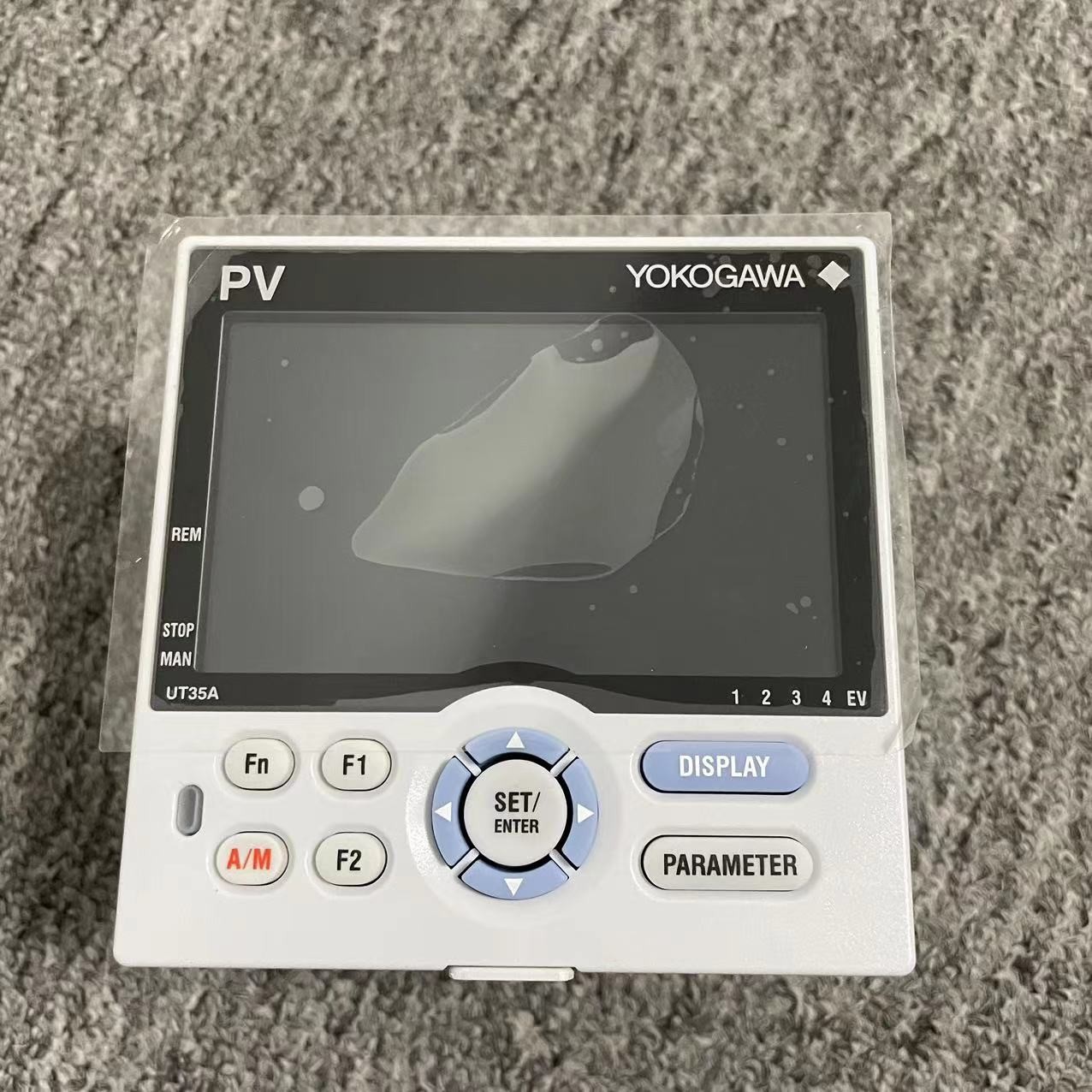

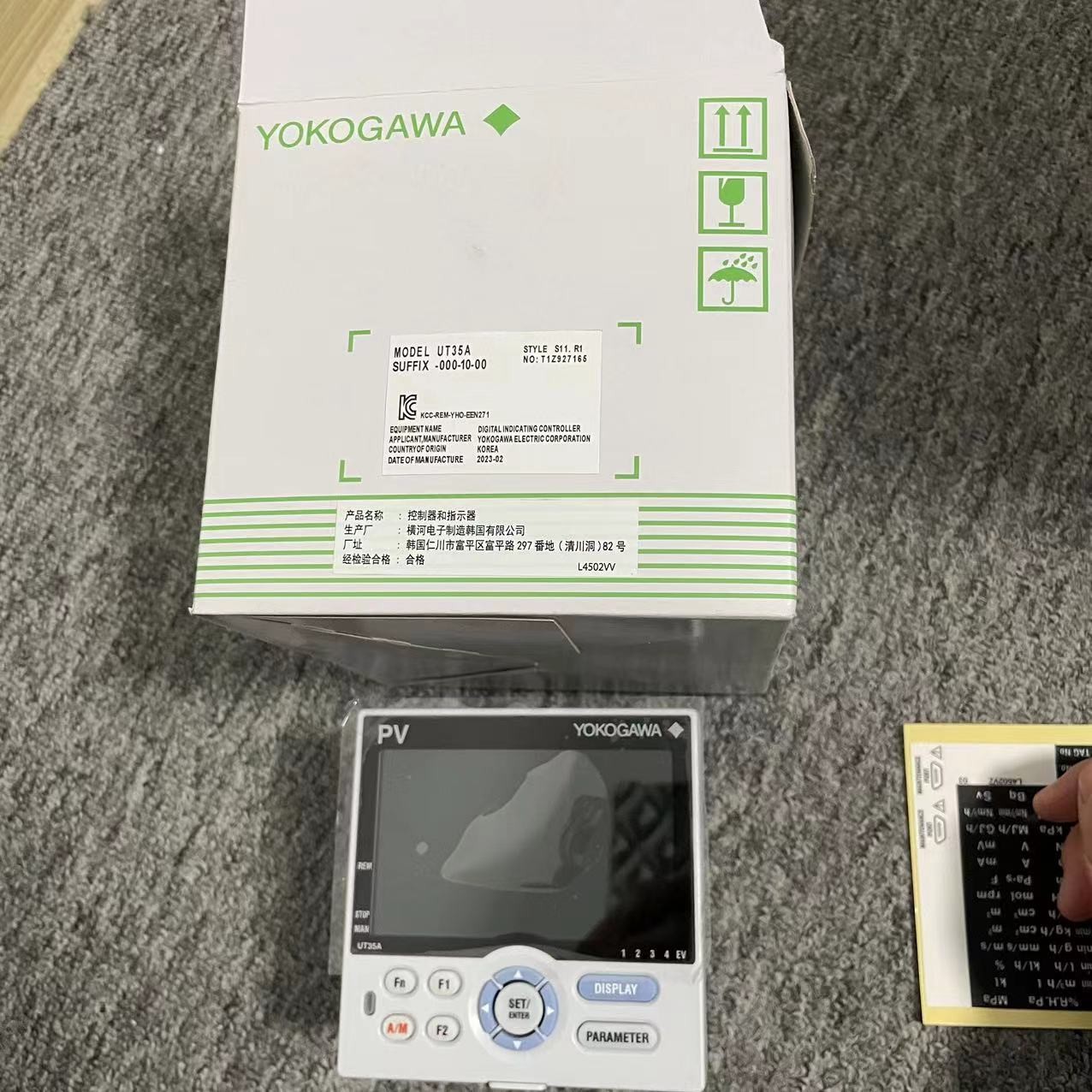

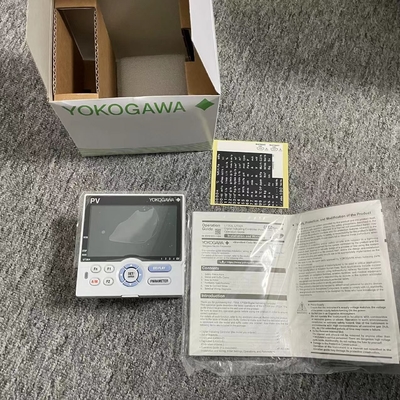

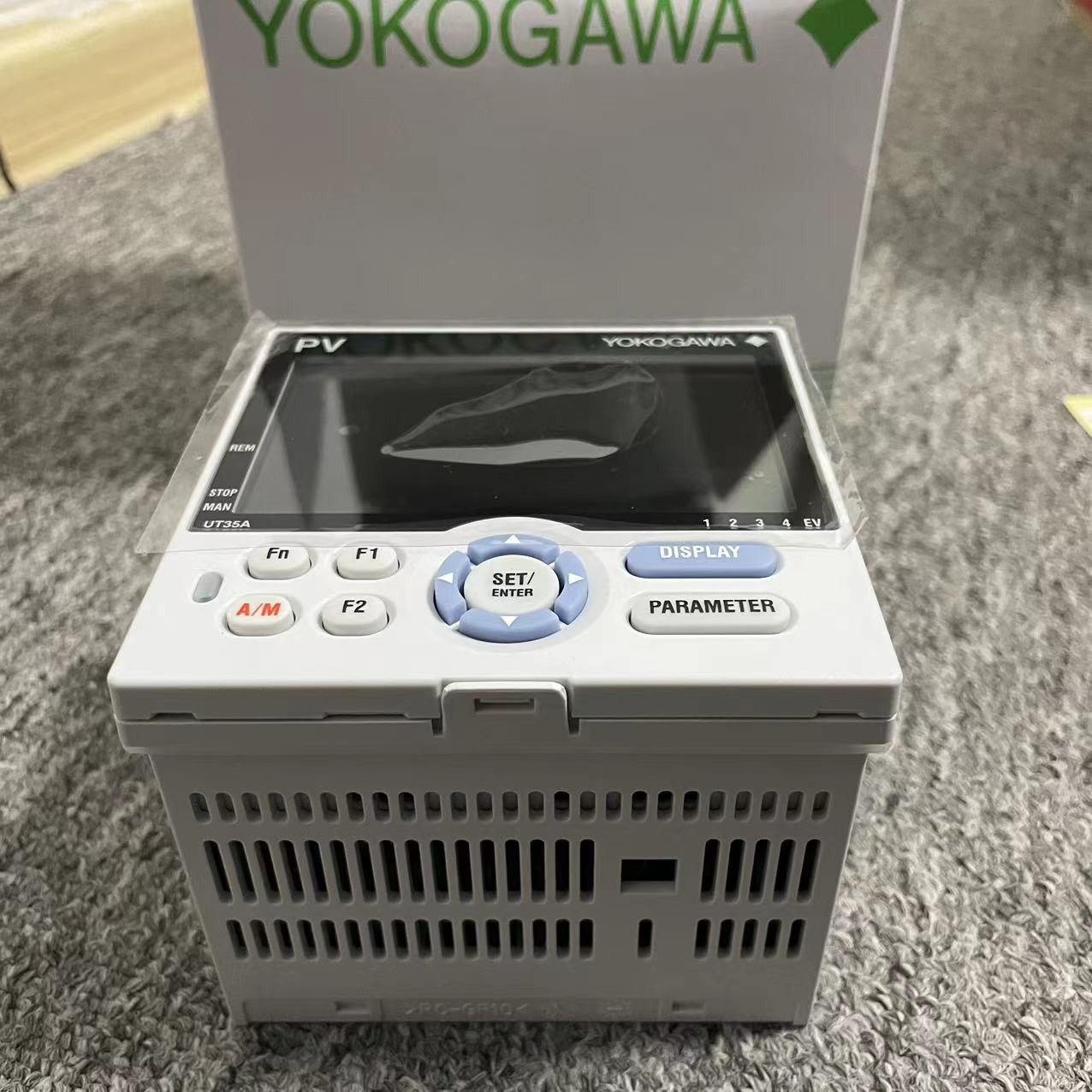

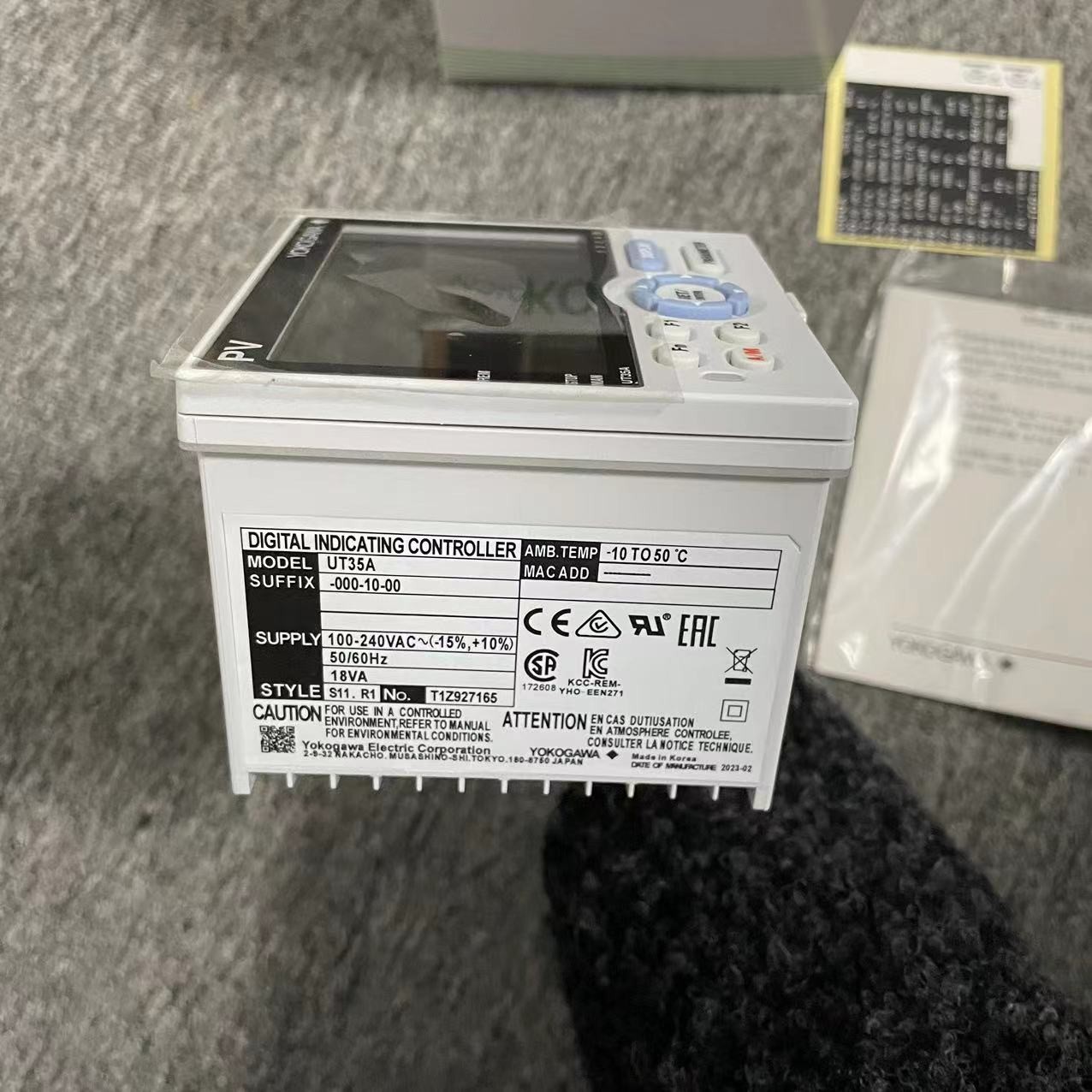

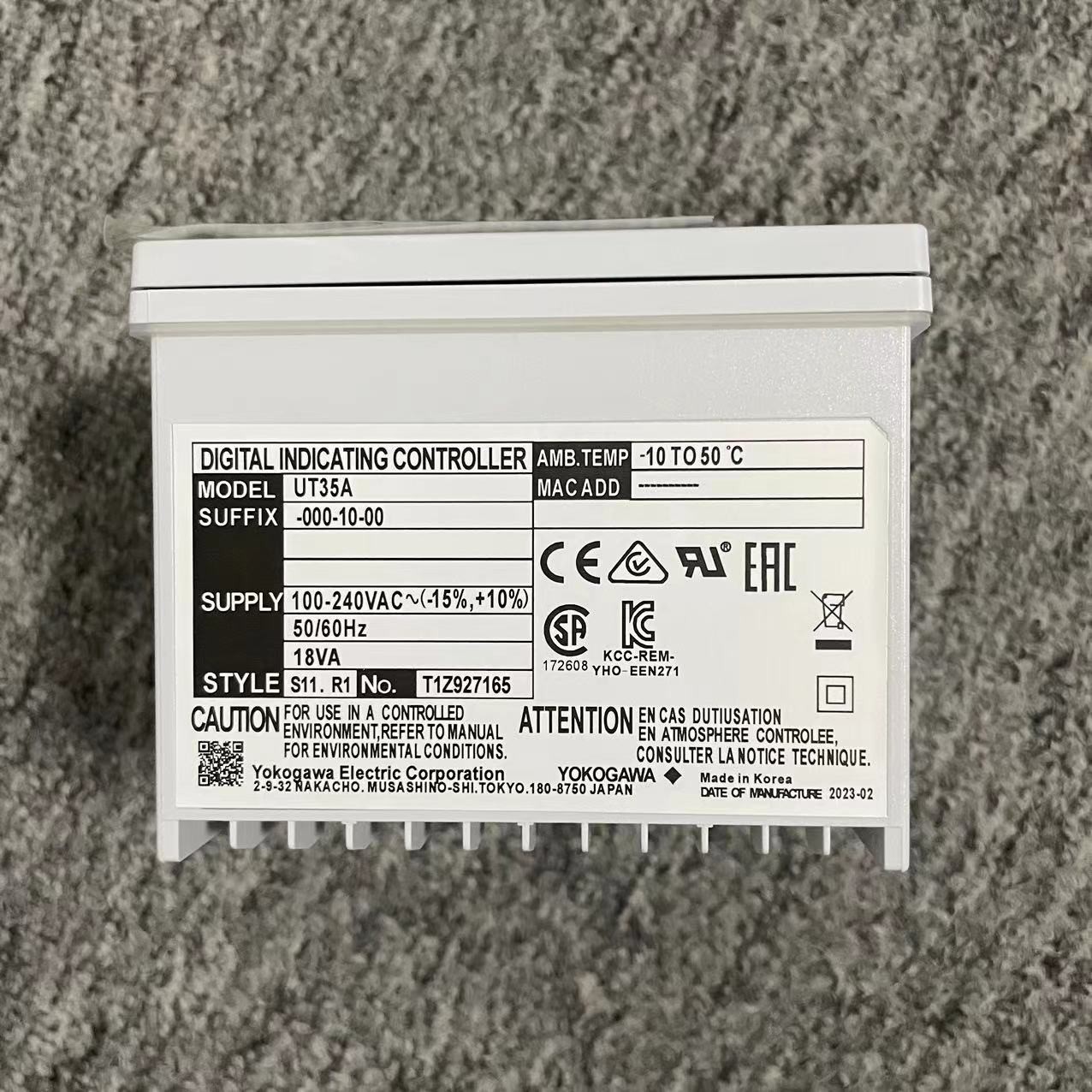

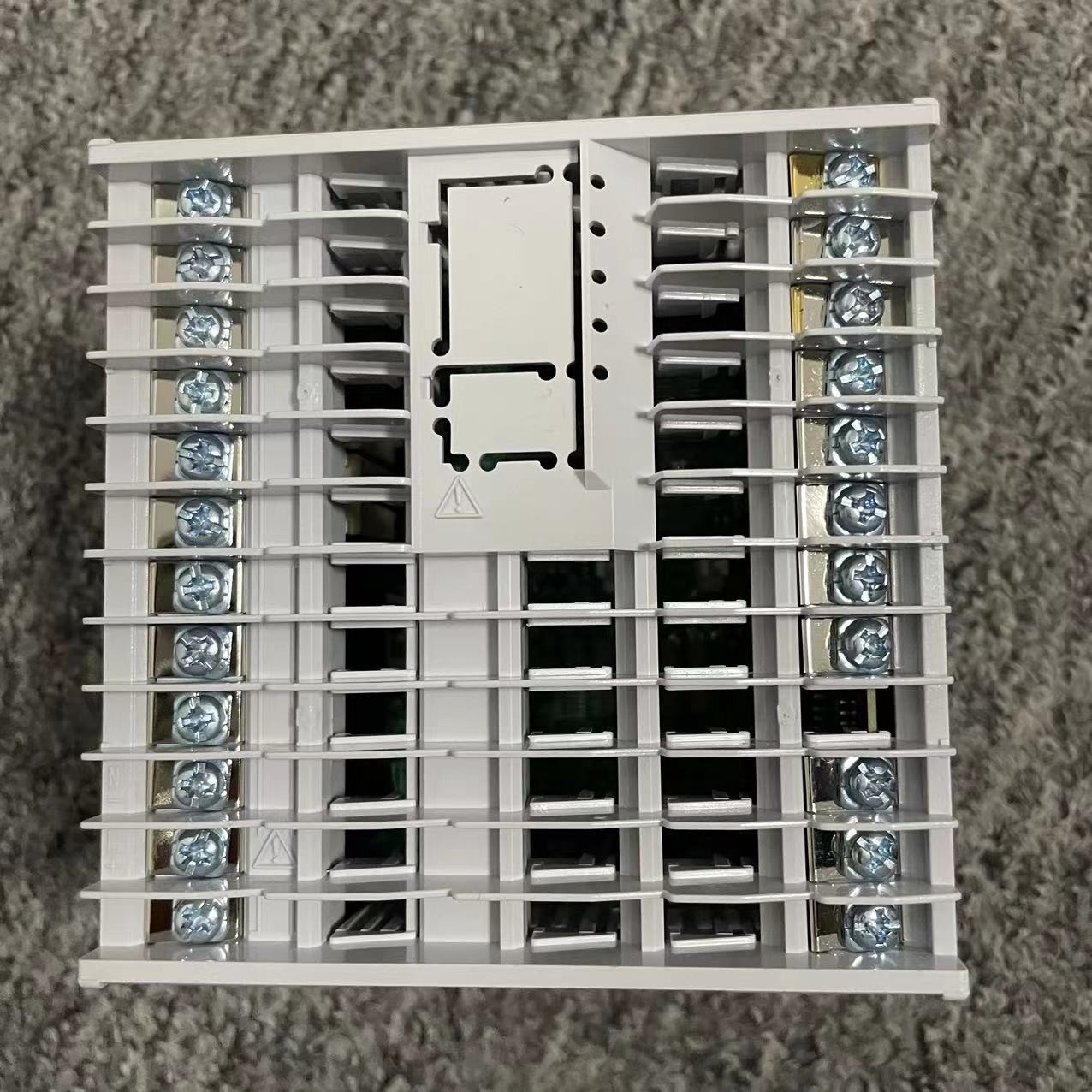

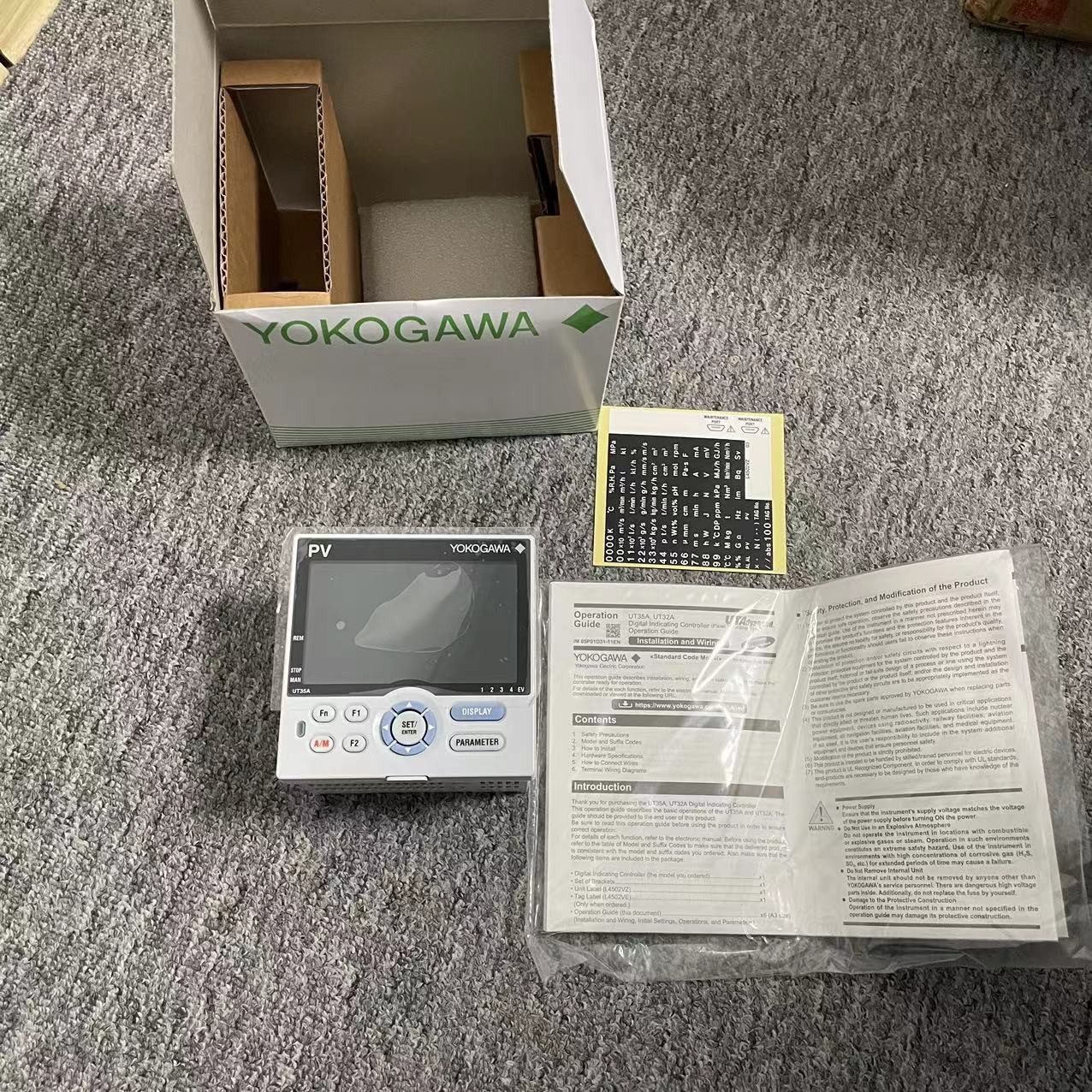

UT35A-001-10-00 Oryginalny cyfrowy sterownik temperatury do zastosowań przemysłowych

Kontrolery temperatury UT35A i UT32A wykorzystują łatwo czytelny, 14-segmentowy, duży kolorowy wyświetlacz LCD wraz z klawiszami nawigacyjnymi, co znacznie zwiększa możliwości monitorowania i obsługi.Funkcja sekwencji drabiny jest standardową. Krótka głębokość sterownika pomaga zaoszczędzić przestrzeń na tablicy przyrządów. UT35A/UT32A obsługuje również otwarte sieci, takie jak komunikacja Ethernet.

Wymagania dotyczące kontroli temperatury UT35A i UT32A

• 4 wartości docelowych (numery PID) dostępne jako standardowe
• 3 niezależne od alarmu wspólne końcówki dostępne standardowo
• Programy sekwencji drabiny mogą być zbudowane
• Prosta obsługa
• Do 8 DO (dostępne kombinacje)
• Dostępny jest podręcznik obsługi w wielu językach (japoński, angielski, niemiecki, francuski, hiszpański, chiński i koreański).
• Szczegółowy model kodu dostępny do dostosowania specyfikacji najbardziej odpowiednich dla Ciebie.

• Kontrola zaawansowana

  Tryby sterowania

  Tryb sterowania umożliwia łatwe konfigurowanie ustawień i wprowadzanie zmian parametrów.

• Kontrola w jednej pętli

• 5 Wbudowane typy sterowania

  • Kontrola PID
  • Układ sterowania włączeniem/wyłączeniem (1 punkt histerezy)
  • Układ sterowania włączeniem/wyłączeniem (2 punkty histerezy)
  • Dwie pozycje, dwa poziomy sterowania
  • System sterowania ogrzewaniem/chłodzeniem



  Odpowiedź między powyższym trybem sterowania a typami sterowania dla każdego modelu można znaleźć w specyfikacji.

  Kontrola sekwencji drabiny

  Dzięki wbudowanemu sterowaniu sekwencją drabiny, zakres zastosowań jest znacznie zwiększony.Funkcja sterowania sekwencją drabiny może zastąpić mały PLC wymagany przez aplikacjęKontrola sekwencji i kontrola PID mogą być wykonywane jednocześnie.

• Monitorowanie i kontrola maszyn zewnętrznych
  Na przykład: żarówki, przełączniki, zegary
• Łatwe rozwiązywanie funkcji logiki cyfrowego wejścia/wyjścia.
  Liczba podstawowych typów poleceń: 13
  Liczba typów poleceń aplikacji: 73

• [Przykład instrukcji dotyczące drabiny]	[Przykład programowania drabiny]

  Przykłady aplikacji programu sekwencji drabin

  Obwody sterowania sekwencją alarmową można zmniejszyć
  Program sekwencji drabin jest wbudowany w standardowym systemie UTAdvanced.umożliwiając w ten sposób obniżenie kosztów.

  [Tradycyjny] Działanie alarmowe zostało wykonane przez obwód sterowania sekwencją (relej, zegarek itp.) poza sterownikiem.

  [UTAadvanced] Działanie alarmowe jest wykonane przez program sekwencji drabiny wewnątrz UTAadvanced, co umożliwia obniżenie kosztów.





  Obciążenie systemu hosta jest zmniejszone

  [Tradycyjny] Różne rodzaje danych analogowych były przechwytywane w systemie hosta (PLC itp.) i obliczane, a wyniki były przetwarzane przez sterownik pola do sterowania za pomocą polecenia.

  [UTAadvanced] UTAadvanced z maksymalnie 4 wejściami analogowymi* umożliwia bezpośrednie przechwytywanie różnego rodzaju danych analogowych do sterownika i ich obliczanie przez program drabiny,w ten sposób zmniejszając obciążenie budowy systemu hostaDziałanie: Różne rodzaje danych analogowych zostały przechwycone w systemie hosta (PLC itp.) i obliczone, a wyniki zostały przetworzone przez sterownik terenowy do sterowania za pomocą polecenia. * W przypadku UT55A



  Uniwersalne wejście/wyjście
  Wybierz typ wejścia i wyjścia za pomocą konfiguracji

  Powszechne wejście

  Wybierz z napięcia TC, RTD, mV/DC i prądu stałego.

  Typ i zakres wejścia można wybrać za pomocą przedniego panelu lub za pomocą oprogramowania do ustawiania parametrów LL50A.

• Dokładność wskazania ±0,1%.
• Podłącz do dwóch nadajników jednocześnie.

• Wszystkie przyrządy posiadają zasilacz 15 V (15 V LPS) dla nadajnika.
  Ponadto, dla niektórych przyrządów dostępny jest jednocześnie 24 V LPS jako opcjonalna funkcja.



  Powszechna moc wyjściowa

  Użytkownik może wybierać wyjścia relaju, impulsu napięcia i prądu.

• Wyjście przekaźnika: sterowanie włączeniem/wyłączeniem, sterowanie PID proporcjonalne do czasu
• Wyjście impulsu napięcia: sterowanie PID proporcjonalne do czasu
• Prąd wyjściowy: ciągła kontrola PID

• System sterowania ogrzewaniem/chłodzeniem posiada dwa zestawy uniwersalnych wyjściów.

• Dostępne są dowolne kombinacje wyjścia relé, impulsu i prądu.

• Wykorzystuje się PID proporcjonalny do pozycji, aby uruchomić silnikowy zawór sterujący.

• Funkcja sterowania PID proporcjonalnego do pozycji ma dwa zestawy wyjścia przekaźnika do bezpośredniego/odwrotnego obrotu silnikowego zaworu sterującego.
• Dostępne jest również wejście przewodu przesuwnego do odsyłania pozycji zaworu.

• Funkcja automatycznego dostrojenia (AT)

  Następujące warunki mogą być ustawione w celu zwiększenia dokładności obliczania stałych PID przy użyciu AT.

• Do wyboru dostępne są dwa rodzaje algorytmów do obliczania stałych PID.
