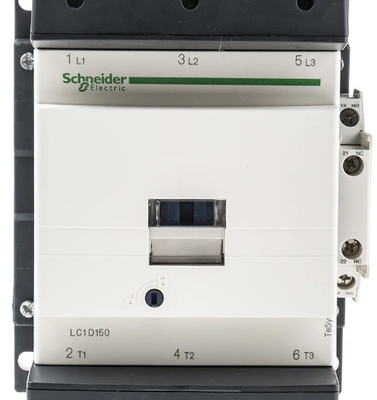

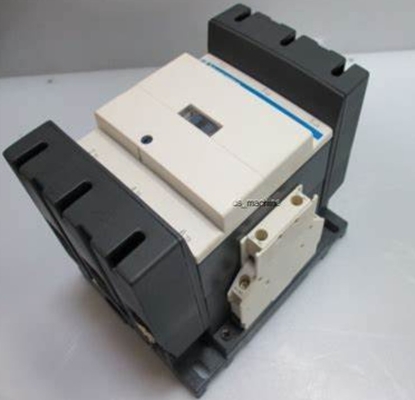

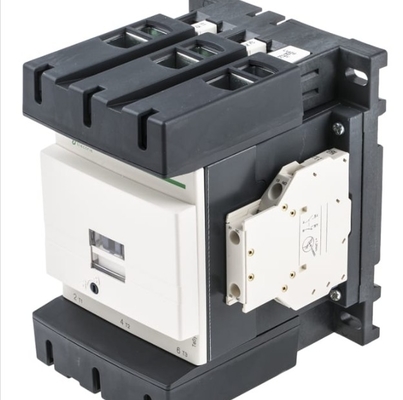

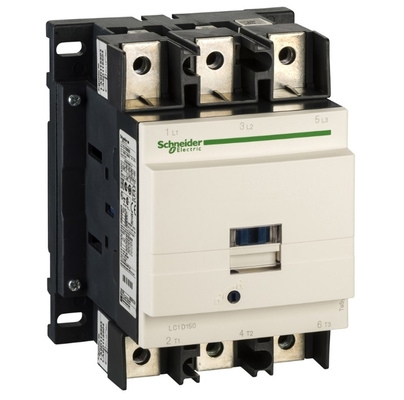

Kontaktor IEC, TeSys Deca, nieodwracalny, 150A, 100HP przy 480VAC, do 100kA SCCR, 3 fazy, 3 NO, cewka 24VDC, otwarty styl

  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
  • IEC Contactor, TeSys Deca, Nonreversing, 150A, 100HP At 480VAC, Up To 100kA SCCR, 3 Phase, 3 NO, 24VDC Coil, Open Style
Miejsce pochodzenia Chiny
Nazwa handlowa Schneider
Orzecznictwo CE
Numer modelu LC1D150BD
Minimalne zamówienie 1
Cena USD$150
Szczegóły pakowania Karton
Czas dostawy 4-6 tygodni
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500szt

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Zakres TeSys skala produktu TeSys Deca
skrócona nazwa urządzenia LC1D opis biegunów 3P
Podkreślić

Kontaktor IEC o mocy 100 KM

,

Kontaktor 150A IEC

,

Kontaktor IEC 3-fazowy
Zostaw wiadomość
opis produktu



Zakres TeSys
Skala produktu TeSys Deca
Typ produktu lub komponentu Stycznik
Krótka nazwa urządzenia LC1D
aplikacja stycznika Obciążenie rezystancyjne
Kontrola silnika
Kategoria wykorzystania AC-3
AC-4
AC-1
AC-3e
opis słupów 3P
[Ue] znamionowe napięcie robocze Obwód zasilania <= 1000 V AC 25...400 Hz
Obwód zasilania <= 300 V DC
[Ie] znamionowy prąd roboczy 200 A (przy <140,0000000000 °F (60 °C)) przy <= 440 V AC AC-1 dla obwodu mocy
150 A (przy <140,0000000000 °F (60 °C)) przy <= 440 V AC AC-3 dla obwodu mocy
150 A (przy <140,0000000000 °F (60 °C)) przy <= 440 V AC AC-3e dla obwodu mocy
[Uc] napięcie obwodu sterującego 24 V prądu stałego
Uzupełniający
Moc silnika kW 40 kW przy 220...230 V AC 50/60 Hz (AC-3)
75 kW przy 380...400 V AC 50/60 Hz (AC-3)
80 kW przy 415...440 V AC 50/60 Hz (AC-3)
90 kW przy 500 V AC 50/60 Hz (AC-3)
100 kW przy 660...690 V AC 50/60 Hz (AC-3)
75 kW przy 1000 V AC 50/60 Hz (AC-3)
22 kW przy 400 V AC 50/60 Hz (AC-4)
40 kW przy 220...230 V AC 50/60 Hz (AC-3e)
75 kW przy 380...400 V AC 50/60 Hz (AC-3e)
80 kW przy 415...440 V AC 50/60 Hz (AC-3e)
90 kW przy 500 V AC 50/60 Hz (AC-3e)
100 kW przy 660...690 V AC 50/60 Hz (AC-3e)
75 kW przy 1000 V AC 50/60 Hz (AC-3e)
Maksymalna moc znamionowa 40 KM przy 200/208 V AC 50/60 Hz dla silników trójfazowych
50 KM przy 230/240 V AC 50/60 Hz dla silników trójfazowych
100 KM przy 460/480 V AC 50/60 Hz dla silników trójfazowych
125 KM przy 575/600 V AC 50/60 Hz dla silników trójfazowych
Kod zgodności LC1D
Skład styku bieguna 3 NIE
Pokrywa ochronna Z
[Ith] konwencjonalny swobodny prąd cieplny 200 A (przy 140,0000000000 °F (60 °C)) dla obwodu mocy
IRMS znamionowa zdolność produkcyjna 140 A AC dla obwodu sygnalizacyjnego zgodnego z normą IEC 60947-5-1
250 A DC dla obwodu sygnalizacyjnego zgodnego z normą IEC 60947-5-1
1660 A przy 440 V dla obwodu mocy zgodnego z normą IEC 60947
Znamionowa zdolność wyłączania 1400 A przy 440 V dla obwodu mocy zgodnego z normą IEC 60947
[Icw] znamionowy prąd krótkotrwały wytrzymywany 250 A 104,0000000000 °F (40 °C) - 10 min dla obwodu mocy
580 A 104,0000000000 °F (40 °C) - 1 min dla obwodu mocy
1200 A 104,0000000000 °F (40 °C) - 10 s dla obwodu mocy
1400 A 104,0000000000 °F (40 °C) - 1 s dla obwodu mocy
100 A - 1 s dla obwodu sygnalizacyjnego
120 A - 500 ms dla obwodu sygnalizacyjnego
140 A - 100 ms dla obwodu sygnalizacyjnego
Powiązana wartość znamionowa bezpiecznika 10 A gG dla obwodu sygnalizacyjnego zgodnego z normą IEC 60947-5-1
315 A gG przy <= 690 V typ koordynacji 1 dla obwodu mocy
250 A gG przy <= 690 V typ koordynacji 2 dla obwodu mocy
Średnia impedancja 0,6 mOhm - Ith 200 A 50 Hz dla obwodu mocy
Strata mocy na biegun 24 W AC-1
13,5 W AC-3
13,5 W AC-3e
[Ui] znamionowe napięcie izolacji Obwód zasilania 600 V CSA
Obwód zasilania 600 V UL
Obwód mocy 1000 V IEC 60947-4-1
Obwód sygnalizacyjny 690 V IEC 60947-1
Obwód sygnalizacyjny 600 V CSA
Obwód sygnalizacyjny 600 V UL
Kategoria przepięcia III
Stopień zanieczyszczenia 3
[Uimp] znamionowe napięcie udarowe wytrzymywane 8kV IEC 60947
Poziom niezawodności bezpieczeństwa B10d = 684932 cykli stycznika z obciążeniem znamionowym EN/ISO 13849-1
B10d = 10000000 cykli stycznika z obciążeniem mechanicznym EN/ISO 13849-1
Trwałość mechaniczna 8 cykli
Trwałość elektryczna 0,85 Mcykli 150 A AC-3 <= 440 V
1 Mcykle 200 A AC-1 <= 440 V
0,85 Mcykli 150 A AC-3e <= 440 V
Typ obwodu sterującego Standardowy prąd stały
Technologia cewek Z integralnym urządzeniem tłumiącym
Ograniczenia napięcia obwodu sterującego 0,75...1,2 Uc -40,0000000000…131,0000000000 °F (-40…55 °C) roboczy DC
0,15...0,4 Uc -40,0000000000…158,0000000000 °F (-40…70 °C) spadek DC
1...1,2 Uc 131,0000000000…158,0000000000 °F (55…70 °C) roboczy DC
Moc rozruchowa w W 270…365 W 68,0000000000 °F (20 °C)
Pobór mocy w stanie podtrzymania w W 2,4…5,1 W 68,0000000000 °F (20 °C)
Czas operacyjny 20...35 ms zamykanie
40...75 ms otwarcie
Stała czasowa 25 milisekund
Maksymalna szybkość działania 1200 cykli/h 140,0000000000 °F (60 °C)
Maksymalna szybkość działania 1200 cykli/h przy 60 °C
Połączenia - zaciski Obwód sterowania: zaciski śrubowe 2 0,002…0,004 in² (1…2,5 mm²) - sztywność przewodu: giętki z końcówką kablową
Obwód sterowania: zaciski śrubowe 1 0,002…0,004 in² (1…2,5 mm²) - sztywność przewodu: giętki z końcówką kablową
Obwód sterowania: zaciski śrubowe 1 0,002…0,004 in² (1…2,5 mm²) - sztywność przewodu: giętki bez końcówki przewodu
Obwód sterowania: zaciski śrubowe 2 0,002…0,004 in² (1…2,5 mm²) - sztywność przewodu: giętki bez końcówki przewodu
Obwód sterowania: zaciski śrubowe 1 0,002…0,004 in² (1…2,5 mm²) - sztywność przewodu: pełny bez końcówki przewodu
Obwód sterowania: zaciski śrubowe 2 0,002…0,004 in² (1…2,5 mm²) - sztywność przewodu: pełny bez końcówki przewodu
Obwód zasilania: złącze 1 0,02…0,2 cala² (10…120 mm²) - sztywność kabla: giętki bez końcówki kabla
Obwód zasilania: złącze 2 0,02…0,08 cala² (10…50 mm²) - sztywność kabla: giętki bez końcówki kabla
Obwód zasilania: złącze 1 0,02…0,2 cala² (10…120 mm²) - sztywność kabla: giętki z końcówką kablową
Obwód zasilania: złącze 2 0,02…0,08 cala² (10…50 mm²) - sztywność kabla: giętki z końcówką kablową
Obwód zasilania: złącze 1 0,02…0,2 cala² (10…120 mm²) - sztywność kabla: pełny bez końcówki kabla
Obwód zasilania: złącze 2 0,02…0,08 cala² (10…50 mm²) - sztywność kabla: pełny bez końcówki kabla
Moment dokręcania Obwód sterowania 10,6 lbf.in (1,2 Nm) zaciski śrubowe płaskie Ø 6 mm
Obwód sterowania 10,6 lbf.in (1,2 Nm) zaciski śrubowe
Złącze obwodu zasilania 106,2 lbf.in (12 Nm) sześciokątne 0,2 cala (4 mm)
Obwód sterowania 10,6 lbf.in (1,2 Nm) zaciski śrubowe Pozidriv nr 2
Skład styków pomocniczych 1 NIE + 1 NC
Typ styków pomocniczych Połączone mechanicznie 1 NO + 1 NC IEC 60947-5-1
Kontakt lustrzany 1 NC IEC 60947-4-1
Częstotliwość obwodu sygnalizacyjnego 25...400 Hz
Minimalne napięcie przełączania 17 V dla obwodu sygnalizacyjnego
Minimalny prąd przełączania 5 mA dla obwodu sygnalizacyjnego
Rezystancja izolacji > 10 MOhm dla obwodu sygnalizacyjnego
Czas bez nakładania się 1,5 ms przy odłączeniu zasilania między stykiem NC i NO
1,5 ms przy wzbudzeniu pomiędzy stykiem NC i NO
Wsparcie montażowe Kolej
Płyta
Środowisko
Normy CSA C22.2 nr 14
PN-EN 60947-4-1
IEC 60947-4-1
IEC 60335-1: Klauzula 30.2
IEC 60335-2-40:Załącznik JJ
UL 60335-2-40:Załącznik JJ
UL 60947-4-1
CSA C22.2 nr 60947-4-1
JIS-C8201-4-1
Certyfikaty produktów UL
CCC
CSA
CE
UKCA
Morski
EAC
Stopień ochrony IP IP20 przód IEC 60529
Zabieg ochronny ZŁODZIEJ 60068-2-30
Wytrzymałość klimatyczna IACS E10 narażenie na wilgotne ciepło
Dopuszczalna temperatura otoczenia wokół urządzenia -40,0000000000…140,0000000000 °F (-40…60 °C)
140,0000000000…158,0000000000 °F (60…70 °C) z obniżeniem wartości znamionowych
Wysokość operacyjna 0...9842,52 stóp (0...3000 m)
Odporność na ogień 1562,0000000000 °F (850 °C) IEC 60695-2-1
Ognioodporność V1 zgodny z UL 94
Wytrzymałość mechaniczna Stycznik wibracyjny otwarty 2 Gn, 5...300 Hz)
Stycznik wibracji zamknięty 4 Gn, 5...300 Hz)
Stycznik wstrząsów zamknięty 15 Gn przez 11 ms)
Stycznik wstrząsów otwarty 6 Gn przez 11 ms)
Wysokość 6,2 cala (158 mm)
Szerokość 4,7 cala (120 mm)
Głębokość 5,4 cala (136 mm)
Masa netto 5,5 funta (USA) (2,5 kg)
Szczegóły zamówienia i wysyłki
Kategoria US10I1222359
Harmonogram rabatów 0I12
GTIN 3389110475982
Możliwość zwrotu Tak
Kraj pochodzenia FR
Jednostki pakowania
Typ jednostki opakowania 1 PCE
Liczba jednostek w opakowaniu 1 1
Pakiet 1 Wysokość 6,9 cala (17,5 cm)
Pakiet 1 Szerokość 7,5 cala (19 cm)
Długość pakietu 1 8,5 cala (21,5 cm)
Pakiet 1 Waga 5,454 funta (amerykańskiego) (2,474 kg)
Typ jednostki opakowania 2 S06
Liczba jednostek w pakiecie 2 27
Pakiet 2 Wysokość 29,5 cala (75 cm)
Pakiet 2 Szerokość 23,6 cala (60 cm)
Długość pakietu 2 31,5 cala (80 cm)
Pakiet 2 Waga 175,925 funta (amerykańskiego) (79,798 kg)
