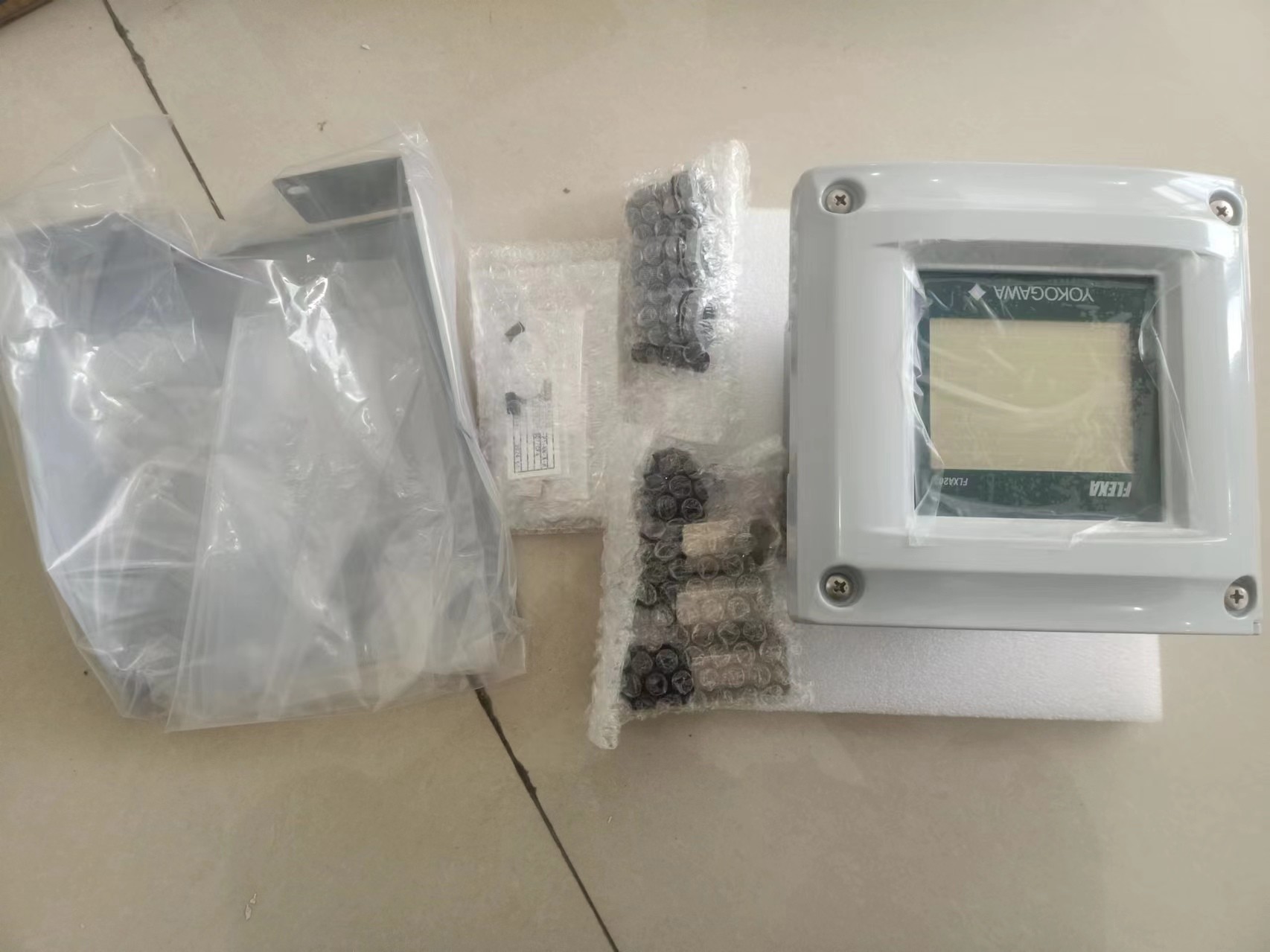

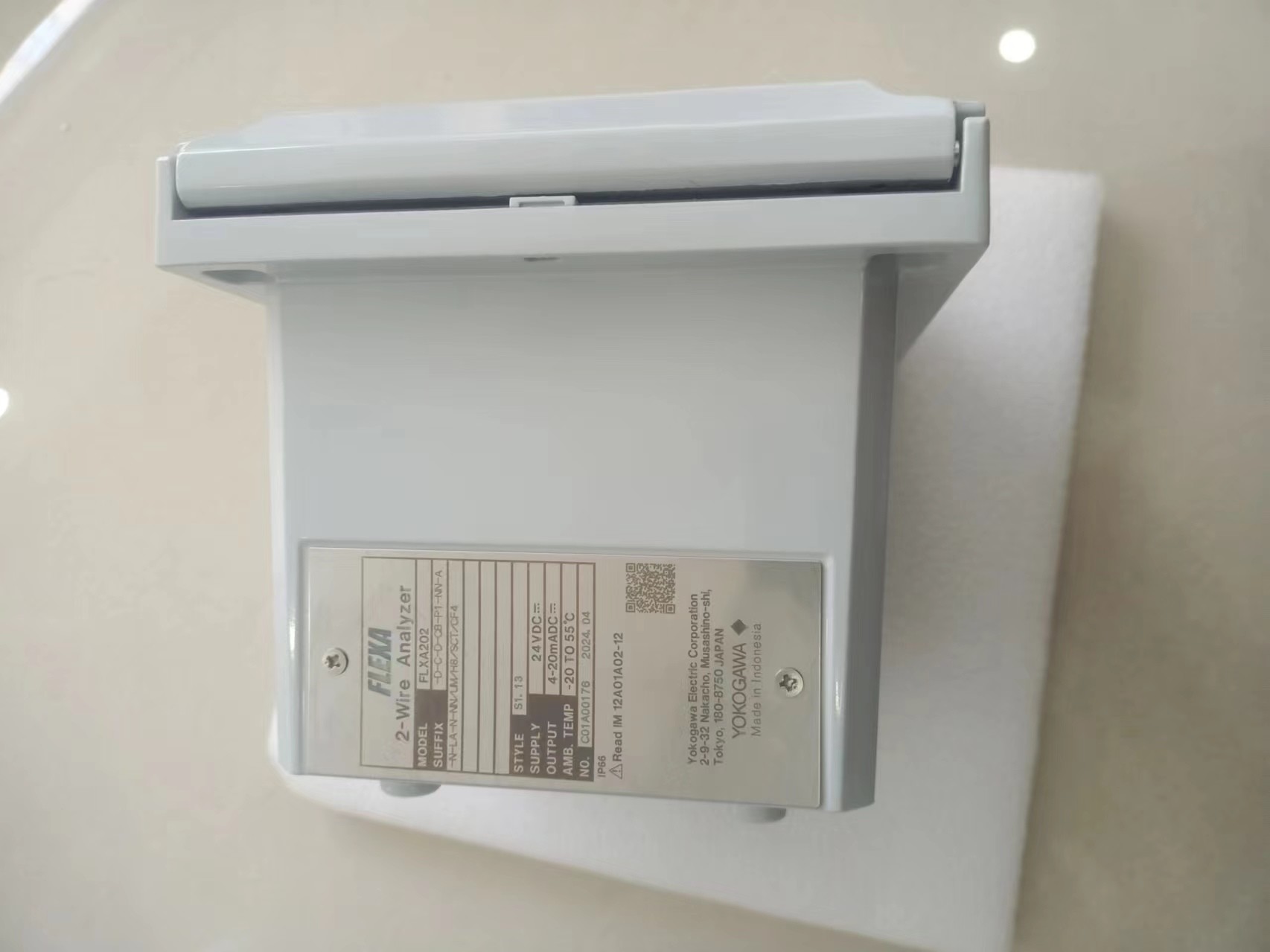

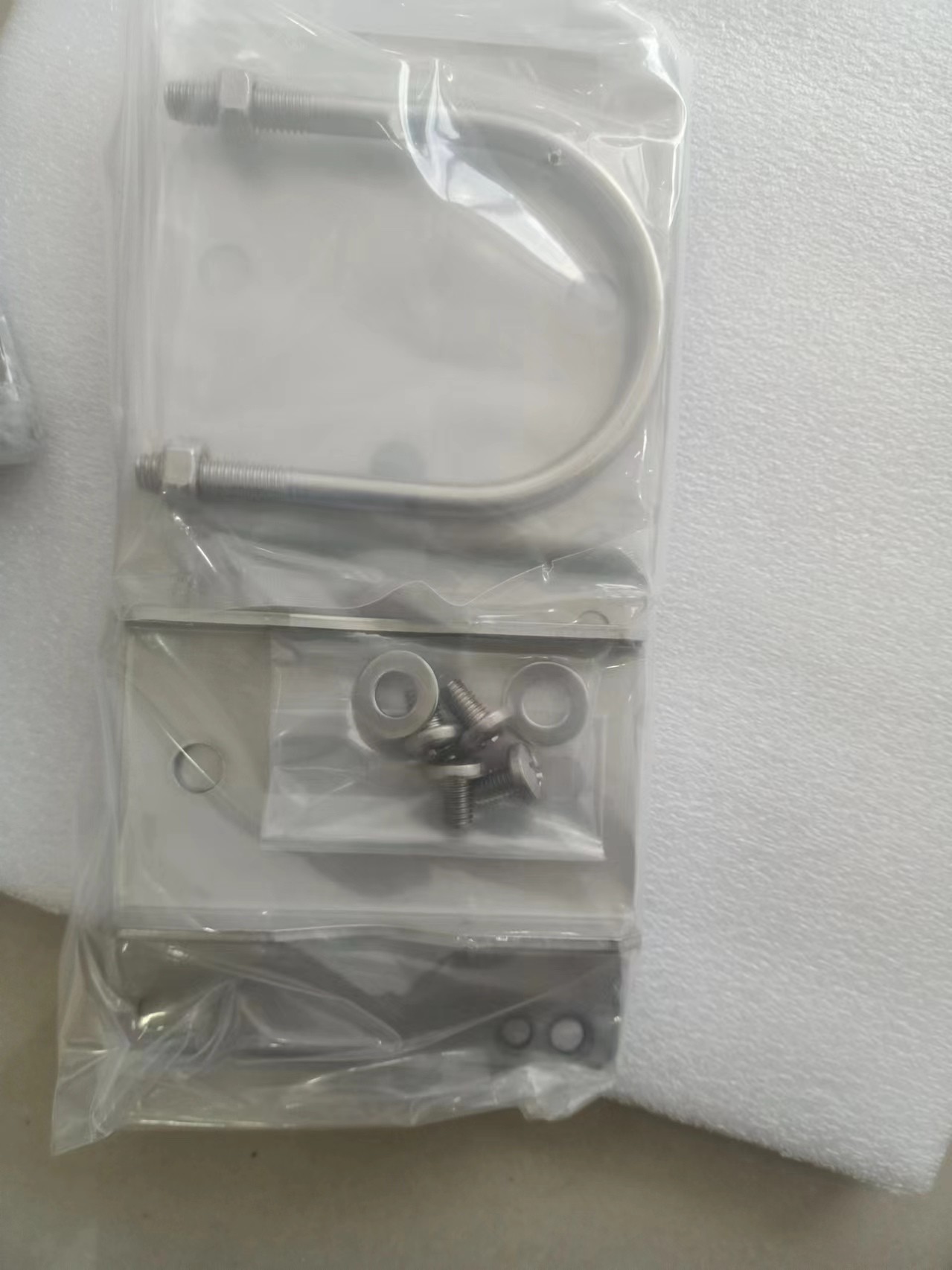

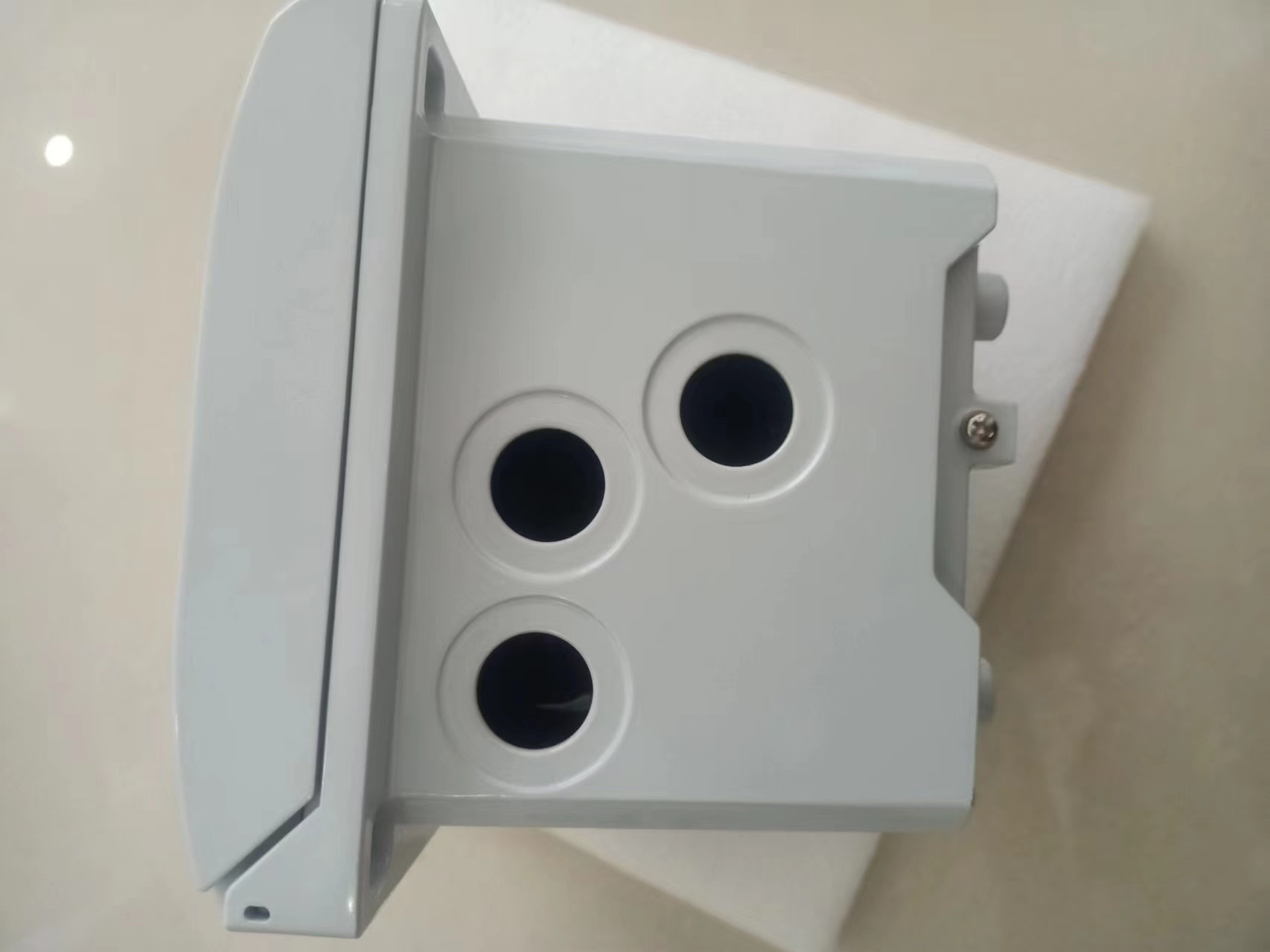

Yokogawa FLXA202 2-przewodowy podwójny kanał nadajnika/analizatora z Japonii

Przewodność indukcyjna (ISC) ■ Specyfikacja wejścia Kompatybilny z serią indukcyjnej przewodności Yokogawa ISC40 z zintegrowanym czujnikiem temperatury: NTC30k lub Pt1000. ■ Przewodność w zakresie wejścia:0 do 2000 mS/cm przy temperaturze odniesienia 25 oC. Temperatura: -20 do 140 oC Długość kabla: maks. 60 metrów łączna długość kabla czujnika stałego + WF10 ((J) kabel przedłużający.Wpływ kabla można regulować poprzez wykonanie AIR CAL z kablem podłączonym do komórki suchej. ■ Zakres wyjściowy Przewodność: min. przedział: 100 μS/cm max. przedział: 2000 mS/cm (maksymalnie 90% zerowe tłumienie) Temperatura: min. przedział 25 oC max.przedział 160 oC ■ Wydajność (dokładność) (specyfikacje wyrażone są za pomocą symulowanych danych wejściowych)) (Przepustowość wynosi 0-100 μS/cm lub więcej) Przewodność: Liniowość: ±(0,4 % F.S. + 0,3 μS/cm) Powtarzalność: ±(0,4 % F.S. + 0,3 μS/cm) Temperatura: ±0,3 oC Odpowiedź krok:90 % (< 2 dekady) w 8 sekund Uwaga: "FS" oznacza maksymalną wartość ustawienia wyjścia analizatora. 2-4. Tlen rozpuszczony (DO) ■ Specyfikacja wejścia FLXA202 akceptuje wyjście z membranowych czujników tlenu rozpuszczonego.Te czujniki mogą być typu galwanicznego, gdzie czujnik generuje własne napięcie napędowe lub typu polarograficznego, gdzie czujnik wykorzystuje zewnętrzne napięcie napędowe z przetwornika.Zakres wejścia wynosi od 0 do 50 μA dla czujników galwanicznych i od 0 do 1 mikro A dla czujników polarograficznych. Do kompensacji temperatury FLXA202 akceptuje elementy Pt1000 (czujnik DO30) i NTC22k (czujniki OXYFERM i OXYGOLD). ■ Zakres wejścia czujnika DO30: Tlen rozpuszczony: 0 do 50 mg/l (ppm) Temperatura:-20 do 150 oC Uwaga: Temperatura procesu dla DO30 wynosi 0 do 40 oC Czujniki Hamiltona: Oxyferm: Zakres pomiaru: 10 ppb do 40 ppm Zakres temperatury: 0 do 130 oC Oxygold G: Zakres pomiaru:2 ppb do 40 ppm Zakres temperatury: 0 do 130 oC Złoto tlenowe B: Zakres pomiarów: 8 ppb do 40 ppm Zakres temperatur: 0 do 100 oC ■ Zakres wyjściowy stężenie DO: mg/l (ppm): min.: 1 mg/l (ppm) max.: 50 mg/l (ppm) ppb: min.: 1 ppb max.:9999 ppb % nasycenia: min.: 10 % maks.: 600 % Temperatura: min. przedział 25 oC max. przedział 170 oC ■ Wydajność (dokładność) (specyfikacje wyrażone są przy użyciu symulowanych danych wejściowych) Wydajność w trybie ppm: liniowość: ±0.05 ppm lub ±00,8% F.S., zależnie od tego, która z tych wartości jest większa Powtarzalność: ±0,05 ppm lub ±0,8% F.S., zależnie od tego, która z tych wartości jest większa Dokładność: ±0,05 ppm lub ±0,8% F.S., zależnie od tego, która z tych wartości jest większa Wydajność w trybie ppb: Liniowość: ±1 ppb lub ±0.8% F.S., zależnie od tego, która z tych wartości jest większa Powtarzalność: ±1 ppb lub ±0,8% F.S., zależnie od tego, która z tych wartości jest większa Dokładność: ±1 ppb lub ±0,8% F.S., zależnie od tego, która z tych wartości jest większa Temperatura Liniowość: ±0,3 oC Powtarzalność: ±0,1 oC Dokładność:±0,3 oC Uwaga: "F.S". oznacza maksymalną wartość ustawienia mocy analizatora. 2-5. pH/potencjał redukcji utleniania (pH/ORP) z czujnikiem cyfrowym,FU20F pH/ORP SENCOM Sensor ■ Specyfikacja wejścia Dwu-dyrekcyjna komunikacja cyfrowa (RS-485) między FU20F a FLXA202 ■ Zakres wejścia (w zależności od FU20F) pH■ Zakres pH: min. przedział 1 pH max. przedział 20 pH ORP: min. przedział 100 mV max. przedział 3000 mV rH: min. przedział 2 rH max.przedział 100 rH Temperatura: min. przedział 25 oC max. przedział 170 oC 02 lutego 2016-00 4 Wszystkie prawa zastrzeżone. Copyright © 2015, Yokogawa Electric Corporation GS 12A01A03-01EN 3.Jeden wyjście 4-20 mA DC Note: Tolerancja: ±0,02 mA Dwu kierunkowa komunikacja cyfrowa HART, nakładana na sygnał mA (4-20 mA) Funkcja wyjściowa: Liniowa lub Nieliniowa (21-stopniowa tabela) Funkcja wypalenia:(NAMUR 43 z wyjątkiem ISC) bez HART/PH201G: Dołu: 3,6 mA (sygnał: 3,8 do 20,5 mA dla pH/ORP, SC i DO) (sygnał: 3,9 do 20,5 mA dla ISC) Do góry: 22 mA Z HART/PH201G: Dołu: 3,6 mA dla pH/ORP, SC i DO Dołu: 3,9 mA dla ISC (sygnał: 3,8 do 20.5 mA dla pH/ORP, SC i DO) (sygnał: 3,9 do 20,5 mA dla ISC) Do: 22 mA ■ Zasilanie nominalny 24 V system zasilany pętlą prądu stałego jeden (1) moduł czujnika (1 wejście): 16 do 40 V prądu stałego (dla pH/ORP (sensor analogowy),SC i DO) od 17 do 40V DC (dla ISC) od 21 do 40V DC (dla czujnika pH/ORP SENCOM) dwa (2) moduły czujnika (2 wejścia): od 22,8 do 40 V prądu stałego (dla pH/ORP (analogicznego czujnika), SC i DO) Uwaga: gdy FLXA202 jest używany w trybie wielokrotnego upuszczania komunikacji HART, sygnał wyjściowy zmienia się z 12.5 mA DC do 4 mA DC tuż po włączeniu zasilania. Należy zapewnić wystarczające zasilanie przyrządów.SC i DO Rysunek 2 Napięcie zasilania i opór obciążenia dla czujnika SENCOM ISC i pH/ORP. 02, 2016-00 ● Maksymalna odporność na obciążenie pH/ORP (czujnik analogowy), SC i DO: patrz rysunek 1. Czujnik ISC i pH/ORP SENCOM: patrz rysunek 2. ■ Wyświetlacz LCD z ekranem dotykowym: Czarno-biały:213 x 160 pikseli Dostępna regulacja kontrastu na ekranie dotykowym Język wiadomości: 12 (angielski, chiński, czeski, francuski, niemiecki, włoski, japoński, koreański, polski, portugalski, rosyjski i hiszpański) Jeden analizator posiada wszystkie 12 języków.Opis dla wybranych języków i nazwy języków są napisane w języku angielskim. Uwaga: tylko angielskie alfabety i cyfry są dostępne dla numeru znacznika, dodatkowy opis dla każdej wartości na ekranie wyświetlania i hasła.12 języków.4 Mechaniczne i inne ■ Obudowa, pokrywa: • Odlewy ze stopu aluminium + powłoka epoksydowa • Odlewy ze stopu aluminium + powłoka uretanu • Odlewy ze stopu aluminium + powłoka wysokiej odporności na korozję Kolor:Srebrno-szara Ochrona: IP66 (z wyjątkiem Kanady), typ 4X (z wyjątkiem Kanady), typ 3S/4X (Kanada) ■ Rozmiar kabla i końcówki Rozmiar kabla: średnica zewnętrzna: od 6 do 12 mm (odpowiedni dla przewodu kablowego M20) Rozmiar śruby końcowej:M4 moment obrotowy śruby: 1.2 N•m Terminal drutu: Terminal szpilkowy, terminal pierścieniowy i terminal łopatowy mogą być używane do końcówek zasilania analizatora i końcówek czujników. Terminal uziemienia: należy użyć terminalu pierścieniowego.Terminal szpilkowy: średnica szpilki: maks. 1,9 mm; końcówka pierścienia i łopatki: szerokość: maks. 7,8 mm ■ Wjazd kablowy 3 otwory, przewód M20 x 3 sztukale nie zmontowane w analizatorze. ■ Montowanie Sprzęt montażowy (opcjonalny): • Uniwersalny zestaw montażowy (Uwaga) • Sprzęt montażowy rur i ścian • Sprzęt montażowy paneli Uwaga:Ten zestaw zawiera urządzenia do montażu rur i ścian oraz urządzenia do montażu paneli. Kaputa (opcja):• Stal nierdzewna • Stal nierdzewna z powłoką uretanową • Stal nierdzewna z powłoką epoksydową, tabliczka, na której umieszczony jest numer tagu, jest dostarczana wraz z analizatorem.8 40 Pomiar napięcia (V) 2 czujnikami Opór obciążenia (Ω) Zakres cyfrowej komunikacji (HART) 250 304 600 516 1000 0 18 24.7 V - 11.5 0.022 R = 1295 17 22.86 40 Z wyjątkiem SENCOM Napięcie (V) Opór obciążeniu (Ω) Zakres cyfrowej komunikacji (HART) 18.2 21 5 Wszystkie prawa zastrzeżone. Copyright © 2015,Yokogawa Electric Corporation GS 12A01A03-01EN ■ Adapter przewodów z opcjonalnym adapterem • G1/2 (ilośćM20 x 1,5 (ilość: 3) Adaptory te są dostarczane z analizatorem, ale nie są zmontowane do analizatora.■ Wielkość obudowy 165 x 165 x 155 mm (W x H x D) (bez przewodu) ■ Masa przybliżona. 2.5 kg ■ Temperatura pracy otoczenia -20 do +55 oC ■ Temperatura przechowywania -30 do +70 oC ■ Wilgotność 10 do 90% RH w temperaturze 40oC (nie kondensacyjna) ■ Dokument; Książka papierowa: Podręcznik uruchomienia napisany w języku angielskim Start-up Manual written in English User's Manual written in English Safety Regulations Manual for European region written in 25 languages General Specifications written in English Technical Information for HART Communication written in English User Setting Table of 5 kinds of measurement/sensor type written in English ■ Regulatory Compliance Safety: UL 61010-1 UL 61010-2-030 CAN/CSA-C22.2 nr.61010-1 CAN/CSA-C22.2 nr.61010-2-030 EN 61010-1 EN 61010-2-030 EMC: EN 61326-1 klasa A,Tabela 2 (do stosowania w miejscach przemysłowych) EN 61326-2-3 AS/NZS CISPR11 RCM: EN 55011 Klasa A, Grupa 1 Korea Standard zgodności elektromagnetycznej Klasa A 한국 전자파적합성 기준 Wysokość instalacji: 2000 m lub mniej Kategoria oparta na IEC 61010:I (uwaga 1) Stopień zanieczyszczenia na podstawie normy IEC 61010: 2 (Uwaga 2) Uwaga 1: Kategoria instalacji, zwana kategorią nad napięciem, określa napięcie odporne na impuls.Dwa przewody nadajnika) jest stosowany do podłączenia do obwodów, w których podejmowane są środki w celu ograniczenia przejściowych nad napięć do odpowiednio niskiego poziomuUwaga 2: Stopień zanieczyszczenia oznacza stopień obecności materiałów stałych, ciekłych, gazowych lub innych, które mogą zmniejszyć wytrzymałość dielektryczną.Bezpieczeństwo wewnętrzne i niepalne (kod sufiksowy Typ : -CB, -CD, -DD): Zatwierdzenie bezpieczeństwa wewnętrznego ATEX Stosowana norma Atmosfera wybuchowa EN 60079-0:2012/A11: 2013 Sprzęt - Wymogi ogólne EN 60079-11:2012 Ochrona sprzętu poprzez bezpieczeństwo wewnętrzne: II Kategoria: 1G T4: dla temperatury otoczenia:20 do 55oC Ciśnienie atmosferyczne: 80kPa (0,8bar) do 110kPa (1,1bar) IECEx Zatwierdzenie bezpieczeństwa wewnętrznego Stosowana norma IEC 60079-0: 2011 Część 0:Wyposażenie - Ogólne wymagania IEC 60079-11: 2011 Część 11: Ochrona sprzętu poprzez bezpieczeństwo wewnętrzne Typ ochrony Ex ia IIC T4 Ga T4: dla temperatury otoczenia:20 do 55oC Ciśnienie atmosferyczne: 80kPa (0,8bar) do 110kPa (1.1bar) FM Bezpieczeństwo wewnętrzne i zatwierdzenie niezwiązane z zachętą Stosowana norma Klasa-3600: Standardy homologacji 2011 dla urządzeń elektrycznych do stosowania w niebezpiecznych (sklasyfikowanych) miejscach Ogólne wymagania klasa-3610:Standardy homologacji 2010 dla urządzeń o bezpieczeństwie wewnętrznym i powiązanych urządzeń do stosowania w klasie I, II i III, Sekcja 1, Lokalizacje niebezpieczne (zaznaczone) Klasa-3611: 2004 Sprzęt elektryczny niepalący przeznaczony do użytku w klasach I i II, Sekcji 2 i Klasie III, Sekcje 1 i 2,Lokalizacje niebezpieczne (z klasyfikacją) klasa 3810: 2005 Urządzenia elektryczne do pomiaru, kontroli i użytku laboratoryjnego ANSI/NEMA 250:2014 Obudowy dla urządzeń elektrycznych (maksymalnie 1000 V) ANSI/ISA 60079-0 2013 Część 0:Wymagania ogólne ANSI/ISA 60079-11 2014 część 11: Ochrona sprzętu przez bezpieczeństwo wewnętrzne i Typ ochrony Klasa I, dział 1, grupy A, B, C i D (bezpieczeństwo wewnętrzne) Klasa I, dział 2, grupy A, B, C i D (niepalące) Klasa I,Strefa 0, Grupy IIC w Haza
