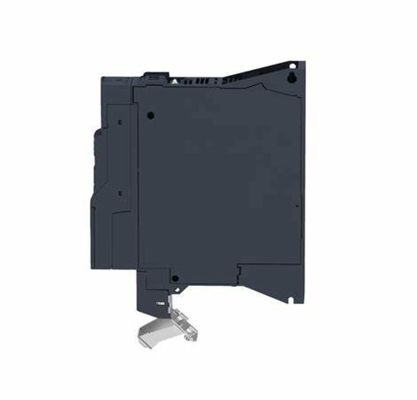

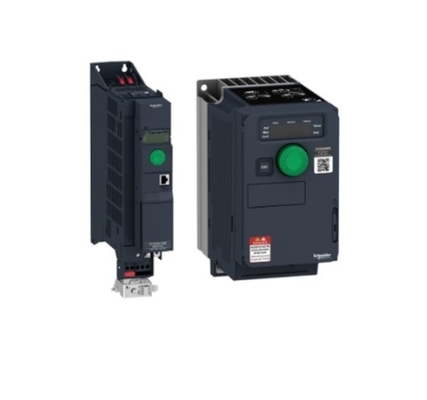

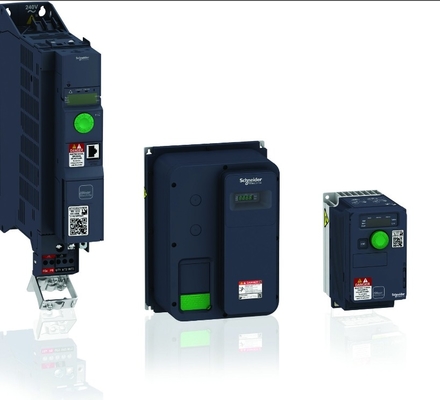

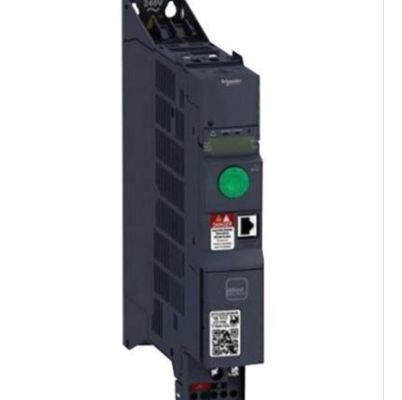

Schneider Variable Speed Drive, Altivar Machine ATV320, 0,75 kW, 380 do 500 V, 3 fazy

  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
  • Schneider Variable Speed Drive, Altivar Machine ATV320, 0.75kW, 380 To 500V, 3 Phases Book
Miejsce pochodzenia Chiny
Nazwa handlowa Schneider
Orzecznictwo CE
Numer modelu ATV320U07N4B
Minimalne zamówienie 1
Cena USD$130

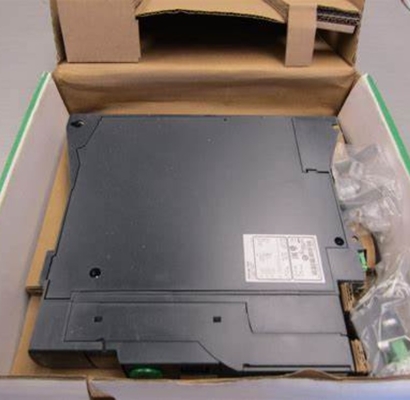

Szczegóły pakowania Karton
Czas dostawy w magazynie
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500szt

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
skala produktu Maszyna Altivar ATV320 Wariant Standardowa wersja
format dysku książka Tryb montażu Montaż w szafce
Podkreślić

3-fazowy napęd zmiennej prędkości Schneider

,

00
Zostaw wiadomość
opis produktu

Główny
Zakres produktów Altivar Machine ATV320
Rodzaj produktu lub elementu Prędkość napędowa zmienna
Specyficzne zastosowanie produktu Kompleksowe maszyny
wariant Standardowa wersja
Format napędu Książka
Tryb montażu Przymocowanie szafki
Protokół komunikacji portu Modbus seryjny
CANotworzyć
Karta opcyjna Moduł komunikacji, CANopen
moduł komunikacyjny, EtherCAT
Moduł łączności, Profibus DP V1
Moduł komunikacji, PROFINET
moduł komunikacji, Ethernet Powerlink
Moduł komunikacyjny, EtherNet/IP
Moduł komunikacji, DeviceNet
[Us] nominalne napięcie zasilania 380...500 V - 15...10%
Prąd wyjściowy nominalny 2.3 A
Moc silnika kW 00,75 kW ciężkiej mocy
Filtr EMC Zintegrowany filtr EMC klasy C2
Stopień ochrony IP IP20
Dodatkowe
Numer wejścia dyskretny 7
Typ wejścia dyskretnego Bezpieczny moment STO wyłączony, 24 V DC1,5 kOhm
Wpływy logiczne DI1...DI6, 24 V DC 30 V)
DI5 programowalny jako wejście impulsowe 0...30 kHz, 24 V DC 30 V)
Logika dyskretnego wejścia Logika pozytywna (źródło)
Logika negatywna (płyn)
Numer wyjściowy dyskretny 3
Typ wyjścia dyskretnego Otwarty kolektor DQ+ 0...1 kHz 30 V DC 100 mA
Otwarty kolektor DQ- 0...1 kHz 30 V DC 100 mA
Numer wejścia analogowego 3
Typ wejścia analogowego AI1 napięcie 0...10 V DC 30 kOhm 10 bitów
AI2 Bipolarne napięcie różniczkowe +/- 10 V DC 30 kOhm 10 bitów
Prąd AI3 0...20 mA (lub 4-20 mA, x-20 mA, 20-x mA lub inne wzory w zależności od konfiguracji) 250 Ohm 10 bitów
Numer wyjścia analogowego 1
Typ wyjścia analogowego Prąd AQ1 10...20 mA 800 Ohm 10 bitów konfigurowalny za pomocą oprogramowania
Napęd AQ1 konfigurowalny za pomocą oprogramowania 0...10 V DC 470 Ohm 10 bitów
Typ wyjścia przekaźnika Konfiguracyjna logika przekaźnika R1A 1 NO 100000 cykli
Konfiguracyjna logika przekaźnika R1B 1 NC 100000 cykli
Konfigurowalna logika przekaźnika R1C
Konfigurowalna logika przekaźnika R2A 1 NO 100000 cykli
Konfigurowalna logika przekaźnika R2C
Maksymalny prąd przełącznikowy Wyjście przekaźnika R1A, R1B, R1C rezystywne, cos phi = 1 3 A 250 V AC
Wyjście przekaźnika R1A, R1B, R1C rezystywne, cos phi = 1 3 A 30 V prądu stałego
Wyjście przekaźnika R1A, R1B, R1C, R2A, R2C indukcyjne, cos phi = 0,4 7 ms 2 A 250 V AC
Wyjście przekaźnika R1A, R1B, R1C, R2A, R2C indukcyjne, cos phi = 0,4 7 ms 2 A 30 V DC
Wyjście przekaźnika R2A, R2C opór, cos phi = 1 5 A 250 V AC
Wyjście przekaźnika R2A, R2C rezystywne, cos phi = 1 5 A 30 V prądu stałego
Minimalny prąd przełącznikowy Wyjście przekaźnika R1A, R1B, R1C, R2A, R2C 5 mA 24 V prądu stałego
Sposób dostępu Niewolnik CANopen
Możliwość działania w czterech kwadrantach Prawda.
Asynchroniczny profil sterowania silnikiem stosunek napięcia do częstotliwości, 5 punktów
System sterowania wektorem strumienia bez czujnika, standardowy
Wskaźnik napięcia/częstotliwości - Oszczędności energii, U/f kwadratyczne
Kontrola wektorów strumienia bez czujników - Oszczędność energii
stosunek napięcia do częstotliwości, 2 punkty
Profil sterowania synchronicznego silnika sterowanie wektorem bez czujnika
Przejściowy nadwracalny moment obrotowy 170...200 % momentu obrotowego silnika
Maksymalna częstotliwość wyjścia 0.599 kHz
Rampy przyspieszania i hamowania Liniowy
U
S
CUS
Przełączanie rampy
Przystosowanie rampy przyspieszenia/spadku
Automatyczne zatrzymanie przyspieszenia/spadku z wtryskiem prądu stałego
Kompensacja poślizgu silnika Automatyczne bez względu na obciążenie
Zmienna 0...300 %
Nie dostępne w stosunku napięcie/częstotliwość (2 lub 5 punktów)
Częstotliwość przełączania 2... 16 kHz regulowane
4...16 kHz z współczynnikiem obniżania
Nominalna częstotliwość przełączania 4 kHz
Zatrzymanie hamulca Wstrzyknięcie prądu stałego
Zintegrowany śmigłowiec hamowania Prawda.
Prąd linii 3.6 380 V ciężkiej mocy)
2.7 500 V ciężkiej mocy)
Maksymalny prąd wejściowy na fazę 3.6 A
Maksymalne napięcie wyjściowe 500 V
Widoczna siła 2.3 kVA 500 V ciężkiej mocy)
Częstotliwość sieci 50-60 Hz
Względna tolerancja częstotliwości symetrycznej sieci 5 %
Prospektywna linia Isc 5 kA
Prąd podstawowego obciążenia przy dużym przeciążeniu 3.0 A
Rozpraszanie mocy w W Wentilator 31 W 380 V 4 kHz
Z funkcją bezpieczeństwa Bezpiecznie ograniczona prędkość (SLS) Prawda.
Z funkcją bezpieczeństwa Bezpieczne sterowanie hamulcami (SBC/SBT) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczne zatrzymanie pracy (SOS) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczne położenie (SP) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczna programowalna logika Nieprawdziwy
Z funkcją bezpieczeństwa bezpieczny monitor prędkości (SSM) Nieprawdziwy
Z funkcją bezpieczeństwa Safe Stop 1 (SS1) Prawda.
Wraz z bezpiecznym zatrzymaniem 2 (SS2) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczny moment obrotowy wyłączony Prawda.
Z funkcją bezpieczeństwa Bezpieczna pozycja ograniczona (SLP) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczne kierowanie (SDI) Nieprawdziwy
Rodzaj zabezpieczenia Prędkość przerwy fazy wejściowej
Przejście prądu pomiędzy fazami wyjściowymi a napędem ziemnym
Napęd zabezpieczający przed przegrzaniem
Krótkie połączenie pomiędzy fazami napędu silnika
Układ napędowy ochrony cieplnej
Szerokość 10,8 cala (45,0 mm)
Wysokość 120,8 cala (325,0 mm)
Głębokość 90,6 cali (245,0 mm)
Waga netto 5.5 lb (USA) (2,5 kg)
Środowisko
Pozycja operacyjna Pionowa +/- 10 stopni
Certyfikacje produktów CE
ATEX
Nazwa
GOST
EAC
RCM
KC
oznakowanie CE
ATEX
UL
CSA
EAC
RCM
Standardy IEC 61800-5-1
Kompatybilność elektromagnetyczna Badanie odporności na rozładowanie elektrostatyczne poziomu 3 IEC 61000-4-2
Badanie odporności pola elektromagnetycznego promieniowanego o częstotliwości radiowej poziomu 3 IEC 61000-4-3
Badanie odporności na prędkość prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości
1.2/50 μs - 8/20 μs badanie odporności na fale prądu poziomu 3 IEC 61000-4-5
Przeprowadzone badanie odporności na częstotliwości radiowe poziomu 3 IEC 61000-4-6
Badanie odporności na spadki napięcia i przerwy IEC 61000-4-11
Klasa środowiskowa (w trakcie eksploatacji) Klasa 3C3 zgodnie z IEC 60721-3-3
Klasa 3S2 zgodnie z IEC 60721-3-3
Maksymalne przyspieszenie w wyniku uderzenia (w trakcie pracy) 150 m/s2 przy 11 ms
Maksymalne przyspieszenie pod obciążeniem wibracyjnym (w trakcie pracy) 10 m/s2 przy 13...200 Hz
Maksymalne odchylenie pod obciążeniem wibracyjnym (w trakcie pracy) 10,5 mm przy 2...13 Hz
Dopuszczalna wilgotność względna (w trakcie pracy) Klasa 3K5 zgodnie z normą EN 60721-3
Pojemność powietrza chłodzącego 2483.3 Gal/h ((US) (9,4 m3/h)
Kategoria nad napięciem III
Pętla regulacyjna Regulator PID regulowany
Dokładność prędkości +/- 10% nominalnego poślizgu 0,2 Tn do Tn
Stopień zanieczyszczenia 2
Temperatura transportu powietrza otoczenia -13,0000000000...158,0000000000 °F (-25...70 °C)
Temperatura powietrza otoczenia do pracy 14.0000000000...122.0000000000 °F (-10...50 °C) bez obniżania temperatury
122.0000000000...140.0000000000 °F (50...60 °C) z współczynnikiem obniżenia
Temperatura powietrza otoczenia do przechowywania -13,0000000000...158,0000000000 °F (-25...70 °C)
Szczegóły dotyczące zamówienia i wysyłki
Kategoria US1CP4B22152
Harmonogram zniżek CP4B
GTIN 3606480966408
Zwrotność - Tak, proszę.
Kraj pochodzenia Identyfikacja
Jednostki pakowania
Jednostka Typ opakowania 1 PCE
Liczba jednostek w opakowaniu 1 1
Opakowanie 1 Wysokość 30,346 cala (8,500 cm)
Pakiet 1 Szerokość 100,827 cala (27.500 cm)
Pakiet 1 Długość 120,795 cala (32.500 cm)
Opakowanie 1 Waga 5.172 lb ((US) (2.346 kg)
Jednostka Typ opakowania 2 P06
Liczba jednostek w opakowaniu 2 24
Opakowanie 2 Wysokość 29.528 cali (75.000 cm)
Pakiet 2 Szerokość 230,622 cala (60.000 cm)
Pakiet 2 Długość 310,496 cala (80.000 cm)
Opakowanie 2 Waga 146.175 lb ((US) (66.304 kg)
