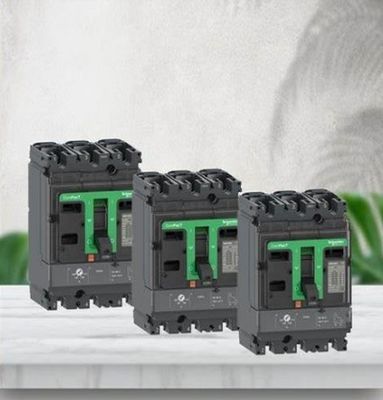

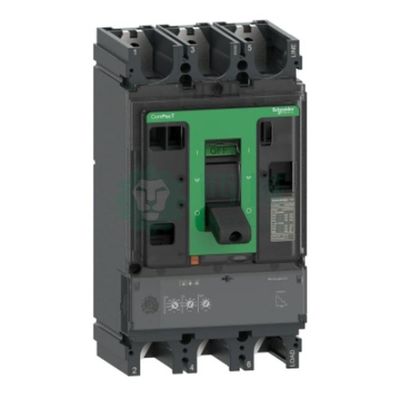

Schnerder C63N32D630 Rozłącznik obwodowy ComPacT NSX630N, 50kA przy 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 bieguny 3d

  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
  • Schnerder C63N32D630 Circuit Breaker ComPacT NSX630N, 50kA At 415VAC, MicroLogic 2.3 Trip Unit 630A, 3 Poles 3d
Miejsce pochodzenia Chiny
Nazwa handlowa Schnerder
Orzecznictwo CE
Numer modelu C63N32D630
Minimalne zamówienie 1
Cena USD$400
Szczegóły pakowania Karton
Czas dostawy w magazynie
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500szt

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Zakres Nowa generacja ComPacT Nazwa produktu Nowa generacja ComPacT NSX
skrócona nazwa urządzenia NSX630N opis biegunów 3P
Opis słupów chronionych 3D
Podkreślić

Wyłącznik 3D ComPacT NSX630N

,

50kA wyłącznik ComPacT NSX630N

,

MicroLogic 2.3 przełącznik ComPacT NSX630N
Zostaw wiadomość
opis produktu

Główny
Zakres Nowa generacja ComPacT
Nazwa produktu Nowa generacja ComPacT NSX
Krótka nazwa urządzenia NSX630N
rodzaj produktu lub elementu Wyłącznik
Zastosowanie urządzenia Rozdzielanie
Opis słupów 3P
Opis słupów chronionych 3D
[W] prąd nominalny 630 A w temperaturze 40 °C
[Ue] napięcie operacyjne znamionowe 690 V AC 50/60 Hz
Rodzaj sieci Klimatyzator
Częstotliwość sieci 50/60 Hz
Przydatność do izolacji Tak, zgodne z EN/IEC 60947-2
Kategoria zastosowania Kategoria A
[Icu] nominalna maksymalna zdolność do przerwania zwarcia 85 kA ICU przy 220/240 V AC 50/60 Hz zgodne z normą IEC 60947-2
50 kA ICU przy 380/415 V AC 50/60 Hz zgodne z normą IEC 60947-2
42 kA Icu przy 440 V AC 50/60 Hz zgodne z normą IEC 60947-2
30 kA Icu przy 500 V AC 50/60 Hz zgodne z normą IEC 60947-2
22 kA Icu przy 525 V AC 50/60 Hz zgodne z normą IEC 60947-2
10 kA ICU przy 660/690 V AC 50/60 Hz zgodne z normą IEC 60947-2
50 kA przy 480 V AC 50/60 Hz zgodne z normą UL 508
Poziom wydajności N 50 kA 415 V AC
Nazwa jednostki podróży MicroLogic 2.3
Technologia jednostki podróży Elektroniczne
Funkcje zabezpieczające jednostkę podróży LSoI
Rodzaj kontroli Przełączanie
Tryb montażu wyłącznika Zapewnione
Dodatkowe
[Ui] znamionowe napięcie izolacyjne 800 V AC 50/60 Hz
[Uimp] ratingowy impuls wytrzymać napięcie 8 kV
[Ics] znamionowa zdolność przerwania zwarcia w trybie eksploatacyjnym 85 kA przy 220/240 V AC 50/60 Hz zgodne z normą IEC 60947-2
50 kA przy 380/415 V AC 50/60 Hz zgodne z normą IEC 60947-2
42 kA przy 440 V AC 50/60 Hz zgodne z normą IEC 60947-2
30 kA przy 500 V AC 50/60 Hz zgodne z normą IEC 60947-2
11 kA przy napięciu 525 V AC 50/60 Hz zgodnie z normą IEC 60947-2
10 kA przy 660/690 V AC 50/60 Hz zgodne z normą IEC 60947-2
Trwałość mechaniczna 15000 cykli
Trwałość elektryczna 8000 cykli przy 440 V In/2
4000 cykli przy 440 V
6000 cykli przy 690 V In/2
2000 cykli przy 690 V
Rozpraszanie mocy na biegun 390,69 W
wsparcie montażowe Włócznik
Pozycja montażu Horyzontalne i pionowe
Płaskie z tyłu.
Połączenie z górnej strony Przednia
połączenie w dół Przednia
Przesunięcie połączenia 45 mm
Rodzaj zabezpieczenia L: dla ochrony przed przeciążeniem (długotrwałe)
Tak więc: w przypadku krótkotrwałej ochrony przed zwarciem z stałym opóźnieniem
I: do ochrony przed błyskawicznym zwarciem
Wyznaczenie jednostki podróży 630 A w temperaturze 40 °C
Długotrwała regulacja podnoszenia typu Ir (ochrona termiczna) Ustawialne 9 ustawień
[Ir] zakres regulacji odbioru ochrony długoterminowej 250...630 A
Typ regulacji opóźnienia długotrwałej ochrony tr Zapewnione
[tr] zakres regulacji opóźnienia długotrwałej ochrony 400 s przy 1,5 x Ir
16 s przy 6 x Ir
11 s przy 7,2 x Ir
pamięć termiczna 20 minut przed i po uruchomieniu
Typ regulacji odbioru ochrony krótkotrwałej Isd Ustawialne 9 ustawień
[ISd] Zakres regulacji podnoszenia ochrony krótkotrwałej 1.5...10 x Ir
Typ regulacji opóźnienia krótkotrwałej ochrony tsd Zapewnione
Typ II ustawienia natychmiastowego zabezpieczenia Zapewnione
[Ii] zakres regulacji natychmiastowego odbioru zabezpieczenia 6900 A
Ochrona przed wyciekiem ziemi Bez
Strefa selektywnego włączenia ZSI Bez
Liczba slotów dla urządzeń pomocniczych elektrycznych 6 slotów
Lokalna sygnalizacja Świetlone światło LED (zielone) w gotowości do działania
LED 105 % Ir (czerwony) w przypadku przeciążenia
LED 90 % Ir (pomarańczowy) w przypadku przeciążenia
Szerokość (W) 140 mm
Wysokość (H) 255 mm
Głębokość (D) 110 mm
waga netto 6.2 kg
Środowisko
Standardy EN/IEC 60947
Certyfikacje produktów CCC
EAC
Marynarka
Kategoria nad napięciem Klasa II
Klasa ochrony przed porażeniem prądem Klasa II
Stopień zanieczyszczenia 3 zgodne z normą IEC 60664-1
Stopień ochrony IP IP40 zgodny z normą IEC 60529
IK stopień ochrony IK07 zgodny z normą IEC 62262
Temperatura powietrza otoczenia do pracy -25...70 °C
Temperatura powietrza otoczenia do przechowywania -50...85 °C
Względna wilgotność 0...95 %
Wysokość operacyjna 0...2000 m bez obniżenia wysokości
2000 m...5000 m z obniżeniem wartości
Jednostki pakowania
Jednostka Typ opakowania 1 PCE
Liczba jednostek w opakowaniu 1 1
Opakowanie 1 Wysokość 150,0 cm
Pakiet 1 Szerokość 160,0 cm
Pakiet 1 Długość 290,5 cm
Opakowanie 1 Waga 50,732 kg
Jednostka Typ opakowania 2 S04
Liczba jednostek w opakowaniu 2 2
Opakowanie 2 Wysokość 300,0 cm
Pakiet 2 Szerokość 400,0 cm
Pakiet 2 Długość 600,0 cm
Opakowanie 2 Waga 12.318 kg
