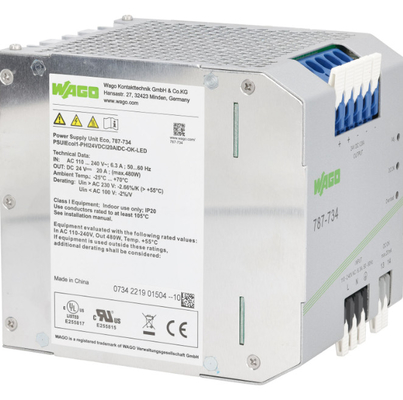

WAGO 787-734 787-885 Zasilanie w trybie przełączonym 24 VDC Napięcie wyjściowe W magazynie

Sygnalizacja i komunikacja Sygnalizacja 1 x LED DC OK (zielony) 1 x Przesyłka LED (czerwony) 1 x wyjście sygnału DC OK (optokupler jako kontakt; maks. 31,2 V;20 mA) Wskaźnik stanu pracy Zielone światło LED (24 VDC OK) Czerwone światło LED (przesyłka) Efektywność/straty mocy Strata mocy Pl ≤ 65 W (230 VAC); obciążenie nominalne) Strata mocy (maks.) Pl (maks.) 107 W (110 VAC / 24 VDC; 23 A) Wydajność (typowa) 90 % Ochrona obwodu bezpiecznik wewnętrzny T 10 A / 250 VAC Wymagane bezpieczniki zapasowe Wymagają zewnętrznego bezpiecznika prądu stałego dla napięcia wejściowego prądu stałego. Zalecana zapasowa fuzja Przełącznik: 10 A, 16 A; Charakterystyka wybicia: B lub C Bezpieczeństwo i ochrona Napięcie izolacyjne (Pri.-Sec.) DC 4,242 kV Napięcie izolacyjne (Pri.-GND) DC 2.2 kV napięcie izolacyjne (sec).-GND) DC 0,7 kV napięcie izolacyjne (sek. sygnał) DC 0.7 kV Protection class I Protection type IP20 (per EN 60529) Resistance to reverse feed ≤ DC 29 V Overvoltage category II Pollution degree 2 Transient suppression (primary) Varistor Short-circuit-protected Yes Open-circuit-proof Yes Parallel operation Yes Series operation Yes MTBF > 250,000 h (na IEC 61709) Dane połączenia Arkusz danych. Numer pozycji: 787-734 www.wago.com/787-734 Podlega zmianom. Prosimy również o zapoznanie się z dalszą dokumentacją produktu! WAGO Private Limited C-27,Sektor 58, Faza III Noida-201 301 Gautam Budh Nagar (U.P.) Tel: +91-120-4369831 Faks: +91-120-4388799 Email: info.india@wago.com Czy masz jakieś pytania dotyczące naszych produktów?Jesteśmy zawsze chętni do odbierania Twoich telefonów pod numerem +91-120-438870023.03.2021 Strona 4/8 Dane połączenia Typ połączenia (1) Technologia połączenia wejścia/sygnalizacji Push-in CAGE CLAMP® WAGO Connector WAGO Series 2706 Solid conductor 0.5... 6 mm2 / 20... 10 AWG Przewodnik o cienkiej pręcie 0.5... 6 mm2 / 20... 10 AWG Długość paska 11... 12 mm / 0,43... 0,47 cala Typ połączenia 2 Technologia połączenia wyjściowego 2 Push-in CAGE CLAMP® WAGO Connector 2 WAGO serii 2716 Solid conductor 2 1.5... 16 mm2 / 16... 6 AWG Przewodnik z cienkimi niciami 2 1.5... 16 mm2 / 16... 6 AWG Długość paska 2 12... 13 mm / 0,47... 0,51 cala Dane fizyczne Szerokość 115 mm / 4,528 cala Wysokość 136 mm / 5,354 cala Głębokość od górnej krawędzi szyny DIN 144 mm / 5.669 inch Mechanical data Mounting type DIN-35 rail Material data Weight 2120 g Environmental requirements Surrounding air temperature (operation) -25 … 70 °C Surrounding air temperature (storage) -25 … 85 °C Relative humidity 95% (no condensation permissible) Derating See instruction manual Pollution degree 2 Climatic category 3K3 (per EN 60721) Standards and specifications Conformity marking CE Standards/Specifications EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- arkusz danych.WAGO Private Limited C-27, Sektor-58, Faza III Noida-201 301 Gautam Budh Nagar (U.P.) Tel.: +91-120-4369831 Faks: +91-120-4388799 Email: info.india@wago.com Czy masz jakieś pytania dotyczące naszych produktów?Jesteśmy zawsze chętni do odbierania Twoich telefonów pod numerem +91-120-438870023.03.2021 Strona 5/8 Normy/specyfikacje EN 62368-1; EN 61204-3; EN 61000-6-2; EN 61000-6-3; UL 60950- 1; UL 508 Commercial data Product Group 6 (Interface Electronics) Packaging type BOX Country of origin CN GTIN 4050821495291 Customs tariff number 85044082900 Approvals / Certificates UL-Approvals Logo Approval Additional Approval Text Certificate name UL Underwriters Laboratories Inc. UL 508 E255817 UL Underwriters Laboratories Inc. UL 60950-1 E255815 Kompatybilne produkty narzędzia Numer pozycji: 210-769 PŁUGAJĄCY; zielony www.wago.co
