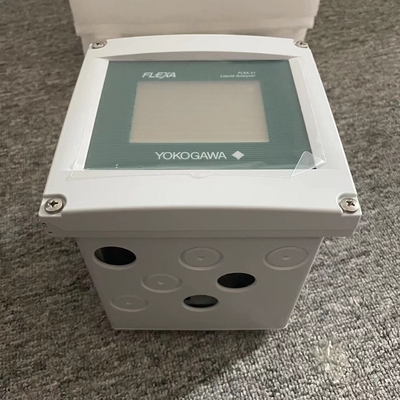

Analizatory z serii Yokogawa FLEXA FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN Dwuprzewodowy analizator systemu

FLXA202/FLXA21 jest odporny na działanie pogody i może być instalowany zarówno wewnątrz, jak i na zewnątrz.należy zainstalować jak najbliżej czujnika, aby uniknąć długich przebiegów kabli między przyrządem a czujnikiemW przypadku zastosowania czujnika pH długość kabla, w tym czujnika, nie powinna przekraczać 20 metrów (65,6 stóp); w przypadku zastosowania rozszerzacza BA10 i kabla WF10 - 60 metrów (197 stóp).W przypadku czujnika przewodności przebieg kabla nie powinien przekraczać 60 metrów (197 stóp)W przypadku tlenu rozpuszczonego przebieg kabla czujnika nie powinien przekraczać 30 metrów (100 stóp).Wybierz miejsce instalacji, w którym temperatura otoczenia i wilgotność są w granicach specyfikacji przyrządu (zob. rozdział 2)Temperatura pracy otoczenia: -20 do +55 oC Temperatura przechowywania: -30 do +70 oC Wilgotność:10 do 90% RH w temperaturze 40oC (nie kondensacyjna) Wybierz miejsce instalacji spełniające następujące warunki:. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66, NEMAType 4X (USA), Typ 4X ((Kanada

W celu zapewnienia bezpieczeństwa użytkownika i ochrony przyrządu przed zakłóceniami, metoda podłączenia końcówki uziemiania jest inna w przypadku FLXA202 i FLXA21.obudowa konwertera musi być zawsze podłączona do uziemienia klasy D (z oporem uziemienia nie większym niż 100 ohmów). l Uziemienie obudowy FLXA202 Użyj końcówki znajdującej się na zewnątrz obudowy konwertera do uziemienia (rysunek 2.9A). Użyj końcówki pierścieniowej.podłączyć osłonę kablu osłoniętego o podwójnym rdzeniu do terminala na bloku końcowym w konwerterze. Nie podłączaj osłony do przyczepy uziemienia w rozdzielaczu. l Uziemianie obudowy FLXA21 Podłącz do bloku uziemienia w obudowie pojedynczy oddzielny kabel uziemieniowy (rysunek 2.9B).Użyj kabla o średnicy zewnętrznej 3.4 do 7 mm. Ponieważ kabel jest bardzo cienki, umieść rękaw wewnątrz standardowej czapki gruczołu kablowego i przeprowadź przez niego kabel.Przy podłączaniu konwertera do dystrybutora, podłączyć osłonę kablu osłoniętego o podwójnym rdzeniu do końcowego bloku końcowego w konwerterze.
