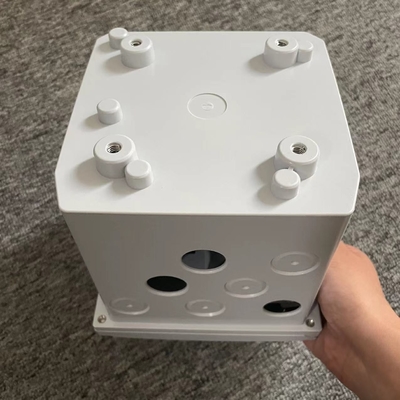

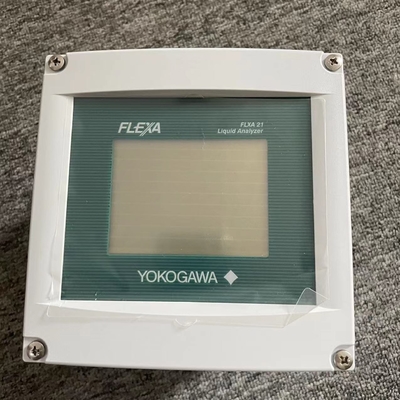

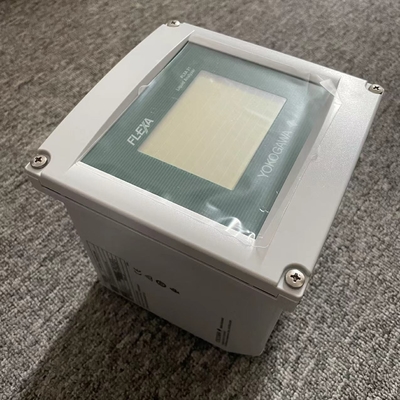

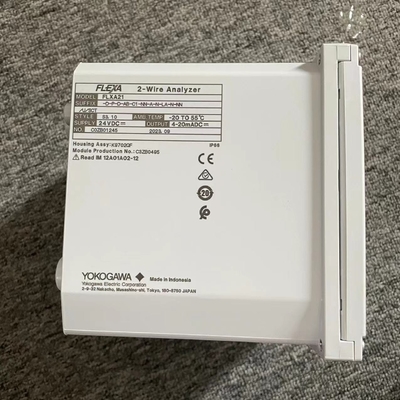

Oryginalne analizatory z serii Yokogawa FLEXA FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NNN Niska cena

Wyświetlacz domowy (gdy dwa czujniki są podłączone) 6.35 Tag:PH 24.9 4mA PH1 20mA °C 24 mV pH Tag:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J Rysunek 1.8 Przykład ekranu domowego Ekran domowy Wyświetlacz domowy pojawia się przy uruchomieniu, gdy dwa czujniki są podłączone, a wyświetlacz MONITOR jest wyłączony. (Wykres główny nie jest dostępny, gdy podłączony jest tylko jeden czujnik) A: Wartość pomiaru: Wartość pierwotna (duże znaki/wybierana przez użytkownika) B, C: Wartość pomiaru:Wartości wtórne i trzecie (małe znaki) D: Jednostka dla wartości podstawowej E: Numer znaku (programowalny przez użytkownika) F: Numer czujnika G: Wskaźnik kondycji czujnika (więcej ■ wskazać lepszy stan.) H:Wskaźniki trwania/prania (wyświetlane tylko podczas trwania/prania) J: Analogiczny wyświetlacz wyjściowy i parametr (np.: PH1...PH=Parameter, 1=numer czujnika) K: Wskaźniki błędu/Ostrzeżenia (wskazane w migocie tylko w stanie błędu/Ostrzeżenia) 4mA Diff-pH 20mA pH 0,03 C 6,35 24.9 °C 24 mV Tag: PH pH Obliczone dane 4mA PH1 20mA pH 10,38 R(1) 25,0 °C 19 mV pH 10,38 Tag:PH Redundantny system Figura 1.9 Przykład domowego wyświetlania obliczonych danych i redundantnego systemu n Zoom display Next 20 12 4 mA 15.00 HOLD FAIL WASH Następny Rysunek 1.10 Przykład wyświetlacza zooma Wyświetlacz zooma pojawia się po naciśnięciu przycisku Zooma na głównym wyświetlaczu.Wyświetlacz Zoom wyświetla łatwo czytelny graficzny wyświetlacz stanu wyjścia. Naciśnięcie klawisza Następne wyświetla stan kontaktu, jeśli komunikacja jest ustawiona na dystrybutor PH201G. Naciśnięcie następnego ponownie wyświetla informacje o stanie przyrządu. <1.INTRODUKCJA I GENERALNY OPRÓZNIK> 1-9 IM 12A01A02-01E 9 wydanie : 23 marca 2018-00 n Widoczny trend 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH Minimalny Maksymalny Średni Wartość prądu procesu Czas:Wartość pomiaru (pH) Maksymalna wartość na tym wyświetlaczu Wartość minimalna na tym wyświetlaczu PH pH1 A D B G E C F rysunek 1.11 Przykład wyświetlania trendów Wyświetlacz trendów Wyświetlacz trendów pojawia się po naciśnięciu przycisku Trend na wyświetlaczu Zoom. A: oś X; oś czasu (programowalna przez użytkownika od 15 minut do 14 dni) B:Oś Y; Oś wartości pomiaru (programowana przez użytkownika) C: Numer znaku D: bieżąca wartość pomiaru z jednostką E: tendencja (wartości maksymalne, minimalne i średnie w czasie aktualizacji wyświetlacza) F:Symbol (obecna wartość pomiaru), oraz wartości maksymalnych i minimalnych do aktualizacji wyświetlacza) G: Wskaźniki błędu/Ostrzeżenia (wskazane migając tylko podczas stanu błędu/Ostrzeżenia)
