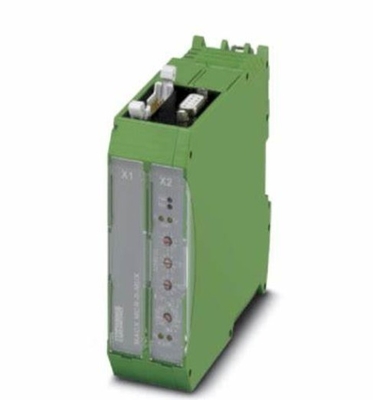

NS 35/7.5 lub NS 32 Phoenix Kontakt 2865599 Sensor HART Protokół wielokrotnika Typ HART

Phoenix Contact - Serial MACX ANALOG Sygnałowe klimatyzacje i konwertory sygnałów MACX analogicznyklimatyzatory sygnałowe zapewniają wyjątkowe bezpieczeństwo w zastosowaniach wymagających kompleksowej ochrony przeciwwybuchowej i bezpieczeństwa funkcjonalnego.przetwarzanie sygnałów analogowych i cyfrowych bez zakłóceńOprócz ochrony przed wybuchem we wszystkich strefach i grupach materiałów, MACX Analog zapewnia bezpieczeństwo funkcjonalne zgodnie z SIL IEC/EN 61508 i PL EN ISO 13849.Korzyści:

• Wysoka jakość sygnału z bezpieczną izolacją elektryczną i długą żywotnością dzięki niskiej samoogrzewaniu
• Znacząca oszczędność przestrzeni przy ogólnej szerokości zaledwie 12,5 mm dla funkcji standardowych jedno- i dwukanałowych
• Elastyczne zasilanie: modułowe połączenie zasilania 24 V z komunikowaniem błędów grupowych lub wejściem szerokiego zakresu do 230 V AC/DC
• Technologia połączenia przyjazna dla użytkownika z zakodowanymi, podłączalnymi blokami końcowymi, z opcjonalnym połączeniem śrubkowym lub wciągającym
• Szybkie połączenie sygnału z kompaktowymi, solidnymi nośnikami końcowymi do okablowania systemu

• Numer pozycji	2865599
  Jednostka pakowania	1 proc.
  Minimalna ilość zamówienia	1 proc.
  Klucz sprzedaży	C402
  Klucz produktu	CK11ZZ
  Strona katalogu	Strona 172 (C-5-2019)
  GTIN	4046356153898
  Waga sztuki (włącznie z opakowaniem)	206.4 g
  Waga na sztukę (z wyłączeniem opakowania)	206.4 g
  Numer taryfy celnej	85176200
  Kraj pochodzenia	DE

• Kluczowe dane handlowe

  Klucz polecenia	2865599
  Jednostka pakowania	1 proc.
  Strona katalogu	Strona 166 (C-5-2017)
  GTIN	4046356153898
  Waga na sztukę (z wyłączeniem opakowania)	2110,400 g
  Numer taryfy celnej	85176200
  Kraj pochodzenia	DE (Niemcy)

  Wymiary

  Szerokość	35.2 mm
  Wysokość	99 mm
  Głębokość	1140,5 mm

  Warunki otoczenia

  Temperatura otoczenia (działanie)	-20 °C... 60 °C
  Temperatura otoczenia (przechowywanie/transport)	-40 °C... 80 °C
  Maksymalna dopuszczalna wilgotność względna (działanie)	≤ 95% (nie kondensujące)

  Interfejs urządzeń polowych (HART)

  Kanały	16 lub 32; regulowane za pomocą przełącznika
  Metoda podłączenia	Kable płaskie, 14 pozycji (włącznie)
  Sygnał	HART FSK
  Specyfikacja HART	Protokół łączności polowej HART Rev. 6.0 (kompatybilny w dół do Rev. 4.0); Specyfikacja warstwy fizycznej FSK (Rev. 8.1)
  Wyświetlacz transmisji danych	Dwie żółte diody "Tx" i "Rx" "HART"
  Błąd w wyświetleniu	Czerwona dioda LED "ERR" (błyska w przypadku błędu w autobusie HART)

  Interfejs RS-485

  Metoda podłączenia	D-SUB-9 łącznik kobiecy
  Sygnał	RS-485
  Kontrolę przepływu danych/protokoły	Kompatybilny z serwerem OPC HART, PDM, PRM i FDT/DTM
  Liczba multiplekserów HART na segment autobusu	Maks. 31
  Ustawienie adresu	0- Nie.127; przy użyciu przełącznika obrotowego z przodu
  Wskaźnik danych	9600 / 19200 / 38400 / 57600 [bps]; za pośrednictwem przełącznika obrotowego z przodu
  Długość skrzyni biegów	≤ 1200 m
  Wyświetlacz	Dwie żółte diody "Tx" i "Rx" "RS-485"

  Dane ogólne

  Napięcie zasilania	24 V prądu stałego
  Zakres napięcia zasilania	18 V... 31,2 V
  Typowe zużycie prądu	55 mA
  Nominalne zużycie mocy	1.35 W
  Wyświetlacz napięcia roboczego	Zielona dioda LED "PWR"
  Monitoring niskiego napięcia	Tak (bez wadliwych urządzeń / stanów wyjściowych)
  Izolacja galwaniczna sygnału HART/RS-485	350 V prądu przemiennego
  Izolacja galwaniczna sygnałów HART między sobą	100 V prądu stałego (pojemnościowy)
  Izolacja galwaniczna sygnału/przekazu HART	350 V prądu przemiennego
  Izolacja galwaniczna RS-485/zasilanie	350 V prądu przemiennego
  Monitorowanie błędów	Błąd procesora: LED "PWR" miga; błąd w komunikacji HART: LED "ERR" miga
  Zgodność	Zgodność z CE
