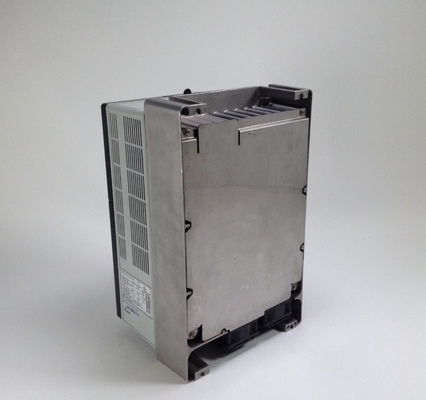

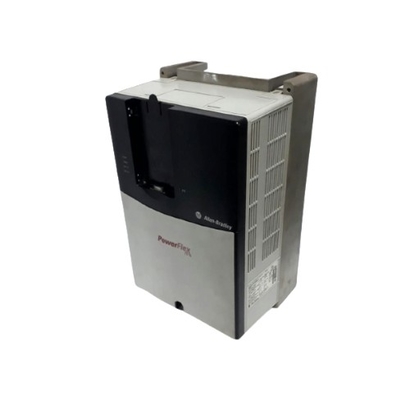

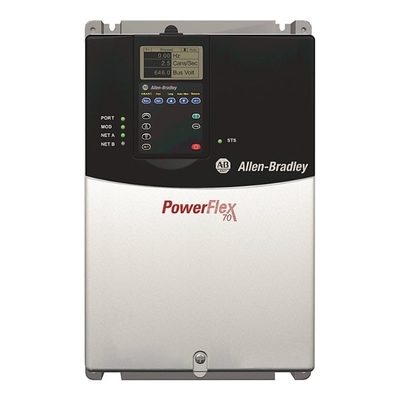

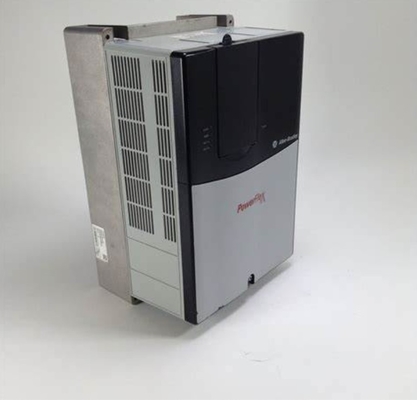

Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Faza 30 A 15 KW Normalne 11 KW

  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
  • Allen-Bradley 20AC030A0AYNANC0 PowerFlex70 AC Drive 400 V AC 3 Phase 30 A 15 KW Normal 11 KW
Miejsce pochodzenia Chiny
Nazwa handlowa Allen-Bradley
Orzecznictwo CE
Numer modelu 20AC030A0AYNANC0
Minimalne zamówienie 1
Cena USD$1863
Szczegóły pakowania Karton
Czas dostawy w magazynie
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500szt

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Stopień ochrony (IP) IP20 Liczba analogicznych wyjść 1
Napięcie sieciowe 400 V Zintegrowana odporność na zerwanie - Nie, nie.
Podkreślić

3-fazowy napęd prądu przemiennego PowerFlex70

,

11 kW napędu prądu przemiennego PowerFlex70

,

400 V AC PowerFlex70 AC napęd
Zostaw wiadomość
opis produktu

Specyfikacja techniczna



Mechaniczny

Stopień ochrony (IP) IP20
Zaszokować Szczyt 15 G przez czas 11 ms (±1,0 ms)
Wibracja Przemieszczenie 0,152 mm (0,006 cala), wartość szczytowa 1 G



Elektryczny

Liczba wyjść analogowych 1
Napięcie sieciowe 400 V
Zintegrowana odporność na zerwanie NIE
Wewnętrzne rezystory hamowania dynamicznego 62 omy
IGBT hamulca Zainstalowany IGBT hamulca
Odłączenie wyjścia podnapięciowego magistrali 305 V prądu stałego przy 380/400 V
Poziom błędu zbyt niskiego napięcia magistrali 300 V prądu stałego przy 380/400 V
Moduł komunikacji wewnętrznej Brak modułu komunikacyjnego
Wyłączenie awaryjne spowodowane zbyt niskim napięciem na wejściu AC 233 V AC przy 380/400 V
Napięcie magistrali, nom 540 V prądu stałego przy 380/400 V
Wyłączenie przepięcia autobusu 810 V prądu stałego przy 380/400 V
Prąd znamionowy wyłącznika, max 120 A przy 400 V AC, 3-fazowe
Prąd znamionowy zabezpieczenia obwodu silnika, max 50 A przy 400 V AC, 3-fazowe
Znamionowy prąd wyjściowy, ciągły 30 A przy 400 V AC, 3-fazowe
Znamionowy prąd wyjściowy, 1 min 33 A przy 400 V AC, 3-fazowe
Znamionowy prąd wyjściowy, 3 sek 45 A przy 400 V AC, 3-fazowe
Sterowanie logiczne Minimum 0,5 sekundy, typowo 2 sekundy
Rezystor hamulca Bez rezystora hamowania zamontowanego w przemienniku
Wartość prądu wejściowego 30,3 A przy 400 V AC, 3-fazowe
Dokumentacja podręcznik
Częstotliwość nośna Sterowanie standardowe: 2, 3, 4, 5, 6, 7, 8, 9 i 10 kHz, sterowanie wektorowe: 2, 4, 8 i 12 kHz, parametry napędu w oparciu o 4 kHz
Kwadratura enkodera 90° ±27°
Wyłączenie awaryjne spowodowane przepięciem na wejściu AC 475 V AC przy 380/400 V
Moc wejściowa 21 kVA przy 400 V AC, 3-fazowe
Wartość znamionowa prądu bezpiecznika zwłocznego dwuelementowego 40...60 A przy 400 V AC, 3-fazowe
Wartość znamionowa prądu bezpiecznika bez opóźnienia czasowego 40...120 A przy 400 V AC, 3-fazowe
Termistor radiatora Monitorowane przez wyłączenie spowodowane przegrzaniem mikroprocesora
Stosunek napędu do mocy silnika, maks Zalecany stosunek nie większy niż 2:1
Tryby zatrzymania Wiele programowalnych trybów zatrzymania, w tym — rampa, wybieg, hamowanie prądem stałym, szybkie hamowanie, rampa do zatrzymania i krzywa S
Dokładność częstotliwości Wejście cyfrowe: w granicach ±0,01% ustawionej częstotliwości wyjściowej
Przyspieszanie/hamowanie Dwa niezależnie programowane czasy przyspieszania i zwalniania.Każdorazowo można zaprogramować od 0...3600 sekund w odstępach co 0,1 sekundy
Liczba wejść cyfrowych 6
Liczba wyjść cyfrowych 2
Liczba wejść analogowych 2
Wewnętrzna utrata mocy 42,9 W przy 400 V, 15 KM przy normalnym obciążeniu
Napięcie silnika, nom Parametry znamionowe napędu 460 V przy 380...480 V, znamionowe napięcie sieciowe 480 V
Protokół obsługujący DeviceNet Tak
Model interfejsu człowieka Brak HIM-pustej płyty
Dopuszczalne zastosowanie w obszarach przemysłowych Tak
Zewnętrzna strata watów 432,9 W przy 400 V, 15 KM przy normalnym obciążeniu
Całkowita strata watów 475,8 W przy 400 V, 15 KM przy normalnym obciążeniu
Protokół obsługujący EtherNet/IP Tak
Napięcie sieciowe, nom Parametry znamionowe napędu 480 V przy 380...480 V, napięcie znamionowe silnika 460 V
Częstotliwość sieciowa 50 Hz
Zakres częstotliwości wyjściowej Sterowanie standardowe: 0...400 Hz, sterowanie rozszerzone: 0...500 Hz
Wewnętrzne filtrowanie EMC Drugi filtr środowiskowy zgodny z dyrektywą CE EMC (89/336/EWG)
Opcja opinii Brak informacji zwrotnej
Napęd w pełnym zakresie mocy 460...528 V @ 380...480 V, znamionowe napięcie silnika 460 V
Zakres pracy napędu 342...528 V przy napięciu znamionowym napędu 380...480 V, znamionowe napięcie silnika 460 V
Regulacja momentu obrotowego Bez sprzężenia zwrotnego +/-10%, ze sprzężeniem zwrotnym +/-5%
Typ obudowy Montaż panelowy - IP20/NEMA typ 1
Wartość prądu wyjściowego 30 amperów, 15 kW przy normalnym obciążeniu, 11 kW przy dużym obciążeniu, rama D
Działanie wentylatora chłodzącego Obudowy B, D i E: wentylator działa po włączeniu zasilania i w stanie pracy
Opcje sterowania Ulepszona kontrola dzięki we/wy 24 V
Wyłączenie nadprądowe napędu Programowe ograniczenie prądu: 20...160% prądu znamionowego
Efektywność 97,5% przy znamionowym amperażu i nominalnym napięciu sieciowym
Zasilanie enkodera Konfigurowalne 5 V/12 V ±5%
Kontrola prędkości - regulacja prędkości Bez sprzężenia zwrotnego (tryb sterowania wektorowego): 0,1% prędkości podstawowej w zakresie prędkości 120:1, zakres operacyjny 120:1, szerokość pasma 30 rad/s
Możliwość ograniczenia prądu Programowane proaktywne ograniczenie prądu w zakresie 20...160% znamionowego prądu wyjściowego, niezależnie programowane wzmocnienie proporcjonalne i całkujące
Możliwość wyboru sterowania silnikiem Wektor bezczujnikowy z pełnym strojeniem.Standardy V/Hz z pełnymi możliwościami dostosowywania i sterowaniem wektorowym
Regulacja częstotliwości - regulacja prędkości Z kompensacją poślizgu (tryb woltów na herc): 0,5% prędkości podstawowej w zakresie prędkości 40:1, zakres roboczy 40:1, szerokość pasma 10 rad/s
Fazy ​​wejściowe Wejście trójfazowe zapewnia pełną moc znamionową dla wszystkich napędów.praca jednofazowa zapewnia 50% prądu znamionowego
Metoda kontroli Kodowanie sinusoidalne PWM z programowalną częstotliwością nośną.Dane znamionowe dotyczą wszystkich napędów
Liczba interfejsów sprzętowych RS-232 2
Liczba interfejsów sprzętowych RS-485 2
Liczba interfejsów sprzętowych USB 2
Liczba faz wyjściowych 3
Liczba wejść fazowych 3
Względna symetryczna tolerancja napięcia sieciowego 10%
Z elementem sterującym Tak
Protokół obsługujący protokół TCP/IP Tak
Protokół obsługujący PROFIBUS Tak
Protokół obsługujący CAN Tak
Protokół obsługujący Modbus Tak
Dopuszczalne zastosowanie w obszarach mieszkalnych i komercyjnych Tak
Zabezpieczenie silnika przed przeciążeniem Zabezpieczenie silnika przed przeciążeniem klasy 10 zgodnie z artykułem 430 NEC i zabezpieczenie silnika przed przegrzaniem zgodnie z artykułem NEC 430.126 (A) (2).Plik UL 508C E59272
Tolerancja częstotliwości wejściowej 47 Hz
Cykl pracy enkodera 50% ±10%
Tolerancja napięcia -10%
Współczynnik mocy przemieszczenia (wszystkie napędy) 0,98 w całym zakresie prędkości
Wartość znamionowa zwarcia, maks 200000 amperów symetrycznie
Zakres napięcia wyjściowego 0 do napięcia znamionowego silnika
Typ enkodera Przyrostowy, dwukanałowy
Przejazd mocy 15 milisekund przy pełnym obciążeniu
Wycieczka zwarciowa Faza do fazy na wyjściu przemiennika
Wyzwolenie z powodu zwarcia doziemnego Faza-masa na wyjściu przemiennika
Stosunek napędu do mocy silnika, min Zalecany stosunek nie mniejszy niż 1:2
Kontroluj odporność na zakłócenia logiczne Łuki prysznicowe są przejściowe do wartości szczytowej 1500 V
Stany nieustalone Maksymalne napięcie szczytowe do 6000 V zgodnie z IEEE C62.41-1991
Znamionowy prąd zwarciowy, max Maksymalny prąd zwarciowy odpowiadający określonym możliwościom bezpiecznika/wyłącznika
Okresowe przeciążenie Przeciążalność 110% do 1 minuty, przeciążalność 150% do 3 sekund



Budowa

Wysokość, ok IP66, NEMA/UL typ 4X/12 do użytku wewnętrznego: 350 mm
Głębokość, ok IP66, NEMA/UL typ 4X/12 do użytku wewnętrznego: 210,7 mm
Szerokość, ok IP66, NEMA/UL typ 4X/12 do użytku wewnętrznego: 219,9 mm
Waga, ok IP66, NEMA/UL typ 4X/12 do użytku wewnętrznego: 9,13 kg



Środowiskowy

Wysokość Maksymalnie 1000 m (3300 stóp) bez obniżania wartości znamionowych
Stopień ochrony (NEMA) 1
Temperatura otoczenia, maks IP20, NEMA/UL typ 1: 0...50°C (32...122°F) bez obniżania wartości znamionowych
Atmosfera Napędu nie wolno instalować w miejscu, w którym atmosfera otoczenia zawiera lotne lub żrące gazy, opary lub pył. Jeżeli napęd nie będzie montowany natychmiast, należy go przechowywać w miejscu nie narażonym na działanie atmosfery korozyjnej
Temperatura przechowywania -40°C
Wilgotność względna 5...95% bez kondensacji
Stopień zanieczyszczenia 1 zgodnie z EN 61800-5-1 Nie występują żadne zanieczyszczenia, występują jedynie suche, nieprzewodzące zanieczyszczenia, które nie mają żadnego wpływu
Stopień zanieczyszczenia 4 zgodnie z EN 61800-5-1 Zanieczyszczenia powodują trwałe przewodnictwo spowodowane na przykład przez przewodzący pył, deszcz lub śnieg
Stopień zanieczyszczenia 3 zgodnie z EN 61800-5-1 Występują zanieczyszczenia przewodzące, pojawiają się suche zanieczyszczenia nieprzewodzące, które stają się przewodzące w wyniku kondensacji
Stopień zanieczyszczenia 2 zgodnie z EN 61800-5-1 Zwykle występują tylko zanieczyszczenia nieprzewodzące. Czasami można spodziewać się tymczasowego przewodnictwa spowodowanego kondensacją, gdy napęd jest wyłączony
Stopień zanieczyszczenia środowiska otaczającego Wszystkie obudowy są dopuszczalne dla stopnia zanieczyszczenia 1 i 2, dla stopnia zanieczyszczenia 3 i 4 wymagana jest obudowa spełniająca lub przekraczająca IP54, NEMA/UL typ 12
