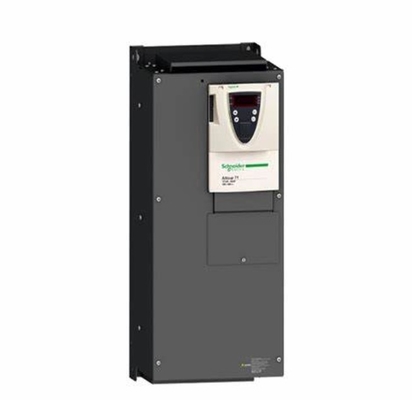

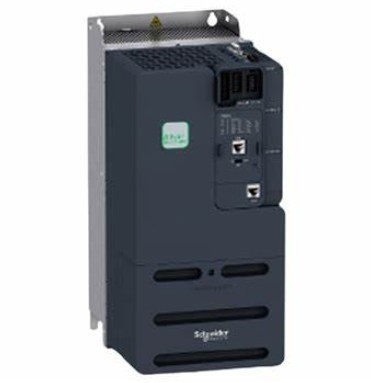

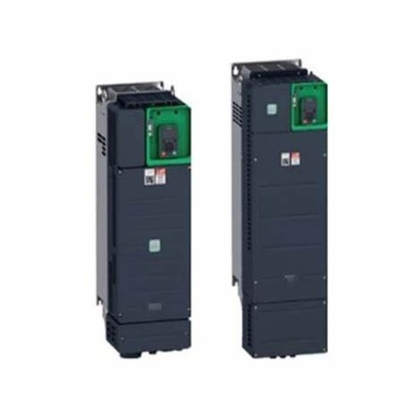

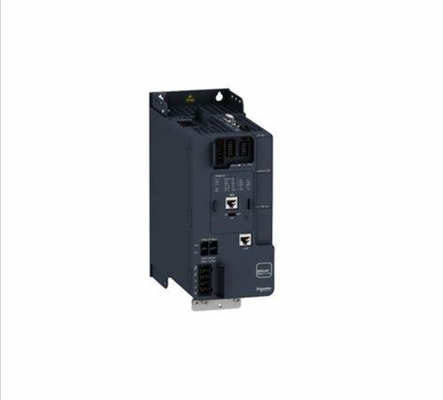

Schneider ATV340U55N4 Prędkość zmienna Altivar Machine ATV340 5,5 kW Ciężki 400V 3 fazy

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
Miejsce pochodzenia Chiny
Nazwa handlowa Schneider
Orzecznictwo CE
Numer modelu ATV340U55N4
Minimalne zamówienie 1
Cena USD$440
Szczegóły pakowania Karton
Czas dostawy 3-4 tygodnie
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
skala produktu Maszyna Altivar ATV340 typ produktu lub komponentu Zmienna prędkość jazdy
Zastosowanie specyficzne dla produktu Maszyna Wariant Standardowa wersja
Podkreślić

Schneider ATV340U55N4 Prędkość zmienna

,

400 V napęd o zmiennej prędkości

,

3 fazy napędu o zmiennej prędkości
Zostaw wiadomość
opis produktu

Specyfikacje

Główny
Zakres produktów Altivar Machine ATV340
Rodzaj produktu lub elementu Prędkość napędowa zmienna
Specyficzne zastosowanie produktu Maszyna
wariant Standardowa wersja
Tryb montażu Przymocowanie szafki
Protokół komunikacji portowej Modbus seryjny
Karta opcjonalna Moduł komunikacyjny, Profibus DP V1
Moduł komunikacji, PROFINET
Moduł komunikacji, DeviceNet
Moduł łączności, CANopen
moduł komunikacyjny, EtherCAT
Faza Faza 3
Częstotliwość dostaw 50...60 Hz +/- 5 %
[Us] napięcie nominalne zasilania 380...480 V - 15...10%
Prąd wyjściowy nominalny 12.7 A
Moc silnika kW 70,5 kW na normalną pracę
50,5 kW ciężkiej mocy
Maksymalna moc końska 10 KM w warunkach normalnych
7 KM ciężkiej mocy
Filtr EMC Zintegrowany filtr EMC klasy C3
Stopień ochrony IP IP20
Dodatkowe
Numer wejścia dyskretny 5
Typ wejścia dyskretnego PTI programowalny jako wejście impulsowe 0...30 kHz, 24 V DC 30 V)
DI1...DI5 bezpieczny moment wyłączony, 24 V prądu stałego 30 V) 3,5 kOhm
programowalne
liczba ustawionych wcześniej prędkości 16 ustawionych wcześniej prędkości
Numer wyjściowy dyskretny 2.0
Typ wyjścia dyskretnego Wydatki programowalne DQ1, DQ2 30 V DC 100 mA
numer wejścia analogowego 1
Typ wejścia analogowego Prąd AI1 konfigurowalny za pomocą oprogramowania 0...20 mA 250 Ohm 12 bitów
AI1 programowo konfigurowalna sonda temperatury lub czujnik poziomu wody
AI1 napięcie konfigurowalne oprogramowaniem 0...10 V DC 31,5 kOhm 12 bitów
AI2 napięcie konfigurowalne za pomocą oprogramowania - 10...10 V DC 31,5 kOhm 12 bitów
numer wyjścia analogowego 1
Typ wyjścia analogowego Napęd AQ1 konfigurowalny za pomocą oprogramowania 0...10 V DC 470 Ohm 10 bitów
Prąd AQ1 konfigurowany przez oprogramowanie 10...20 mA 500 Ohm 10 bitów
Numer wyjścia przekaźnika 2
Napięcie wyjściowe <= napięcie zasilania
Typ wyjścia przekaźnika Wyjścia przekaźnika R1A
Wydatki przekaźnika R1C 100000 cykli
Wydatki przekaźnika R2A
Wydatki przekaźnika R2C 100000 cykli
Maksymalny prąd przełącznikowy Wyjście przekaźnika R1C opór, cos phi = 1 3 A 250 V AC
Wyjście rellu R1C opór, cos phi = 1 3 A 30 V prądu stałego
Wyjście przekaźnika R1C indukcyjne, cos phi = 0,4 7 ms 2 A 250 V AC
Wyjście przekaźnika R1C indukcyjne, cos phi = 0,4 7 ms 2 A 30 V prądu stałego
Wyjście relé R2C opór, cos phi = 1 5 A 250 V AC
Wyjście przekaźnika R2C rezystywne, cos phi = 1 5 A 30 V prądu stałego
Wyjście przekaźnika R2C indukcyjne, cos phi = 0,4 7 ms 2 A 250 V AC
Wyjście przekaźnika R2C indukcyjne, cos phi = 0,4 7 ms 2 A 30 V DC
Minimalny prąd przełącznikowy Wyjście przekaźnika R1B 5 mA 24 V prądu stałego
Wyjście przekaźnika R2C 5 mA 24 V prądu stałego
Interfejs fizyczny 2-przewodowy RS 485
Rodzaj złącza 1 RJ45
Sposób dostępu Modbus RTU
Wskaźnik transmisji 40,8 kbit/s
90,6 kbit/s
19.2 kbit/s
380,4 kbit/s
Ramy przekładni RTU
Liczba adresów 1...247
Format danych 8 bitów, konfigurowalny parytet
Rodzaj polaryzacji Brak impedancji
Możliwość działania w czterech kwadrantach Prawda.
Profil sterowania asynchronicznego silnika Standardowy zmienny moment obrotowy
Optymalizacja momentu obrotowego
Standardowy moment obrotowy stały
Profil sterowania silnikiem synchronicznym Silnik magnetyczny stały
Silnik odchylenia
Stopień zanieczyszczenia 2 IEC 61800-5-1
Maksymalna częstotliwość wyjścia 0.599 kHz
Rampy przyspieszenia i spowolnienia Liniowa regulacja oddzielnie od 0.01...9999 s
S, U lub na zamówienie
Kompensacja poślizgu silnika Zmiennik
Automatyczne bez względu na obciążenie
Można go tłumić
Nie dostępne w ustawie o silnikach magnetów stałych
Częstotliwość przełączania 2... 16 kHz regulowane
7...16 kHz z współczynnikiem obniżania
Nominalna częstotliwość przełączania 4 kHz
Zatrzymanie hamulca Wstrzyknięcie prądu stałego
Zintegrowany śmigłowiec hamowania Prawda.
Prąd linii 15.3 380 V normalnego obciążenia)
12.2 A 480 V normalnej mocy)
20.0 380 V ciężkiej mocy)
16.0 480 V ciężkiej mocy)
Prąd linii 20 A 380 V bez tłoczenia linii ciężkiego użytku)
16 A 480 V bez tłoczenia linii ciężkiego użytku)
15.3 380 V z zewnętrznym napięciem dławieniowym)
12.2 480 V z zewnętrznym napięciem dławieniowym)
11.6 380 V z zewnętrznym tłoczeniem linii ciężkiego zasięgu)
9.4 480 V z zewnętrznym tłoczeniem linii ciężkiego zasięgu)
Maksymalny prąd wejściowy na fazę 20.0 A
Maksymalne napięcie wyjściowe 480 V
Widoczna siła 12.1 kVA 480 V normalnej mocy)
13.3 kVA 480 V ciężkiej mocy)
Maksymalny prąd przejściowy 18.2 A 60 s normalnego obciążenia)
19.1 60 s ciężkiej pracy)
22.3 A 2 s normalnego obciążenia)
22.9 A 2 s ciężkiej pracy)
Połączenie elektryczne Zespół elektryczny 4...6 mm2
Skrut końcowy 0.2- Nie.2.5 mm2
Śrubokręt 1.5...6 mm2 ze strony linii
Skrut terminalu 1.5... silnik 6 mm2
Prospektywna linia Isc 22 kA
Prąd podstawowego obciążenia przy dużym przeciążeniu 12.7 A
Prąd podstawowego obciążenia przy niskim przeciążeniu 16.5 A
Rozpraszanie mocy w W Naturalna konwekcja 134 W 380 V 4 kHz)
Konwekcja przymusowa 134 W 380 V 4 kHz)
Naturalna konwekcja 164 W 380 V 4 kHz
Konwekcja przymusowa 164 W 380 V 4 kHz
Połączenie elektryczne Zespół z napędem prądu stałego 4...6 mm2 AWG 12...AWG 10
Zespół skrzyni sterującej 0.2- Nie.2.5 mm2 AWG 24...AWG 12
Pozycja końcowa śruby linii 1.5...6 mm2 AWG 14...AWG 10
Terminal śruby silnika 1.5...6 mm2 AWG 14...AWG 10
Z funkcją bezpieczeństwa Bezpiecznie ograniczona prędkość (SLS) Prawda.
Z funkcją bezpieczeństwa Bezpieczne sterowanie hamulcami (SBC/SBT) Prawda.
Z funkcją bezpieczeństwa Bezpieczne zatrzymanie pracy (SOS) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczne położenie (SP) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczna programowalna logika Nieprawdziwy
Z funkcją bezpieczeństwa bezpieczny monitor prędkości (SSM) Nieprawdziwy
Z funkcją bezpieczeństwa Safe Stop 1 (SS1) Prawda.
Wraz z bezpiecznym zatrzymaniem 2 (SS2) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczny moment obrotowy wyłączony Prawda.
Z funkcją bezpieczeństwa Bezpieczna pozycja ograniczona (SLP) Nieprawdziwy
Z funkcją bezpieczeństwa Bezpieczne kierowanie (SDI) Nieprawdziwy
Rodzaj zabezpieczenia Silnik ochrony cieplnej
Bezpieczny moment obrotowy wyłączony z silnika
Silnik z utratą fazy
Układ napędowy ochrony cieplnej
Bezpieczny moment obrotowy przy wyłączeniu napędu
Napęd przegrzania
Napęd nadprądowy
Przejście prądu wyjściowego pomiędzy fazą silnika a napędem ziemnym
Przejście prądu wyjściowego pomiędzy fazami napędu silnika
Krótkofalowanie pomiędzy fazą silnika a napędem ziemnym
Krótkie połączenie pomiędzy fazami napędu silnika
Napęd z utratą fazy silnika
Przesyłka prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu
Przesyłka prądu prądu
Napęd niskiego napięcia
Przesyłka straty podaży wejścia
Przekroczenie prędkości jazdy
Przerwanie napędu układu sterowania
Szerokość 40,33 cala (110,0 mm)
Wysokość 100,63 cala (270,0 mm)
Głębokość 90,21 cala (234,0 mm)
Waga netto 6.39 lb ((US) (2,9 kg)
Prąd wyjściowy ciągły 16.5 A 4 kHz do normalnej pracy
12.7 4 kHz silnik ciężki
Środowisko
Wysokość operacyjna <= 9842,52 ft (3000 m) z obniżeniem prądu powyżej 1000 m
Pozycja pracy Pionowa +/- 10 stopni
Certyfikacje produktów UL
CSA
TÜV
EAC
CTick
oznakowanie CE
Standardy IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
Styl montażu Z radiatorem
Kompatybilność elektromagnetyczna Badanie odporności na rozładowanie elektrostatyczne poziomu 3 IEC 61000-4-2
Badanie odporności pola elektromagnetycznego promieniowanego częstotliwością radiową poziomu 3 IEC 61000-4-3
Badanie odporności na prędkość prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości
1.2/50 μs - 8/20 μs badanie odporności na fale prądu poziomu 3 IEC 61000-4-5
Przeprowadzone badanie odporności na częstotliwości radiowe poziomu 3 IEC 61000-4-6
Klasa środowiskowa (w trakcie eksploatacji) Klasa 3C3 zgodnie z IEC 60721-3-3
Klasa 3S3 zgodnie z IEC 60721-3-3
Maksymalne przyspieszenie w wyniku uderzenia (w trakcie pracy) 70 m/s2 przy 22 ms
Maksymalne przyspieszenie pod obciążeniem wibracyjnym (w czasie pracy) 5 m/s2 przy 9...200 Hz
Maksymalne odchylenie pod obciążeniem wibracyjnym (w trakcie pracy) 10,5 mm przy 2...9 Hz
Dopuszczalna wilgotność względna (w trakcie pracy) Klasa 3K5 zgodnie z normą EN 60721-3
Pojemność powietrza chłodzącego 200770,44 Gal/h (USA) (76,0 m3/h)
Rodzaj chłodzenia Konwekcja przymusowa
Kategoria nad napięciem Klasa III
Pętla regulacyjna Regulator PID regulowany
poziom hałasu 460,6 dB
Stopień zanieczyszczenia 2
Temperatura transportu powietrza otoczenia -40...158 °F (-40...70 °C)
Temperatura powietrza otoczenia do pracy 5...122 °F (-15...50 °C bez obniżania pozycji pionowej)
122...140 °F (50...60 °C) z czynnikiem obniżania poziomu pionowego)
Temperatura powietrza otoczenia do przechowywania -40...158 °F (-40...70 °C)
Izolacja Między końcówkami zasilania i sterowania
Szczegóły dotyczące zamówienia i wysyłki
Kategoria US1CP4B22182
Harmonogram zniżek CP4B
GTIN 3606480966927
Zwrotność - Nie, nie.
Kraj pochodzenia USA
Jednostki pakowania
Jednostka Typ opakowania 1 PCE
Liczba jednostek w opakowaniu 1 1
Opakowanie 1 Wysokość 50,12 cala (13.000 cm)
Pakiet 1 Szerokość 140,57 cala (37.000 cm)
Pakiet 1 Długość 120,40 cala (31.500 cm)
Opakowanie 1 Waga 8.20 lb ((USA) (3,720 kg)
Jednostka Typ opakowania 2 P06
Liczba jednostek w opakowaniu 2 10
Opakowanie 2 Wysokość 290,53 cala (75.000 cm)
Pakiet 2 Szerokość 230,62 cala (60.000 cm)
Pakiet 2 Długość 310,50 cala (80.000 cm)
Opakowanie 2 Waga 110.67 lb ((US) (50.200 kg)
