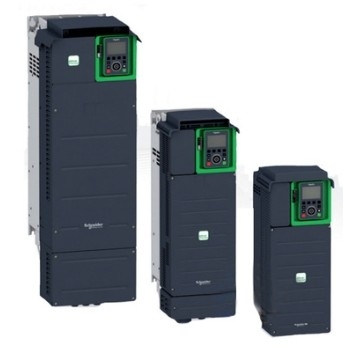

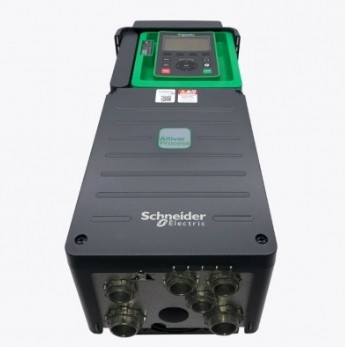

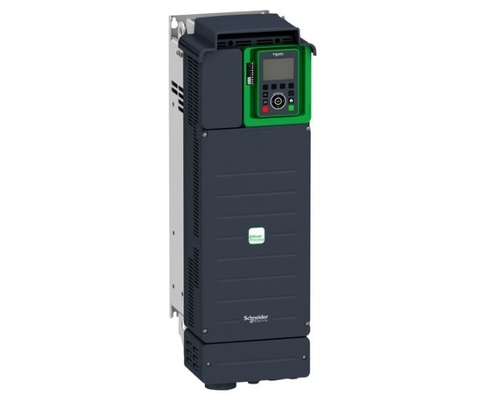

Schneider Variable Speed Drive ATV630, 30 kW/40 KM, 380-480 V, IP21/UL Typ 1 ATV630D30N4
| Miejsce pochodzenia | Chiny |
|---|---|
| Nazwa handlowa | Schneider |
| Orzecznictwo | CE |
| Numer modelu | ATV630D30N4 |
| Minimalne zamówienie | 1 |
| Cena | USD$950 |
| Szczegóły pakowania | Karton |
| Czas dostawy | w magazynie |
| Zasady płatności | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply | 500szt |
Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
Skype: sales10@aixton.com
W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.
xSzczegóły Produktu
| skrócona nazwa urządzenia | ATV630 | Wariant | Standardowa wersja |
|---|---|---|---|
| perspektywiczna linia Isc | 50kA | Dyskretna logika wejściowa | 16 zaprogramowanych prędkości |
| Podkreślić | 40KM napęd zmiennej prędkości Schneider,IP21 Napęd zmiennej prędkości Schneider,380-480V napęd zmiennej prędkości Schneider |
||
opis produktu
Ten napęd o zmiennej prędkości Altivar Process ATV600 może zasilać 3-fazowe silniki synchroniczne i asynchroniczne.2 porty seryjne. Działa przy znamionowym napięciu zasilania od 380V do 480V AC. Napęd ten zapewnia oszczędność energii do 30% w stanie gotowości dzięki innowacyjnej funkcji "Stop and Go" bez dodatkowych kosztów.Jest odpowiedni dla silników o mocy znamionowej do 30 kW / 40 KM w zastosowaniach wymagających lekkiego przeciążenia (do 120%)Jest odpowiedni dla silników o mocy nominalnej do 22 kW / 30 KM w zastosowaniach wymagających znacznego przeciążenia (do 150%). Waży 28 kg, a jego wymiary to: 226 mm szerokości, 673 mm wysokości, 271 mm głębokości.Działanie to koncentruje się na przetwarzaniu płynów i oszczędności energii, zapewnia szeroką elastyczność w zakresie wody i ścieków, górnictwa, minerałów i metali,zastosowania w przemyśle naftowym i gazowym oraz w przemyśle spożywczym i napojowymAkcesoria (zestaw wentylatorów, terminal wyświetlania graficznego) i opcje (moduły rozszerzania I/O, moduły komunikacyjne, filtry wejściowe EMC) są dostępne z napędami Altivar Process ATV600,w zależności od klasyfikacji napęduJest przeznaczony do montażu w pionowej pozycji (+/- 10°) na ścianie.Ta nowa koncepcja napędów spełnia główne potrzeby procesów i przedsiębiorstw użyteczności publicznej pod względem wydajności urządzeń i całkowitych kosztów posiadania poprzez wspieranie zarządzania energią, zarządzania aktywami, a także ogólnej wydajności procesu.
| Zakres produktów | Altivar Proces ATV600 |
|---|---|
| rodzaj produktu lub elementu | Prędkość napędowa zmienna |
| Specyficzne zastosowanie produktu | Procesy i użyteczności publiczne |
| Krótka nazwa urządzenia | ATV630 |
| wariant | Standardowa wersja |
| miejsce przeznaczenia produktu | Silniki asynchroniczne Silniki synchroniczne |
| Filtr EMC | Zintegrowane z 50 m zgodne z normą EN/IEC 61800-3 kategorii C2 Zintegrowane z 150 m zgodne z normą EN/IEC 61800-3 kategorii C3 |
| Stopień ochrony IP | IP21 zgodny z normą IEC 61800-5-1 IP21 zgodny z normą IEC 60529 |
| [Us] napięcie nominalne zasilania | 380...480 V |
| Stopień ochrony | UL typu 1 zgodny z UL 508C |
| Rodzaj chłodzenia | Konwekcja przymusowa |
| Częstotliwość dostaw | 50...60 Hz - 5...5 % |
| [Us] napięcie nominalne zasilania | 380...480 V - 15...10% |
| Moc silnika kW | 30 kW (praca normalna) 22 kW (ciężki) |
| Moc silnika ks. | 40 KM w warunkach normalnych 30 KM ciężkiej mocy |
| Prąd linii | 53.3 A przy 380 V (praca normalna) 45.9 A przy 480 V (zwykły obowiązek) 40.5 A przy 380 V (ciężkie urządzenia) 35.8 A przy 480 V (ciężkie urządzenia) |
| Prospektywna linia Isc | 50 kA |
| Widoczna siła | 38.2 kVA przy 480 V (praca normalna) 290,8 kVA przy 480 V (ciężki) |
| Prąd wyjściowy ciągły | 61.5 A przy częstotliwości 4 kHz w normalnej pracy 46.3 A w częstotliwości 4 kHz dla pojazdów ciężkich |
| Profil sterowania asynchronicznego silnika | Standardowy zmienny moment obrotowy Optymalizacja momentu obrotowego Standardowy moment obrotowy stały |
| Profil sterowania silnikiem synchronicznym | Silnik magnetyczny stały Silnik z synchroniczną niechęcią |
| Częstotliwość wyjścia napędu prędkości | 0.1...500 Hz |
| Nominalna częstotliwość przełączania | 4 kHz |
| Częstotliwość przełączania | 2...12 kHz regulowane 4...12 kHz z współczynnikiem obniżania |
| Funkcja bezpieczeństwa | STO (bezpieczny moment obrotowy wyłączony) SIL 3 |
| Logika dyskretnego wejścia | 16 ustawionych wcześniej prędkości |
| Protokół portu łączności | Ethernet Modbus TCP Modbus seryjny |
| Karta opcjonalna | Wylot A: moduł komunikacyjny, Profibus DP V1 Słup A: moduł komunikacyjny, PROFINET Słup A: moduł komunikacyjny, DeviceNet Wymagania w zakresie bezpieczeństwa Włókno A: moduł komunikacyjny, CANopen daisy chain RJ45 Włączenie A: moduł komunikacyjny, CANopen SUB-D 9 Słup A: moduł łączności, CAN otwarte końce śruby Słup A/słup B: moduł rozszerzenia cyfrowego i analogowego I/O Słup A/słup B: moduł rozszerzania przekaźnika wyjściowego Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń do łączenia sieci Moduł łączności, BACnet MS/TP Moduł łączności, Ethernet Powerlink |
| Tryb montażu | Nawigacja ścienna |
|---|---|
| Maksymalny prąd przejściowy | 67.7 A w ciągu 60 s (normalny obowiązek) 69.5 A w ciągu 60 s (ciężkie działanie) |
| Liczba etapów sieci | 3 fazy |
| Numer wyjściowy dyskretny | 0 |
| Typ wyjścia dyskretnego | Wyjścia relé R1A, R1B, R1C 250 V AC 3000 mA Wyjścia relé R1A, R1B, R1C 30 V DC 3000 mA Wyjścia relé R2A, R2C 250 V AC 5000 mA Wydatki przekaźnika R2A, R2C 30 V DC 5000 mA Wyjścia relé R3A, R3C 250 V AC 5000 mA Wyjścia relé R3A, R3C 30 V DC 5000 mA |
| Napięcie wyjściowe | <= napięcie zasilania |
| Dopuszczalne tymczasowe zwiększenie prądu | 1.1 x W ciągu 60 s (normalny obowiązek) 1.5 x W ciągu 60 s (ciężkie działanie) |
| Kompensacja poślizgu silnika | Zmiennik Automatyczne bez względu na obciążenie Można go tłumić Nie dostępne w ustawie o silnikach magnetów stałych |
| Rampy przyspieszenia i spowolnienia | Liniowa regulacja oddzielnie od 0.01...9999 s |
| Interfejs fizyczny | Ethernet 2-przewodowy RS 485 |
| Zatrzymanie hamulca | Wstrzyknięcie prądu stałego |
| Rodzaj zabezpieczenia | Ochrona termiczna: silnik Bezpieczny moment wyłączony: silnik Przerwanie fazy silnika: silnik Ochrona termiczna: napęd Bezpieczny moment wyłączony: napęd Przegrzewanie: napęd Przejście prądu pomiędzy fazami wyjściowymi a ziemią: napęd Przeciążenie napięcia wyjściowego: napęd Ochrona przed zwarciem: napęd Przerwanie fazy silnika: napęd Nad napięciem na autobusie prądu stałego: napęd Przesyłka napędowa: napęd Niskim napięciem sieci zasilania: napęd Utrata fazy zasilania linii: napęd Przespieszenie: napęd Przerwanie układu sterowania: napęd |
| Wskaźnik transmisji | 10, 100 Mbits 4800 bps, 9600 bps, 19200 bps, 38,4 Kbps |
| Rozdzielczość częstotliwości | Jednostka wyświetlania: 0,1 Hz Wejście analogowe: 0,012/50 Hz |
| Ramy przekładni | RTU |
| Połączenie elektryczne | System sterujący: wyjmowane końcówki śruby 0.5- Nie.1.5 mm2/AWG 20...AWG 16 Strona linii: końcówka śruby 25...50 mm2/AWG 4...AWG 1 Silnik: końcówka śruby 25...50 mm2/AWG 4...AWG 1 |
| Rodzaj złącza | RJ45 (na zdalnym terminalu graficznym) dla Ethernet/Modbus TCP RJ45 (na zdalnym terminalu graficznym) dla Modbus seryjnej |
| Format danych | 8 bitów, konfigurowalny parytet |
| Rodzaj polaryzacji | Brak impedancji |
| Tryb wymiany | Pół-dupleks, pełny dupleks, samodzielne negocjacje Ethernet/Modbus TCP |
| Liczba adresów | 1...247 dla Modbus serii |
| Sposób dostępu | Sługa Modbus TCP |
| Dostępność | Zewnętrzne zasilanie wejściami cyfrowymi: 24 V prądu stałego (19...30 V), < 1,25 mA, rodzaj ochrony: ochrona przed przeciążeniem i krótkim obwodem Zasilanie wewnętrzne potencjometru odniesienia (1-10 kOhm): 10,5 V prądu stałego +/- 5%, <10 mA, typ ochrony: ochrona przed przeciążeniem i krótkim obwodem Wewnętrzne zasilanie wejściami cyfrowymi i STO: 24 V prądu stałego (21...27 V), < 200 mA, rodzaj ochrony: ochrona przed przeciążeniem i krótkim obwodem |
| Lokalna sygnalizacja | 3 diody LED do diagnostyki lokalnej 3 diody LED (w dwóch kolorach) dla stanu komunikacji wbudowanej 4 diody LED (w dwóch kolorach) dla stanu modułu łączności 1 dioda LED (czerwona) na obecność napięcia |
| Szerokość | 226 mm |
| Wysokość | 673 mm |
| Głębokość | 271 mm |
| waga netto | 28 kg |
| numer wejścia analogowego | 3 |
| Typ wejścia analogowego | AI1, AI2, AI3, napięcie konfigurowalne za pomocą oprogramowania: 0...10 V prądu stałego, impedancja: 31,5 kOhm, rozdzielczość 12 bitów Prąd AI1, AI2, AI3 konfigurowalny za pomocą oprogramowania: 0...20 mA, impedancja: 250 Ohm, rozdzielczość 12 bitów Wpływ analogowy napięcia AI2: - 10...10 V prądu stałego, impedancja: 31,5 kOhm, rozdzielczość 12 bitów |
| Numer wejścia dyskretny | 8 |
| Typ wejścia dyskretnego | DI7, DI8 programowalne jako wejście impulsowe: 0...30 kHz, 24 V prądu stałego (<= 30 V) |
| Kompatybilność wejścia | DI1...DI6: dyskretny sterownik poziomu wejścia 1 zgodny z EN/IEC 61131-2 DI5, DI6: dyskretny sterownik poziomu wejścia 1 zgodny z normą IEC 65A-68 STOA, STOB: dyskretny sterownik poziomu wejścia 1 zgodny z normą EN/IEC 61131-2 |
| Logika dyskretnego wejścia | Pozytywna logika (źródło) (DI1...DI8), < 5 V (stan 0), > 11 V (stan 1) W przypadku, gdy nie jest to możliwe, należy określić, w jakim stopniu jest to możliwe. |
| numer wyjścia analogowego | 2 |
| Typ wyjścia analogowego | Napęd AQ1 konfigurowany przez oprogramowanie, AQ2: 0...10 V impedancja prądu stałego 470 Ohm, rozdzielczość 10 bitów Prąd AQ1 konfigurowany za pomocą oprogramowania, AQ2: 0...20 mA, rozdzielczość 10 bitów Prąd konfigurowalny za pomocą oprogramowania DQ-, DQ+: 30 V prądu stałego Prąd konfigurowalny za pomocą oprogramowania DQ-, DQ+: 100 mA |
| Czas trwania próbki | 2 ms +/- 0,5 ms (DI1...DI4) - dyskretne wejście 5 ms +/- 1 ms (DI5, DI6) - dyskretne wejście 5 ms +/- 0,1 ms (AI1, AI2, AI3) - analogiczne wejście 10 ms +/- 1 ms (AO1) - analogiczne wyjście |
| Dokładność | +/- 0,6% AI1, AI2, AI3 dla analogicznego wejścia o zmianie temperatury 60 °C +/- 1 % AO1, AO2 dla analogowego wyjścia o temperaturze 60 °C |
| Błąd linearności | AI1, AI2, AI3: +/- 0,15% maksymalnej wartości dla wejścia analogowego AO1, AO2: +/- 0,2% dla wyjścia analogowego |
| Numer wyjścia przekaźnika | 3 |
| Typ wyjścia przekaźnika | Konfigurowalna logika przekaźnika R1: przekaźnik awaryjny NO/NC trwałość elektryczna 100000 cykli Konfigurowalna logika przekaźnika R2: przekaźnik sekwencyjny NO trwałość elektryczna 100000 cykli Konfigurowalna logika przekaźnika R3: przekaźnik sekwencyjny NO trwałość elektryczna 100000 cykli |
| Czas odświeżania | Wydajność przekaźnika (R1, R2, R3): 5 ms (+/- 0,5 ms) |
| Minimalny prąd przełącznikowy | Wyjście przekaźnika R1, R2, R3: 5 mA przy napięciu 24 V prądu stałego |
| Maksymalny prąd przełącznikowy | Wyjście rellu R1, R2, R3 przy obciążeniu rezystywnym, cos phi = 1: 3 A przy napięciu prądu prądu 250 V Wyjście rellu R1, R2, R3 przy obciążeniu rezystywnym, cos phi = 1: 3 A przy 30 V prądu stałego Wyjście przekaźnika R1, R2, R3 przy obciążeniu indukcyjnym, cos phi = 0,4 i L/R = 7 ms: 2 A przy prądzie prądu 250 V Wyjście przekaźnika R1, R2, R3 przy obciążeniu indukcyjnym, cos phi = 0,4 i L/R = 7 ms: 2 A przy 30 V prądu stałego |
| Izolacja | Między końcówkami zasilania i sterowania |
| Maksymalna częstotliwość wyjścia | 500 kHz |
| Maksymalny prąd wejściowy | 53.3 A |
| Wybór zastosowania napędu o zmiennej prędkości | Budynek - sprężarka HVAC odśrodkowa Przetwarzanie żywności i napojów inne zastosowania Wiatrak górniczy Pompy górnicze do wydobycia minerałów i metali Wentylator olejowy i gazowy Woda i ścieki inne zastosowania Budowla - sprężarka śrubkowa HVAC Pompy do przetwarzania żywności i napojów Wiatrak do przetwarzania żywności i napojów Atomizacja przetwórstwa żywności i napojów Pompy elektropłynne do ropy naftowej i gazu (ESP) Pompy do wtrysku wody do ropy naftowej i gazu Pompy paliwowe odrzutowe na ropę naftową i gaz Sprężarki ropy naftowej i gazu dla rafinerii Pompy do odwrotników wody i ścieków Pompy przemieszczania dodatniego wody i ścieków Elektro pompy zanurzające na wodę i ścieki (ESP) Pompy śrubkowe na wodę i ścieki Sprężarki do wody i ścieków Sprężarki śrubkowe do wody i ścieków Kompresor wody i ścieków odśrodkowy Wiatrak na wodę i ścieki Przenośnik wody i ścieków Mieszanka wody i ścieków |
| Zakres mocy silnika AC-3 | 30...50 kW przy 380...440 V 3 fazach 30...50 kW przy 480...500 V 3 fazach |
| Ilość na zestaw | 1 |
| montaż obudowy | Zestaw ścienny |
| Odporność izolacyjna | > 1 MOhm 500 V prądu stałego przez 1 minutę do ziemi |
|---|---|
| Poziom hałasu | 630,5 dB zgodne z normą 86/188/EWG |
| Rozpraszanie mocy w W | Naturalna konwekcja: 93 W przy 380 V, częstotliwość przełączania 4 kHz Konwekcja przymusowa: 640 W przy 380 V, częstotliwość przełączania 4 kHz |
| Pojemność powietrza chłodzącego | 240 m3/h |
| Pozycja pracy | Pionowa +/- 10 stopni |
| Maksymalne THDI | < 48% od 80 do 100% obciążenia zgodnego z normą IEC 61000-3-12 |
| Kompatybilność elektromagnetyczna | Badanie odporności na rozładowanie elektrostatyczne poziomu 3 zgodnie z normą IEC 61000-4-2 Badanie odporności pola elektromagnetycznego promieniowanego częstotliwością radiową poziomu 3 zgodnie z normą IEC 61000-4-3 Badanie odporności na prędkość prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości prędkości 1.2/50 μs - 8/20 μs badanie odporności na fale prądu poziomu 3 zgodnie z normą IEC 61000-4-5 Przeprowadzone badanie odporności na częstotliwości radiowe poziomu 3 zgodnie z normą IEC 61000-4-6 |
| Stopień zanieczyszczenia | 2 zgodne z normą EN/IEC 61800-5-1 |
| Odporność drgań | 10,5 mm od szczytu do szczytu (f= 2...13 Hz) zgodnie z normą IEC 60068-2-6 1 gn (f=13...200 Hz) zgodny z normą IEC 60068-2-6 |
| Odporność na wstrząsy | 15 gn przez 11 ms zgodnie z normą IEC 60068-2-27 |
| Względna wilgotność | 5...95% bez kondensacji zgodne z normą IEC 60068-2-3 |
| Temperatura powietrza otoczenia do pracy | -15...50 °C (bez obniżenia temperatury) 50...60 °C (z współczynnikiem obniżania temperatury) |
| temperatura powietrza otoczenia do przechowywania | -40...70 °C |
| Wysokość operacyjna | <= 1000 m bez obniżenia wartości 1000...4800 m przy obniżeniu prądu o 1% na 100 m |
| Certyfikacje produktów | TÜV ATEX INERIS UL CSA Strefa ATEX 2/22 DNV-GL |
| oznakowanie | CE |
| Standardy | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 środowisko 1 kategoria C2 EN/IEC 61800-3 środowisko 2 kategoria C3 EN/IEC 61800-5-1 IEC 61000-3-12 IEC 60721-3 IEC 61508 IEC 13849-1 |
| Kategoria nad napięciem | III |
| Pętla regulacyjna | Regulator PID regulowany |
| poziom hałasu | 630,5 dB |
| Stopień zanieczyszczenia | 2 |
| Jednostka Typ opakowania 1 | PCE |
|---|---|
| Liczba jednostek w opakowaniu 1 | 1 |
| Opakowanie 1 Wysokość | 550,0 cm |
| Pakiet 1 Szerokość | 840,0 cm |
| Pakiet 1 Długość | 330,0 cm |
| Opakowanie 1 Waga | 380,0 kg |
