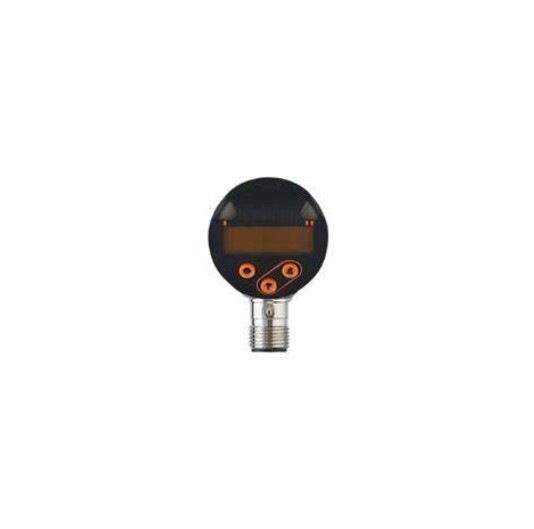

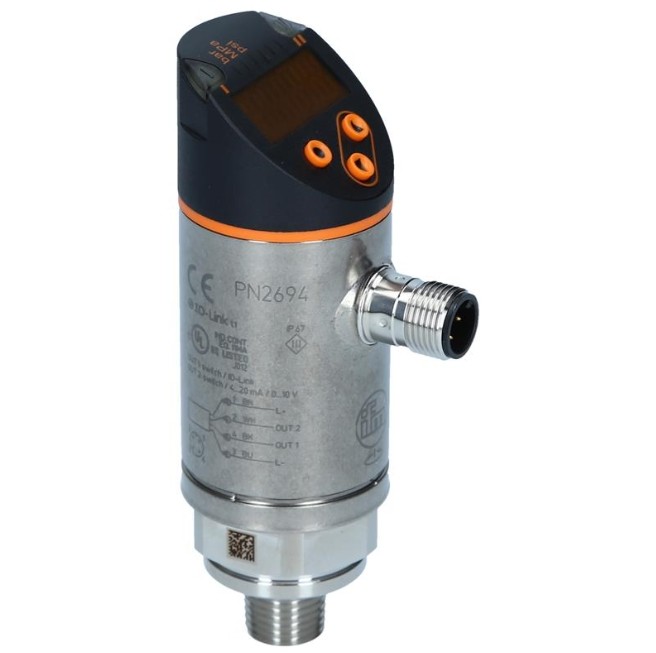

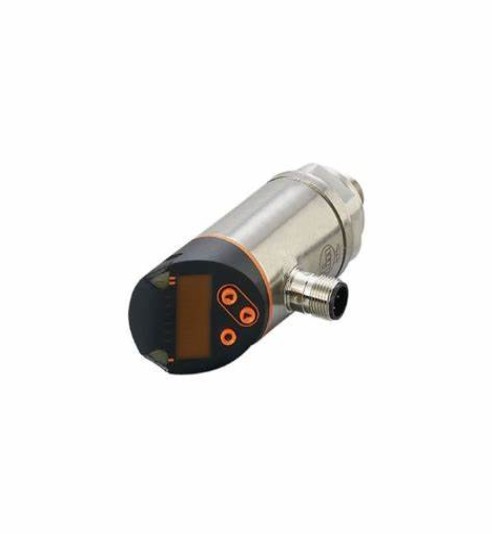

Czujnik ciśnienia IFM z wyświetlaczem PN2694 PN-010-REN14-MFRKG/US/ /V

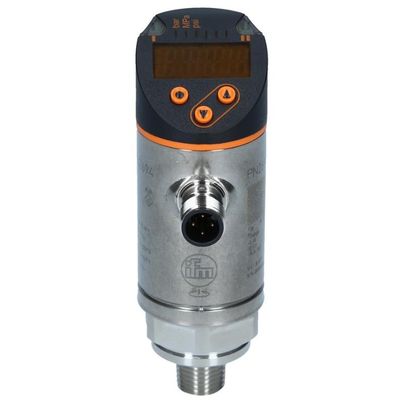

  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
  • IFM Pressure Sensor With Display PN2694 PN-010-REN14-MFRKG/US/ /V
Miejsce pochodzenia Chiny
Nazwa handlowa IFM
Orzecznictwo CE
Numer modelu PN2694
Minimalne zamówienie 1
Cena USD$220
Szczegóły pakowania Karton
Czas dostawy 6-8 tygodni
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500szt

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Napięcie robocze [V 9 Pobór prądu [mA 9
Min. opór izolacyjny [MΩ] 9 Klasa ochrony III
Podkreślić

IFM Czujnik ciśnienia z wyświetlaczem

,

IFM PN2694 Czujnik ciśnienia

,

US Sensor ciśnienia z wyświetlaczem
Zostaw wiadomość
opis produktu
Charakterystyka produktu
Liczba danych wejściowych i wyjściowych Liczba wyjść cyfrowych: 2; liczba wyjść analogowych: 1
Zakres pomiarowy
-1...10 barów - Czternaście.6...145 psi -100...1000 kPa - 0.1...1 MPa
Połączenie z procesem połączenie z przędzą 1/4" NPT zewnętrzna przędza
Zastosowanie
System złote kontakty
Element pomiarowy o pojemnościowym ciśnieniu ceramicznym
Zastosowanie do zastosowań przemysłowych
Media płynów i gazów
Średnia temperatura [°C] -25...80
Min. ciśnienie pęknięcia
150 barów 2175 psi 15 MPa
Wskaźnik ciśnienia
75 barów 1087 psi 70,5 MPa
Odporność próżniowa [mbar] - 1000
Rodzaj ciśnienia ciśnienie względne; próżnia
MAWP (dla wniosków zgodnie z CRN)
50 barów 725 psi 5 MPa
Dane elektryczne
napięcie robocze [V] 18...30 DC; (do SELV/PELV)
Zużycie prądu [mA] < 35
Min. opór izolacyjny [MΩ] 100; (500 V prądu stałego)
Klasa ochrony III
Ochrona odwrotnej biegunowości - Tak, tak.
Czas opóźnienia włączania mocy [s] 0.3
Zintegrowany pies strażniczy - Tak, tak.
Wpływy / wyjścia
Liczba danych wejściowych i wyjściowych Liczba wyjść cyfrowych: 2; liczba wyjść analogowych: 1
Wyniki
Całkowita liczba wyników 2
sygnał wyjściowy sygnał przełącznikowy; sygnał analogowy; IO-Link; (konfiguracyjny)
Projekt elektryczny PNP/NPN
Liczba wyników cyfrowych 2
Funkcja wyjściowa normalnie otwarte / zamknięte; (konfigurowalne)
Maksymalny wyjście przełącznika spalania prądu stałego [V] 2
Prąd nominalny biegu stałego wyjścia przełącznika DC [mA] 250
Częstotliwość przełączania DC [Hz] < 500
Liczba analogicznych wyjść 1
Prąd analogowy wyjściowy [mA] 4- Nie.20; (skalowalne 1: 5)
Maks. obciążenie [Ω] 500
Wyjściowe napięcie analogowe [V] 0- Nie.10; (skalowalne 1: 5)
Min. opór obciążenia [Ω] 2000
Ochrona przed zwarciem - Tak, tak.
Rodzaj zabezpieczenia przed zwarciem tak (bez zaciskania)
Ochrona przed przeciążeniem - Tak, tak.
Zakres pomiaru/ustawienia
Zakres pomiarowy
-1...10 barów - Czternaście.6...145 psi -100...1000 kPa - 0.1...1 MPa
Analogiczny punkt wyjścia
-1...8 bar - Czternaście.6...116 psi - 0.1- Nie.00,8 MPa
Analogiczny punkt końcowy
1...10 barów 14.6...145 psi 0.1...1 MPa
Ustawienia fabryczne / CMPT = 2
Punkt ustawienia SP
- 0.94...10 barów - Trzynaście.6...145 psi - 0.094...1 MPa
Punkt resetowania rP
- 0.98- Nie.90,96 bara - Czternaście.2- Nie.1440,4 psi - 0.098- Nie.00,996 MPa
Min. różnica między SP a rP
00,06 bara 00,6 psi 00,006 MPa
W stopniach
00,02 bara 0.2 psi 00,002 MPa
Status_B Wysoka rozdzielczość / CMPT = 3
Punkt ustawienia SP
- 0.94...10 barów - Trzynaście.6...145 psi - 0.094...1 MPa
Punkt resetowania rP
- 0.98- Nie.90,96 bara - Czternaście.2- Nie.1440,4 psi - 0.098- Nie.00,996 MPa
Min. różnica między SP a rP
00,06 bara 00,6 psi 00,005 MPa
W stopniach
00,01 bar 0.1 psi 00,001 MPa
Dokładność / odchylenia
Dokładność punktu przełącznika [% przedziału] < ± 0,4- Odwróć się.
Powtarzalność [% przedziału] < ± 0,1; (z wahaniami temperatury < 10 K; obniżanie 1:1)
Odchylenie charakterystyki [% przedziału] Wymagania w odniesieniu do zastosowań w odniesieniu do urządzeń do kontroli nadprzestrzennej1; BFSL = Best Fit Straight Line; LS = ustawienie wartości dopuszczalnej)
Odchylenie histerezy [% przedziału] < ± 0,1- Odwróć się.
Stabilność długoterminowa [% przedziału] < ± 0,05/ (Odwróć głowę 1:1; co 6 miesięcy)
Współczynnik temperatury punkt zerowy [% przedziału / 10 K] < ± 0,2; (-0...80 °C)
Współczynnik temperatury przedziału [% przedziału / 10 K] < ± 0,2; (-0...80 °C)
Uwaga dotycząca dokładności/odchylenia dokładność punktu przełącznika, błąd linearności w warunkach DNV GL: < ± 1%: < ± 1%
Czas reakcji
Czas reakcji [ms] < 1.5
Programuje się czas opóźnienia dS, dr [s] 0- Nie.50
Wartość procesu tłumienia dAP [s] 0- Nie.4
Dampingowanie dla analogicznego wyjścia dAA [s] 0- Nie.4
Maksymalny czas reakcji analogicznego wyjścia [ms] 3
Oprogramowanie / programowanie
Opcje ustawiania parametrów histereza / okno; normalnie otwarte / zamknięte; opóźnienie włączania/wyłączania; tłumienie; jednostka wyświetlania; wyjście prądu/napięcia
Interfejsy
Interfejs komunikacji IO-Link
Typ skrzyni biegów COM2 (38,4 kBaud)
Rewizja IO-Link 1.1
Standardy SDCI IEC 61131-9
Tryb SIO - Tak, tak.
Wymagana klasa portu głównego A; (jeśli szpilka 2 nie jest podłączona: B)
Wspierane identyfikatory urządzeń
Rodzaj operacji DeviceID
Ustawienia fabryczne / CMPT = 2 473
Status_B Wysoka rozdzielczość / CMPT = 3 989
Uwaga:
Aby uzyskać więcej informacji, patrz plik IODD w formie PDF pod adresem "Downloads"
Ustawienia fabryczne / CMPT = 2
Profile Inteligentny czujnik: zmienna danych procesowych; identyfikacja urządzenia, diagnostyka urządzenia
Min. czas cyklu procesu [ms] 2.3
Ciśnienie rozdzielczości IO-Link [bar] 0.01
Dane o procesie IO-Link (cykliczne)
Funkcja długość bitów
ciśnienie 14
informacje o przełączaniu binarnym 2
Funkcje IO-Link (acykliczne) etykieta specyficzna dla aplikacji
Status_B Wysoka rozdzielczość / CMPT = 3
Profile Inteligentny czujnik ED2: cyfrowy czujnik pomiarowy (0x000A), identyfikacja i diagnostyka (0x4000)
Min. czas cyklu procesu [ms] 3
Ciśnienie rozdzielczości IO-Link [bar] 0.005
Dane o procesie IO-Link (cykliczne)
Funkcja długość bitów
ciśnienie 16
stan urządzenia 4
informacje o przełączaniu binarnym 2
Funkcje IO-Link (acykliczne) etykieta specyficzna dla aplikacji
Warunki eksploatacji
Temperatura otoczenia [°C] -25...80
Temperatura przechowywania [°C] - Czterdzieści...100
Ochrona IP 65; IP 67
Badania / zatwierdzenia
EMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Odporność na wstrząsy
DIN EN 60068-2-27 50 g (11 ms)
Odporność drgań
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [roki] 138
Zatwierdzenie UL
Numer homologacji UL J012
Dyrektywa w sprawie urządzeń ciśnieniowych prawidłowa praktyka inżynierska; może być stosowana do płynów grupy 2; płynów grupy 1 na żądanie
Dane mechaniczne
Masa [g] 246
Materiał Stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC
Materiały (części zwilżone) stal nierdzewna (1.4404 / 316L); Al2O3 (ceramika); FKM
Min. cykle ciśnienia 100 milionów
Przykładowy moment przycisku [Nm] > 50; (Zależy od lubrykacji, uszczelnienia i wartości ciśnienia)
Połączenie z procesem połączenie z przędzą 1/4" NPT zewnętrzna przędza
Element ograniczający zintegrowany nie (może być wyposażony w urządzenia nowoczesne)
Wyświetlacze / elementy sterowania
Wyświetlacz
Jednostka wyświetlania 3 x LED, zielony (bar, psi, MPa)
Status przełączania 2 x LED, żółty
Wartości zmierzone wyświetlacz alfanumeryczny, czterocyfrowy kolor czerwono-zielony
Wskazania
Ilość opakowania 1 sztukę.
Połączenie elektryczne
Połączenie Złącze: 1 x M12; kod: A; kontakty: pozłacane
