| Z wyświetlaczem |
- Nie, nie. |
| Typ napięcia do uruchamiania |
AC/DC |
| Narysowane napięcie robocze Ue |
200 V |
| Narysowane napięcie zasilania sterowania przy napięciu przenośnym 50 Hz |
100 V |
| Nominalne napięcie zasilania sterowania w zakresie AC 60 Hz |
100 V |
| Prąd przeciążenia |
28.3 A |

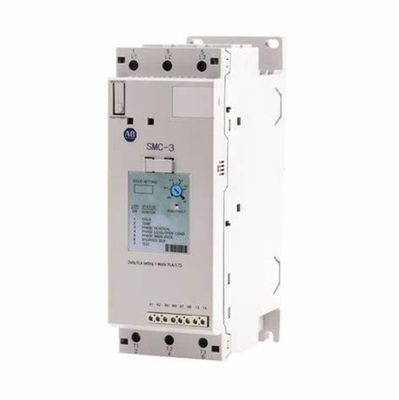

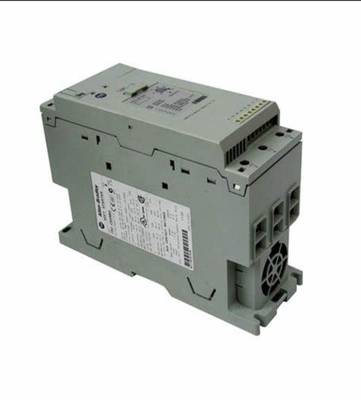

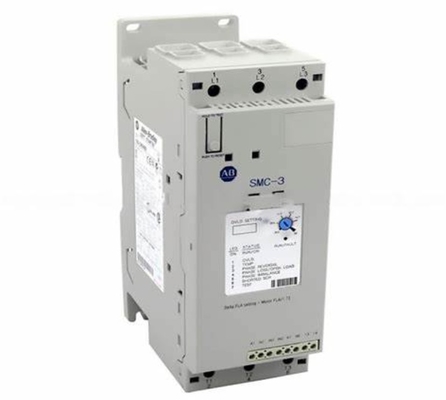

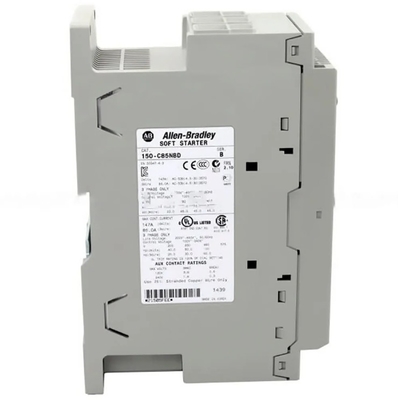

| Rodzaj sterownika |
SMC-3 |
| Ochrona DV/DT |
1000V/μs dla obwodów zasilania |
| Powtórne napięcie szczytowe |
1400V na UL/CSA/NEMA dla obwodów zasilania |
| Częstotliwość pracy |
50/60 Hz dla układu napędowego UL/CSA/NEMA |
| Moc silnika podłączonego do linii, maks. |
45 kW @ 380/400/415V AC, 50 Hz, 3-fazowe |
| Moc silnika podłączonego Delta, maks. |
25...100 KM @ 460 V prądu przemiennego, 60 Hz, 3-fazowe |
| Kategoria nad napięciem |
III na IEC dla kontaktów pomocniczych do montażu bocznego |
| Narysowane napięcie impulsu |
6 kV dla obwodów zasilania |
| Odporność dielektryczna |
2500V prądu przemiennego na IEC dla obwodów zasilania |
| Prąd silnika podłączony do linii |
28.3...85 A @ 380/400/415/460V prąd przenośny, 3-fazowy |
| Prąd silnika podłączony delta |
50...147 A @ 380/400/415/460V AC, 3-fazowa |
| Napięcie izolacyjne |
Nominalne 600V prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu prądu |
| Narysowane napięcie robocze |
250V AC/30V DC w odniesieniu do UL/CSA/NEMA dla dodatkowych kontaktów mocowanych bocznie |
| Moc znamionowa sterowania podczas uruchamiania wentylatora |
200 mA @ 120V AC/100 mA @ 240V AC, 700 mA @ 24V AC/DC |
| Prąd wejściowy w stanie wyłączonym |
< 10 mA, < 12 mA @ wejściowe napięcie w stanie wyłączonym (IN1, IN2) dla obwodu sterowania |
| Wykaz urządzeń zabezpieczających przed zwarciem |
Nieczasowe opóźnienie Przełącznik magnetyczny termiczny Wysokiej mocy klasy opóźnienia czasowego CC/J/L |
| Liczba kontaktów |
TB-97, -98 (OVLD/Wina): 1 dla kontaktów pomocniczych |
| Duży dostępny prąd awaryjny o dużej pojemności, maks. |
70 kA @ 600V, maksymalny prąd 300 A bezpiecznik z opóźnieniem czasowym klasy J lub klasy L dla silników podłączonych wewnątrz delta |
| Rodzaj prądu |
TB-97, -98 (OVLD/Fault): AC/DC dla kontaktów pomocniczych |
| Konwencjonalny prąd cieplny (Ith) |
TB-97, -98 (OVLD/Wina): 1 A dla kontaktów pomocniczych |
| Rodzaj układu sterowania |
TB-97, -98 (OVLD/Fault): przekaźnik elektromagnetyczny dla kontaktów pomocniczych |
| Rodzaj kontaktów |
TB-97, -98 (OVLD/Wina): Otwarte normalnie (N.O.) dla kontaktów pomocniczych |
| Kategoria wykorzystania |
TB-23, -24 (normalne/do prędkości), TB-33, -34 (normalne/do prędkości): C300/R150 za UL/CSA/NEMA dla kontaktów pomocniczych mocowanych z boku |
| Narysowany prąd roboczy, maks. |
TB-97, -98 (OVLD/Fault): 0,6 A @ 120V AC i 0,3 A @ 240V AC dla kontaktów pomocniczych |
| Standardowa funkcja sterownika |
Stop miękki |
| Standardowy dostępny prąd awarii, maks. |
10 kA @ maksymalny standardowy bezpiecznik 400 A dla urządzenia delta |
| Zintegrowana ochrona przed przeciążeniem silnika |
- Tak, proszę. |
| Typ urządzenia zabezpieczającego przed zwarciem |
Rodzaj 1 |
| Wybór klasy przeciążenia |
Klasa podróży 10, 15 lub 20 |
| Wybierane czasy rozpoczęcia |
2, 5, 10, 15, 20, 25 lub 30 s |
| Napięcie wejściowe w stanie wyłączonym (IN1, IN2), maks. |
40V AC, 17V DC/12V AC dla układu sterującego |
| Wybór granicy prądu |
150%, 250%, 350% i 450% prądu pełnego obciążenia |
| Napięcie wejściowe w stanie włączonym, podczas uruchamiania (IN1, IN2) |
85 V prądu przemiennego, 19,2 V prądu stałego/19,2 V prądu przemiennego minimalne dla obwodu sterującego |
| Prąd wejściowy w stanie włączonym (IN1, IN2) |
90,8 mA @ 120V prąd biegły/19,6 mA @ 240V prąd biegły dla obwodu sterowania, 7,3 mA @ 24V prąd biegły/prąd biegły dla obwodu sterowania |
