Informacje o zamówieniu tabela 1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches, 0 do 10 VDC zwrot, i regulowane zero i rozpiętość DMPR-KR003* Sleeve Pin Kit dla Johnson Controls okrągłych amortyzatorów z 5/16 cali. (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer, 120/24 VAC, 60 Hz, klasa 2 M9000-104 14 VA transformator, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 inZestaw sprzęgaczy wału odciągającego do montażu na 1 cm. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/off, pływające, proporcjonalne lub rezystywne siłowniki M9000-300 Weather Shield Enclosure chroni siłowniki M9108 w zastosowaniach amortyzatorów zewnętrznych.

Opis Seria M91xx obejmuje modele M9108, M9116, M9124 i M9132.Urządzenia napędowe M91xx są dostępne do użytku z włączeniem/wyłączeniemTe dwukierunkowe siłowniki nie wymagają połączenia amortyzatora i są łatwo instalowane na amortyzatorze o okrągłym wałku do 3/4 cali.O szerokości nieprzekraczającej 20 mm lub o szerokości rdzenia nieprzekraczającej 5/8 cm. (16 mm). Mogą być bezpośrednio lub zdalnie zamontowane na amortyzatorze lub zamontowane na zaworze za pomocą jednego z zestawów łączenia zaworów M9000-5xx. Jeden model M91xx dostarcza do 280 lb·in (32 N·m) momentu obrotowego.2 - AGxModele -GGx lub -HGx w tandemie zapewniają dwukrotnie większy moment obrotowy lub 560 lb·in (64 N·m).Zapewniają się integralne wyłączniki pomocnicze do wskazywania pozycji końcowego zatrzymania lub do wykonywania funkcji przełączania pod każdym kątem w wybranym zakresie obrotowymZwrot z pozycji jest dostępny za pośrednictwem przełączników, potencjometru lub sygnału DC 0 (((2) do 10 V.Cechy: • proste bezpośrednie sprzężenie skraca czas montażu i uruchomienia przy jednoczesnym zwiększeniu niezawodności poprzez wyeliminowanie połączeń tłuminików • sześć momentów obrotowych: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 V, DC 0(4) do 20 V lub DC 0(4) do 20 mA • kierunek obrotu wybierany przez skakacza i ręczne zwolnienie biegów ułatwiają instalację, konfigurację, and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systemsDo zastosowań należą: amortyzatory zwrotnego powietrza lub wydechowe, amortyzatory kontrolne i pompkowe, ostrza pozycjonalne dla wentylatorów o zmiennej objętości,pozycjonowanie zaworów motyli serii VF4000 i VF5000, oraz pozycjonowanie zaworów kulkowych serii VG1000 i zaworów kulkowych serii VG7000 w przypadku stosowania z zaworami wiązania zaworów serii M9000-5xx.Dwa z poniższych modeli zapewniają dwukrotnie większy moment obrotowy pojedynczej jednostki, gdy są montowane w tandemie: M9116-GGx lub -HGx, M9124-AGx, -GGx lub -HGx oraz M9132-AGx lub -GGx. W celu odpowiedniego rozmiaru amortyzatora, zaworu i/lub siłownika należy zapoznać się z informacjami producenta.w rodzaju silników napędowych serii M9206 i M9216, są zalecane do stosowania z zewnętrznymi tłumieniami powietrza w zimnym klimacie. Te kompaktowe silniki napędowe M91xx wykorzystują silnik prądu stałego z obwodem wykrywania zatrzymania, który działa przez cały układ.-HGxModele -JGx i -JGx wykorzystują techniki filtrowania hałasu na sygnale sterującym w celu wyeliminowania zmiany pozycji z powodu hałasu linii.Pozycja siłownika jest wizualnie oznaczona od 0 do 90° na pokrywiePrzyciśnięcie sprężynowego układu biegów na pokrywce układu biegów odłącza biegówkę do ręcznego przemieszczania sprzęgła.Odnośnik M9108, M9116, M9124, M9132 serii Elektrycznych Aktuatorów Bezprzewodowych (LIT-2681058) lub M9108, M9116, M9124,Instrukcje montażu elektrycznych siłowników bez sprężyny zwrotnej serii M9132 (część nrInformacje o naprawie Jeśli elektryczny aktuator serii M9108, M9116, M9124 lub M9132 nie działa zgodnie ze specyfikacjami,zastąpić jednostkęW przypadku zamiennego siłownika należy skontaktować się z najbliższym przedstawicielem Johnson Controls.

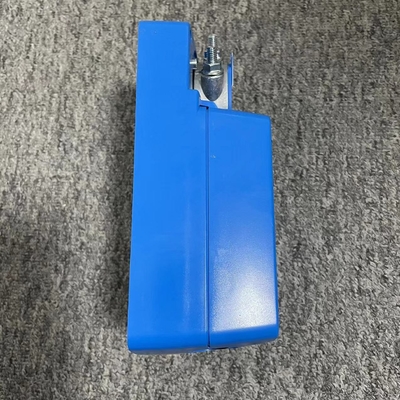

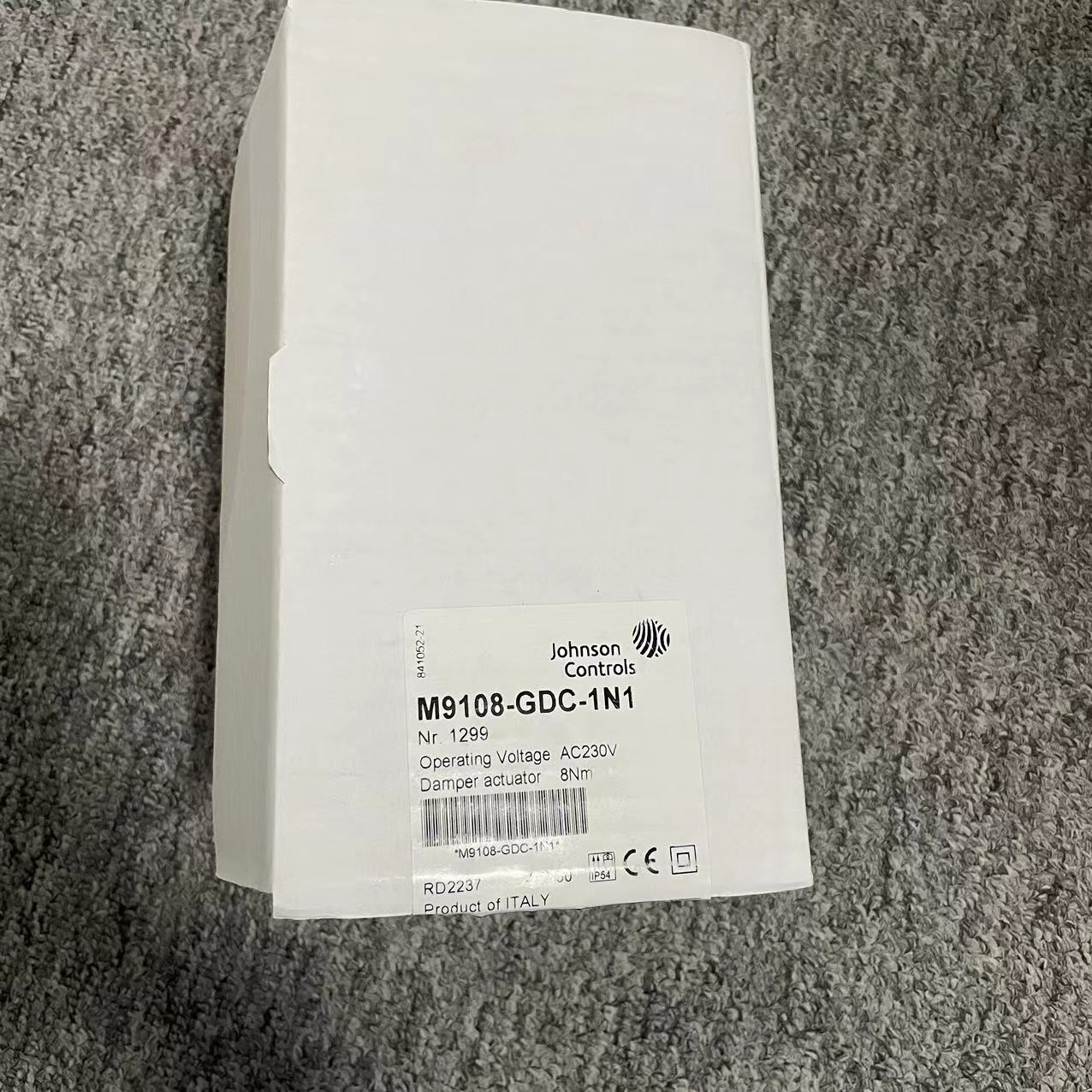

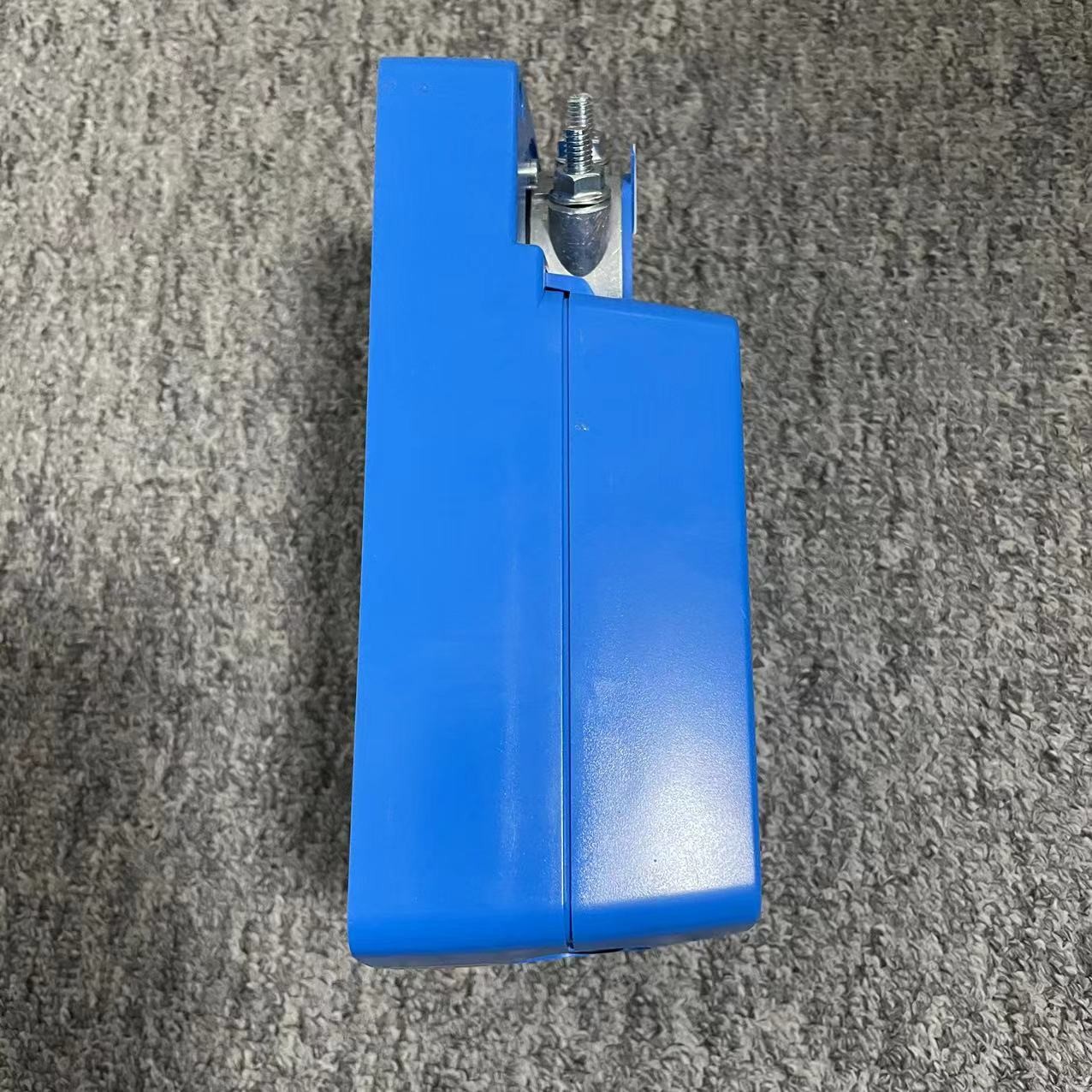

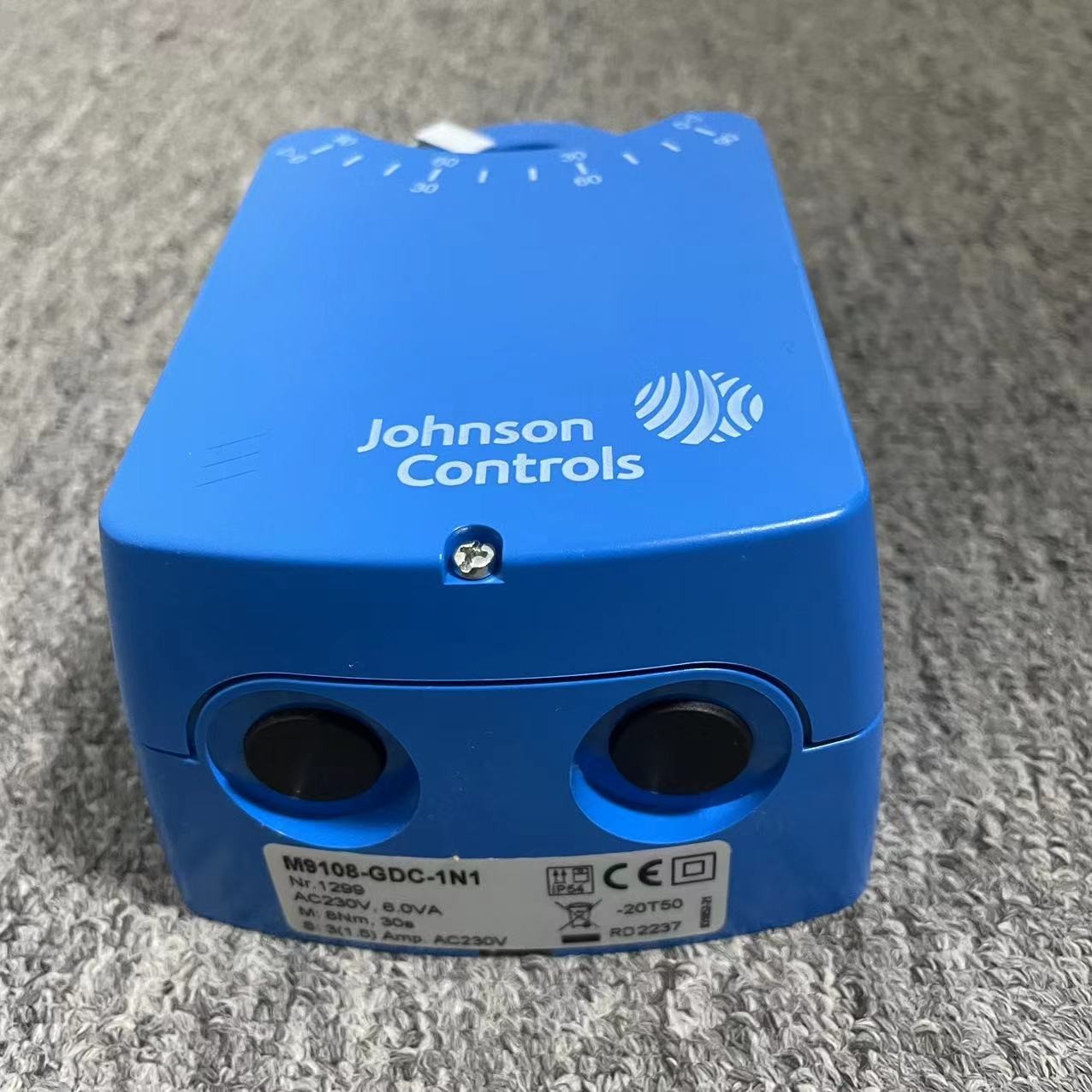

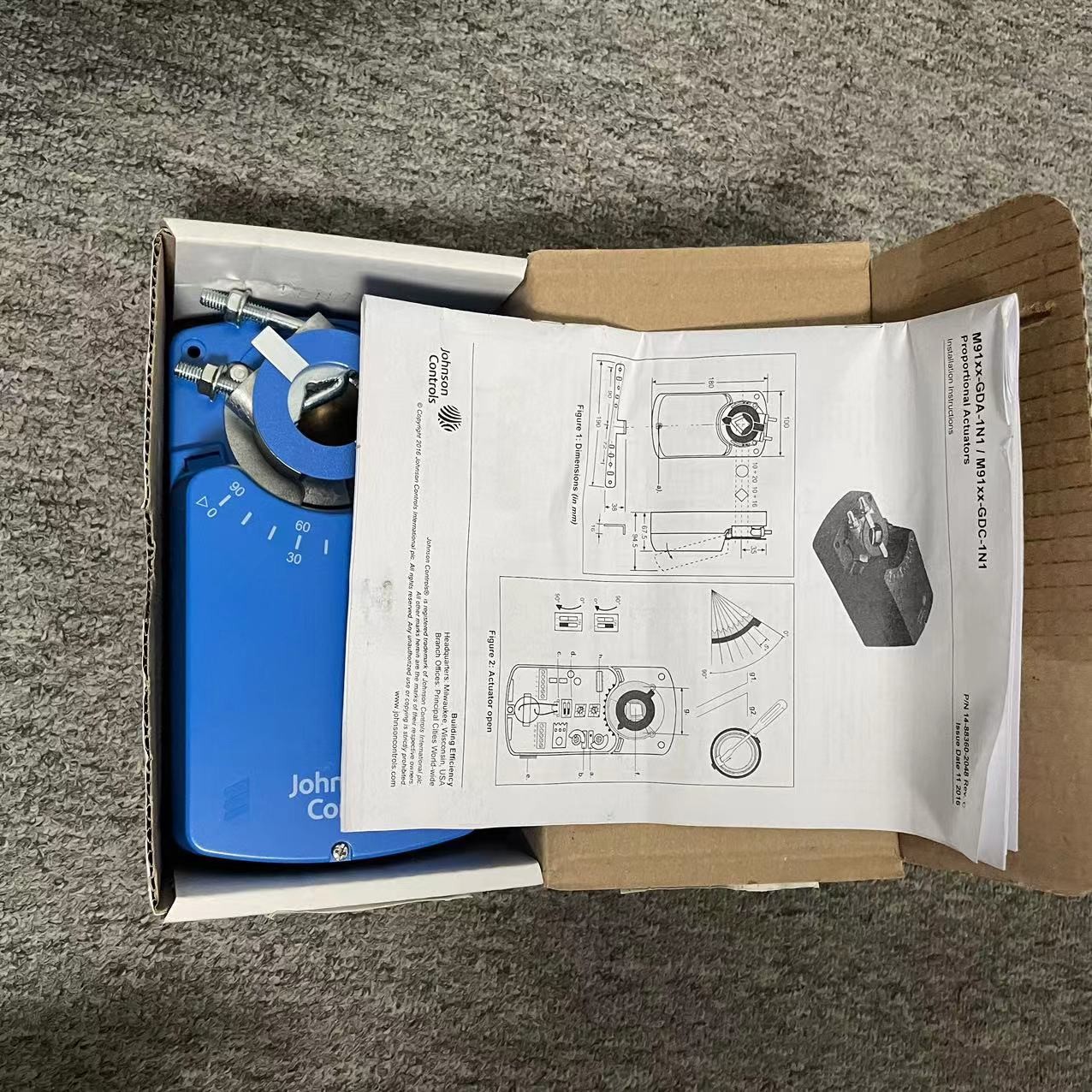

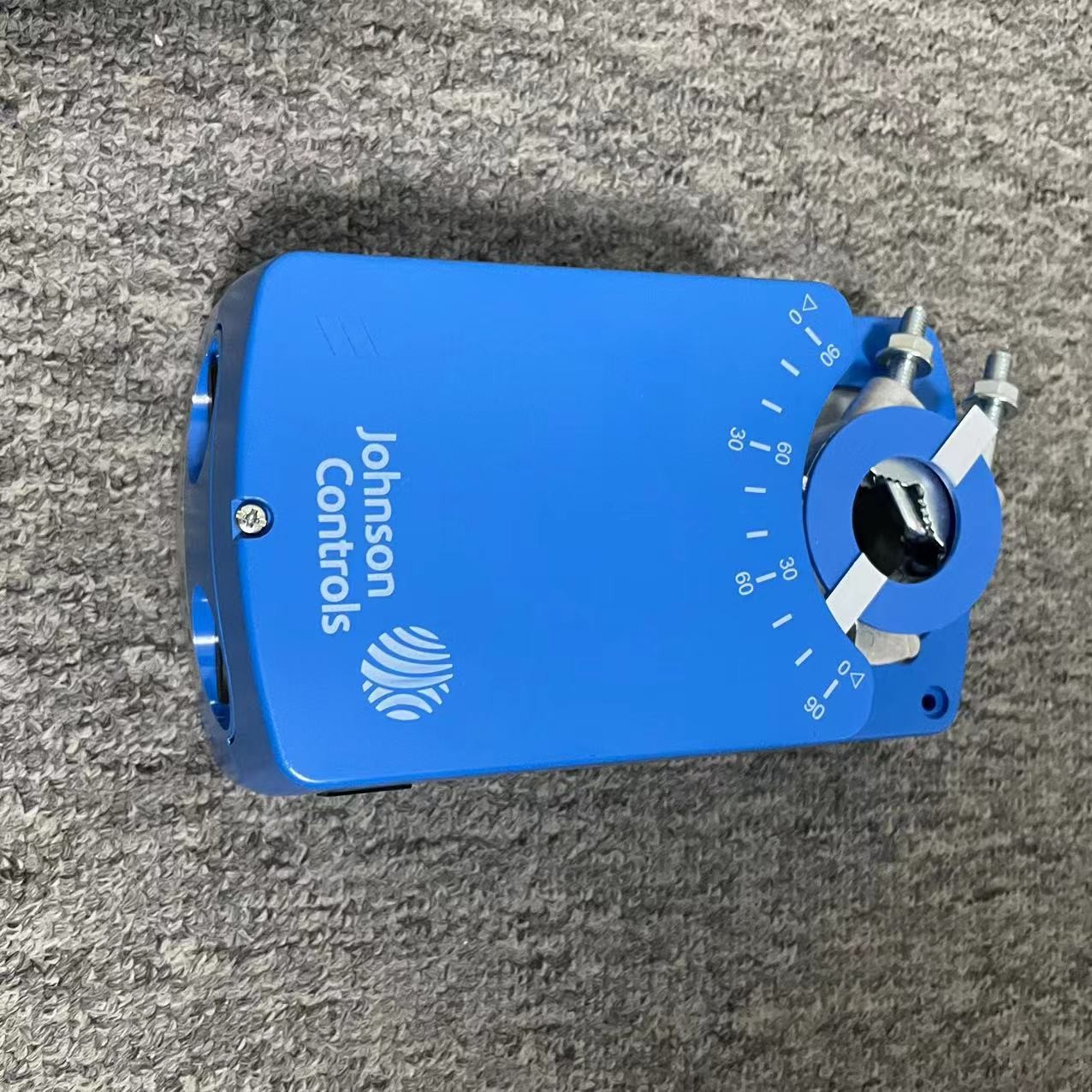

- Co się stało?M9108-GDC-1N1ROTARYJNY ELEKTRYCZNY ACTUATOR DAMPER, PROPORCJONALNY, 8NM, 90DEG, 230VAC, 2 SPDT AUX. przełączniki

M9108GDC1N1
