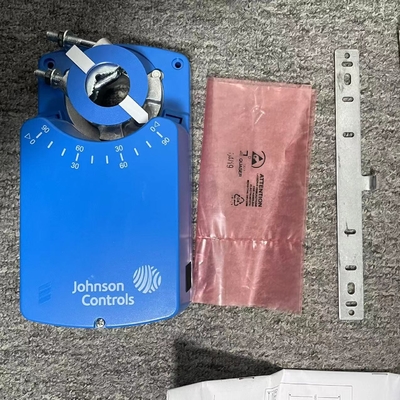

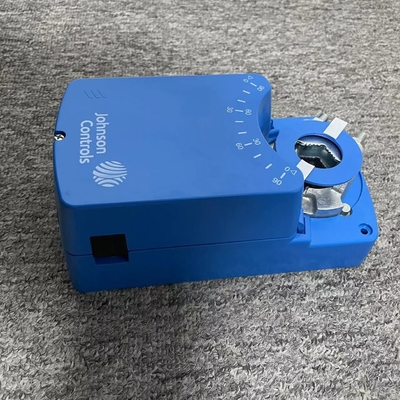

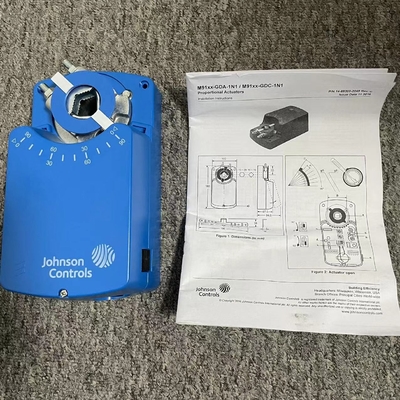

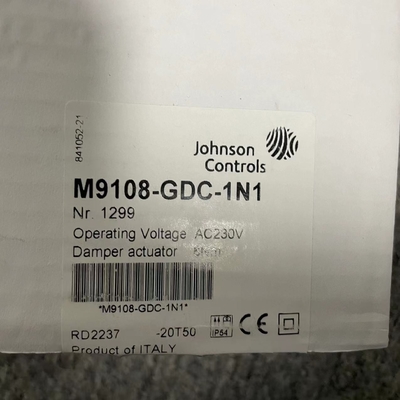

Oryginalne urządzenia sterujące Johnson M9108-GDC-1N1 M9108 M9116 M9124 M9132 Sprzęt sterujący przegubowy

Prorcjonalne elektryczne aktywatory zwrotne bez sprężyny serii M9108 Aktywatory elektryczne z bezpośrednim montażem serii M9108-GGx-2 i M9108-HGx-2 działają na mocy 24 VAC lub VDC.i są dostępne do użycia z kontrolerami proporcjonalnymiTe dwukierunkowe siłowniki nie wymagają połączenia amortyzatora i są łatwo instalowane na amortyzatorze z okrągłym wałem o średnicy do 3/4 cala (19 mm) lub kwadratowym walem o średnicy do 5/8 cala (16 mm).Mogą być bezpośrednio lub zdalnie zamontowane na tłumieniu. Jeden model M9108-GGx-2 lub M9108-HGx-2 dostarcza do 70 lb∙in (8 N∙m) momentu obrotowego.Zapewniają się integralne wyłączniki pomocnicze do wskazywania pozycji końcowego zatrzymania lub do wykonywania funkcji przełączania pod każdym kątem w wybranym zakresie obrotowym. Skoki na siłowniku umożliwiają użytkownikom wybór kierunku działania, zakresu wejścia sterowania i kalibracji (stałe lub regulowane).potencjometrNa rysunku 1: Funkcje i zalety aktuatora serii M9108 Dwa wejścia sterowania spełniają potrzeby większości zastosowań closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installation, konfiguracja, and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: Urządzenie to nie jest zaprojektowane ani przeznaczone do stosowania w środowiskach lub w ich pobliżu, w których mogą występować odpary lub gazy wybuchowe,lub środowisk, w których mogą występować substancje żrące wewnętrzne elementy urządzenia. Prorcjonalne siłowniki M9108 mogą być montowane w dowolnej wygodnej orientacji. Są one zaprojektowane do umieszczania tłumiczy i zaworów w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC).Do zastosowań należą:• pozycjonowanie amortyzatorów zwrotnego powietrza lub wydechowych • sterowanie amortyzatorami powierzchni i obwodów • pozycjonowanie łopatek dla wentylatorów o zmiennej objętościzawórWykorzystanie sprężynowych napędów zwrotnych, takich jak Johnson Controls® serii M9206 i M9216 zaleca się do stosowania z zewnętrznymi amortyzatorami powietrza w zimnym klimacie.Aktywatory proporcjonalne serii M9108 są przeznaczone do sterowania sprzętem w normalnych warunkach pracyJeżeli awaria lub nieprawidłowe działanie proporcjonalnego siłownika M9108 może prowadzić do nieprawidłowego stanu pracy, który może spowodować obrażenia ciała lub uszkodzenie sprzętu lub innego mienia,inne urządzenia (przewody ograniczające lub bezpieczeństwa), lub systemy (alarmowe lub nadzorowe) przeznaczone do ostrzegania lub ochrony przed awarią lub nieprawidłowym działaniem siłownika M9108 muszą być włączone do systemu sterowania i utrzymywane jako część tego systemu.M9108 siłowniki proporcjonalne działające na 24 VAC przy 50/60 Hz lub 24 VDCTe kompaktowe siłowniki wykorzystują silnik prądu stałego z układem wykrywania zatrzymania, który działa przez cały czas.Propozycyjne siłowniki M9108 wykorzystują techniki filtrowania hałasu na sygnale sterującym w celu wyeliminowania zmiany pozycji z powodu hałasu linii. Obrót jest ograniczony mechanicznie do 93° przez zintegrowane końcowe zatrzymywania. Pozycja siłownika jest oznaczona od 0 do 90° na pokrywie.Nacisnąć wypuszczalnik sprężynowy na osłonie siłownika, aby odłączyć układ biegów do ręcznego przemieszczania
