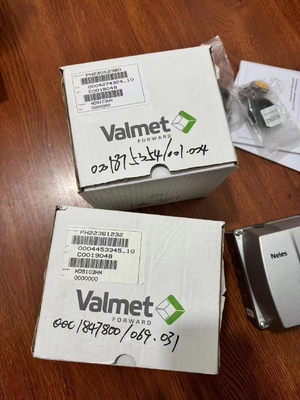

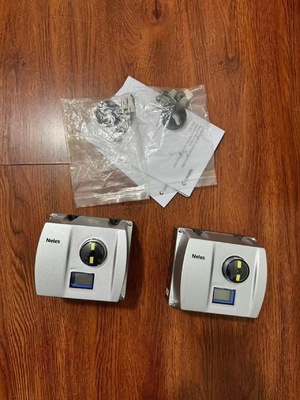

METSO System pozycjonowania zaworów Model EJ05 Typ ND9103HN ND9102HN ND9103HN-K1

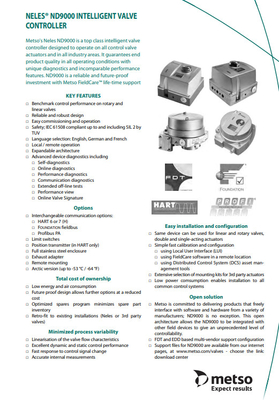

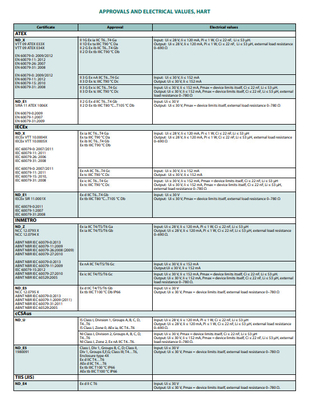

SPECYFIKACJE TEKNICZNE ND9000 INTELIGENTNEGO KONTROLERA WALWY ZAŁĄCZONYJENIE GŁÓWNE, nie wymaga zewnętrznego zasilania.Połączenia siłowni zgodnie z normami VDI/VDE 3845 i IEC 60534-6. Wypłuczenie na wybranych siłownikach Działanie: Dwukrotne lub pojedyncze działanie Zakres przemieszczania: liniowy; 10 ‰ 120 mm / 0,4-4,7 w obrotowym; 45 ‰ 95 stopni Zakres pomiaru 110 ° z swobodnie obracającym się wałem sprzężenia zwrotnego.Wpływ środowiska: -40° ️ +85 °C / -40° ️ +185 °F Zakres temperatury w Arktyce: -53° ️ +85 °C / -64° ️ +185 ° Wpływ temperatury na położenie zaworu: 0,5 % /10 °K Wpływ wibracji na położenie zaworu:< 1 % w warunkach 2g 5 ∼ 150 Hz, 1 g 150 ∼ 300 Hz, 0,5 g 300 ∼ 2000 Hz Materiał obudowy: ND9100: Anodowany stop aluminium i kompozyt polimerowy ND9200: Anodowany stop aluminium i szkło hartowane ND9400:Stal nierdzewna i kompozyt polimerowy ND9300: Stal nierdzewna Klasa ochrony: IP66, Nema 4x Przenośniki pneumatyczne: G 1/4 (ND9100) 1/4 NPT (ND9200, ND9300 i ND9400) Wątek żołądka kablowego: M20x1.5 (ND9000) 1/2 NPT (ND9000E2, ND9000U) Waga: 1.8 kg / 40,0 kg (ND9100) 3,4 kg / 7,5 kg (ND9200) 5,6 kg / 12,4 lb (ND9400) 8,6 kg / 19,0 lb (ND9300) Mechaniczny i cyfrowy wskaźnik pozycji widoczny przez główny osłonę,nie ma zastosowania do ND9200E2 i ND9300Specjalna konstrukcja odporna na korozję lub obudowa ze stali nierdzewnej dostępna jako opcja dla wymagających środowisk.Wpływ ciśnienia napędowego na położenie zaworu: < 0,1 % przy 10 % różnicy ciśnienia wejściowego Jakość powietrza: zgodna z normą ISO 8573-1 Cząsteczki stałe: klasa 5 (zalecane jest filtrowanie 3 ± 5 μm) Wilgotność:Klasa 1 (zalecane jest, aby punkt rosy był poniżej 10 °C/ 18 °F niższej niż minimalna temperatura) Klasa oleju: 3 (lub < 1 ppm) Pojemność z napięciem 4 barów / 60 psi: 5,5 Nm3/h / 3,3 sfm (zamk 2) 12 Nm3/h / 7,1 sfm (zamk 3) 38 Nm3 /h / 22,4 sqfm (wornik 6) Zużycie z napięciem 4 barów / 60 psi w stanie stacjonarnym: < 0,6 Nm3/h / 0,35 sqfm (worzec 2 i 3) < 1,0 Nm3/h / 0,6 sqfm (worzec 6) Elektronika HART Zasilanie: napęd pętlowy, 4 ‰ 20 mA Minimalny sygnał: 3,6 mA Maksymalny prąd: 120 mA Napęd obciążeniowy:do 9.7 VDC/20 mA (odpowiadające 485 Ω) Napięcie: maksymalnie 30 VDC Ochrona polarna: -30 VDC Ochrona przed prądem: aktywna ponad 35 mA Profibus PA i FOUNDATION fieldbus Zasilanie: napięcie 9 ∼32 VDC,ochrona odwrotnej biegunowości Maksymalny prąd podstawowy: 17,2 mA Prąd nieruchomy: 16 mA Prąd awaryjny (FDE): 3.9 mA FOUNDATION czas wykonania bloku funkcji busów polowych AO 20 ms AI 20 ms PID 20 ms DO 20 ms DI 15 ms IS 15 ms OS 15 ms Wydajność z umiarkowanymi siłownikami o stałym obciążeniu: ≤ 0,1 % histereza: < 0,5 % funkcje lokalnego interfejsu użytkownika (LUI)Różnica ciśnienia zasilania i siłownika □ Funkcja kierowanego uruchamiania □ LUI może być blokowana zdalnie w celu zapobiegania nieuprawnionemu dostępowi □ Kalibracja: Automatyczna / ręczna linearyzacja □ Kalibracja 1-punktowa □ Konfiguracja sterowania: agresywna, szybka, optymalna, stabilna, maksymalna stabilność □ Konfiguracja wersji HART:HART 6 lub HART 7 □ Konfiguracja zaworu sterującego □ Obrót: obrót zaworu w kierunku ruchu wskazówek zegara lub w kierunku przeciwnym do ruchu wskazówek zegara w celu zamknięciaDziałanie bezpośrednie/odwrotne, podwójnie/jednorazowo działający □ Rodzaj zaworu, obrotowy/liniowy □ Wybór języka: angielski, niemiecki i francuski:12 ¢ 30 VDC Rozdzielczość: 16 bitów / 0,244 μA Liniowość: < 0,05 % FS Efekt temperatury: < 0,35 % FS Obciążenie zewnętrzne:maks 0 ¢780 Ω max 0 ¢690 Ω dla bezpieczeństwa wewnętrznego Ex ia IIC T6 Ui ≤ 28 V Ex d IIC T4/T5/T6 Ui ≤ 30 V, HART Certificate Approval Elektryczne wartości ATEX ND_X VTT 09 ATEX 033X VTT 09 ATEX 034X EN 60079-0: 2009/2012 EN 60079-11: 2012 EN 60079-26: 2007 EN 60079-31: 2008 EN 60079-0: 2009/2012 EN 60079-11:2012 EN 60079-15: 2010 EN 60079-31: 2008 II 1G Ex ia IIC T6...T4 Ga II 1D Ex ta IIIC T90 °C Da II 2 G Ex ib IIC T6...T4 Gb II 2 D Ex tb IIIC T90 °C Db Wejście: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W,Ci ≤ 22 nF, Li ≤ 53 μH. Wyjście: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, odporność na obciążenie zewnętrzne 0?? 690 Ω II 3 G Ex nA IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Wejście: Ui ≤ 30 V,Ii ≤ 152 mA Wyjście: Ui ≤ 30 V, Ii ≤ 152 mA II 3 G Ex ic IIC T6...T4 Gc II 3 D Ex tc IIIC T90 °C Dc Wejście: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = same granice urządzenia, Ci ≤ 22 nF, Li ≤ 53 μH. Wyjście: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = samodzielne ograniczenia urządzenia, Ci ≤ 22 nF, Li ≤ 53 μH, odporność na obciążenie zewnętrzne 0?? 780 Ω ND_E1 SIRA 11 ATEX 1006X EN 60079-0:2009 EN 60079-1:2007 EN 60079-31:2009 II 2 G Ex d IIC T6...T4 Gb II 2 D Ex tb IIIC T80 °C...T105 °C Db Wejście: Ui ≤ 30 V Wyjście: Ui ≤ 30 V, Pmax = samą granicę urządzenia, opór obciążenia zewnętrznego 0780 Ω IECEx ND_X IECEx VTT 10.0004X IECEx VTT 10.0005X IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-26:2006 IEC 60079-31: 2008 IEC 60079-0: 2007/2011 IEC 60079-11: 2011 IEC 60079-15: 2010, IEC 60079-31: 2008 Ex ia IIC T6...T4 Ga Ex ta IIIC T90 °C Da Ex ib IIC T6...T4 Gb Ex tb IIIC T90 °C Db Wejście: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Wyjście: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, odporność na obciążenie zewnętrzne 0?? 690 Ω Ex nA IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Wejście: Ui ≤ 30 V,Ii ≤ 152 mA Wyjście: Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T6...T4 Gc Ex tc IIIC T90 °C Dc Wejście: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = same granice urządzenia, Ci ≤ 22 nF, Li ≤ 53 μH Wyjście: Ui ≤ 30 V, Ii ≤ 152 mA,Pmax = samodzielne ograniczenia urządzenia, Ci ≤ 22 nF, Li ≤ 53 μH, odporność na obciążenie zewnętrzne 0?? 780 Ω ND_E1 IECEx SIR 11.0001X IEC 60079-0:2011 IEC 60079-1:2007 IEC 60079-31:2008 Ex d IIC T6...T4 Gb Ex tb IIIC T80 °C...T105 °C Db Wpis:Wyjście Ui ≤ 30 V: Ui ≤ 30 V, Pmax = samodzielne ograniczenia urządzenia, opór obciążenia zewnętrznego 0 ̊780 Ω INMETRO ND_Z NCC 12.0793 X NCC 12.0794 X ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 ABNT NBR IEC 60079-26:2008 (2009) ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60079-0:2013 ABNT NBR IEC 60079-11:2009 IEC 60079-15:2012 ABNT NBR IEC 60079-27:2010 ABNT NBR IEC 60529:2005 Ex ia IIC T4/T5/T6 Ga Ex ia IIC T4/T5/T6 Gb Wejście: Ui ≤ 28 V,Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH Wyjście: Ui ≤ 28 V, Ii ≤ 120 mA, Pi ≤ 1 W, Ci ≤ 22 nF, Li ≤ 53 μH, odporność na obciążenie zewnętrzne 0?? 690 Ω. Ex nA IIC T4/T5/T6 Gc Wejście: Ui ≤ 30 V, Ii ≤ 152 mA Wyjście:Ui ≤ 30 V, Ii ≤ 152 mA Ex ic IIC T4/T5/T6 Gc Wejście: Ui ≤ 30 V, Ii ≤ 152 mA, Pmax = same ograniczenia urządzenia, Ci
