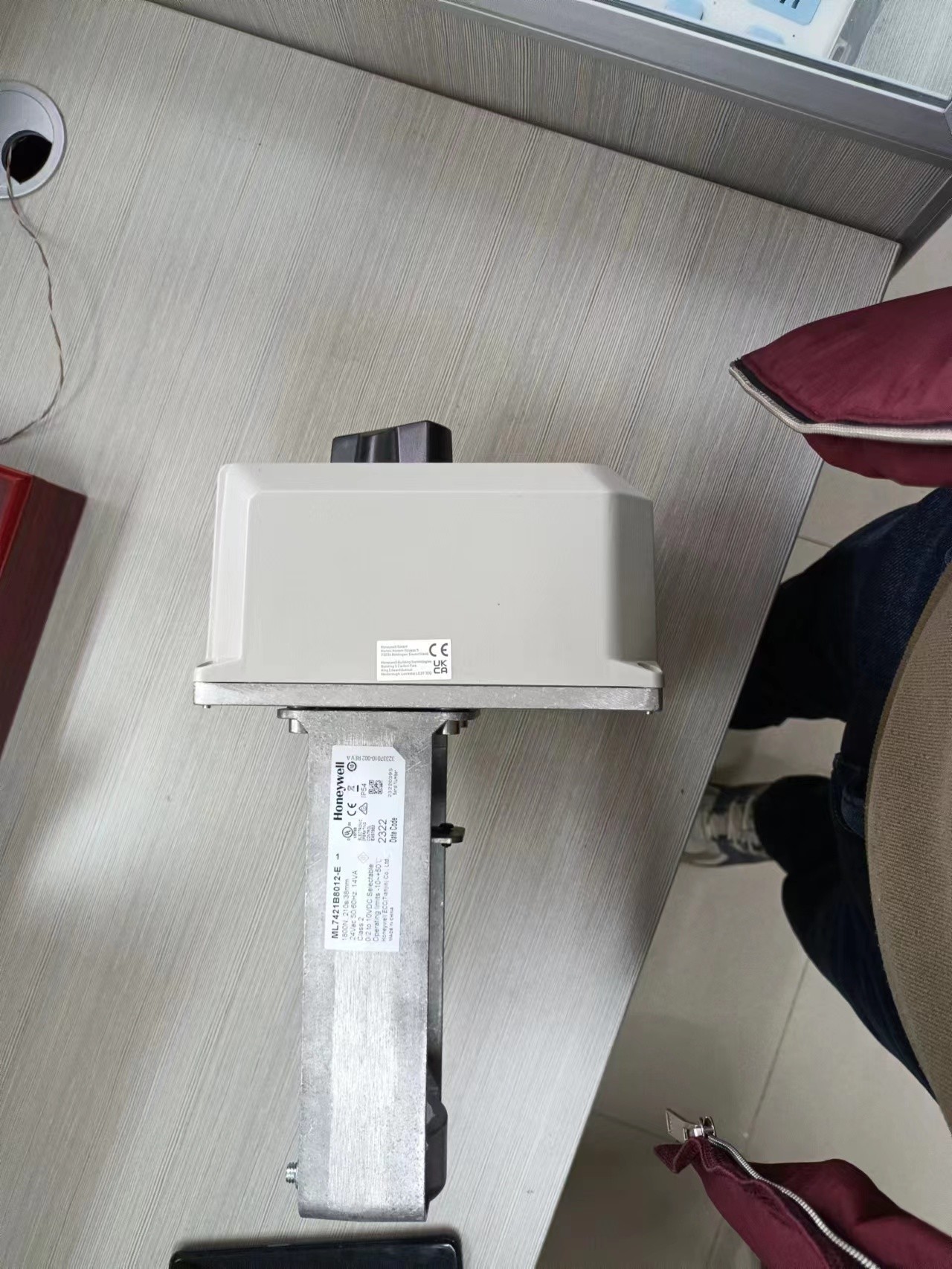

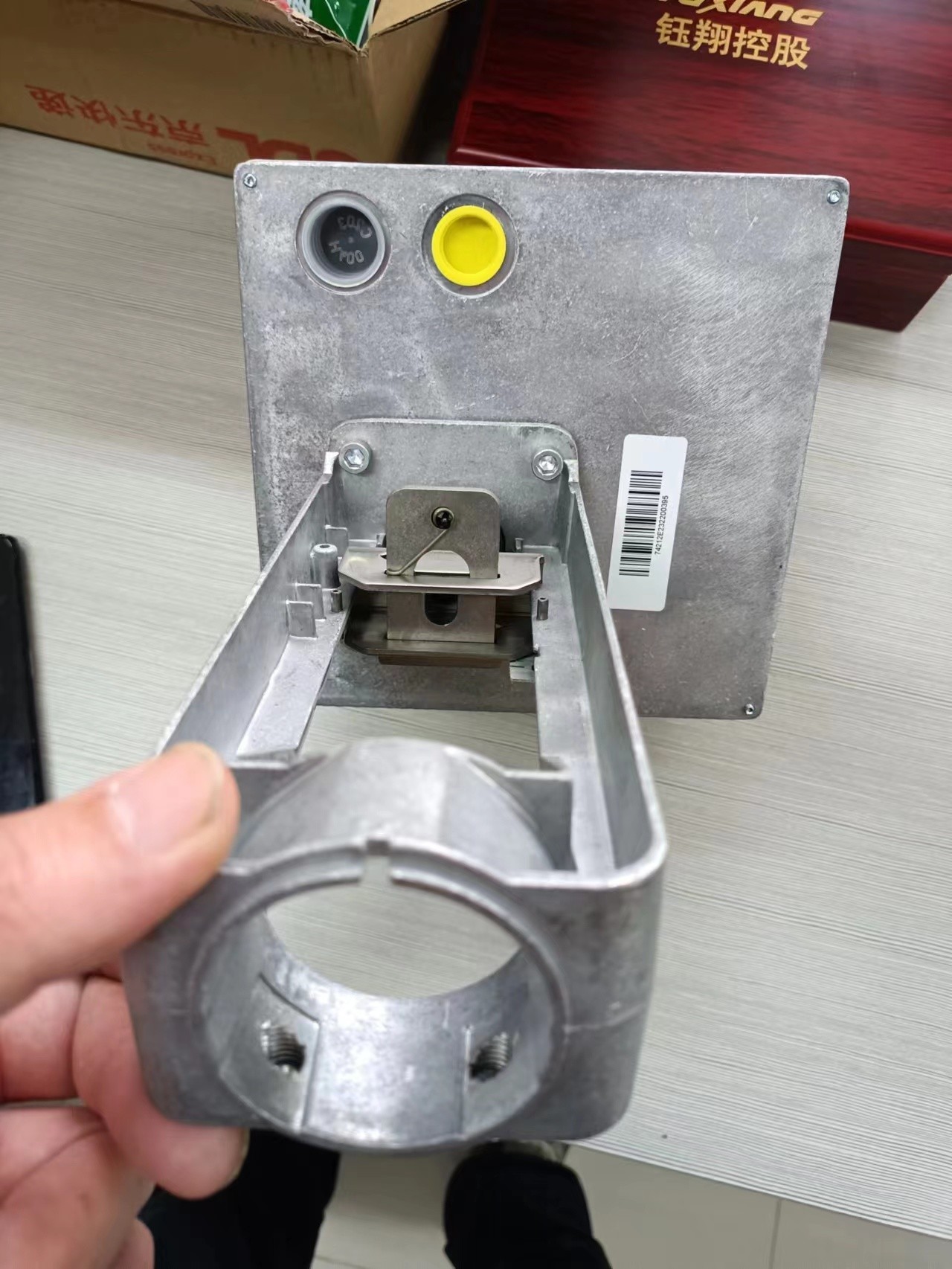

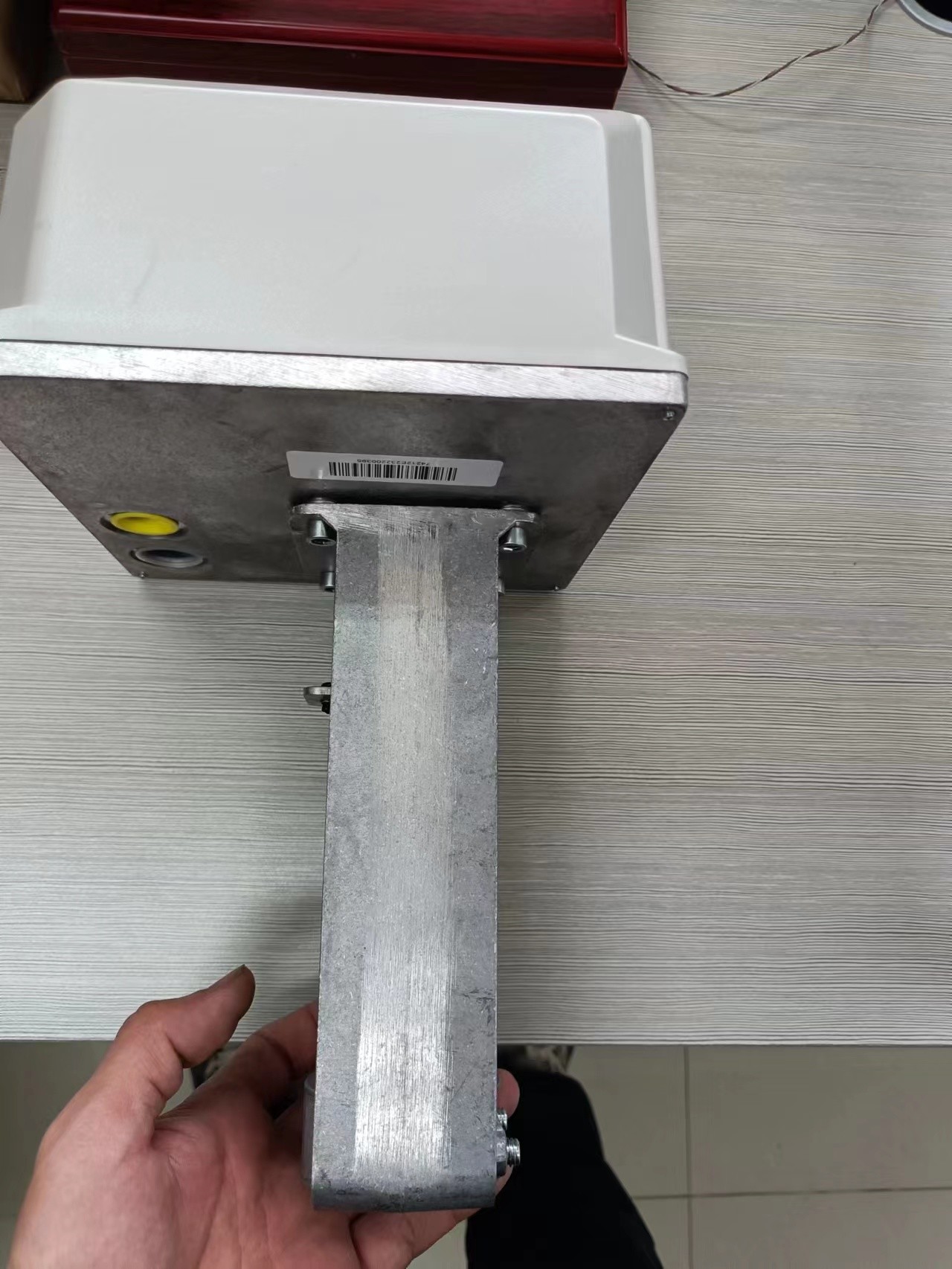

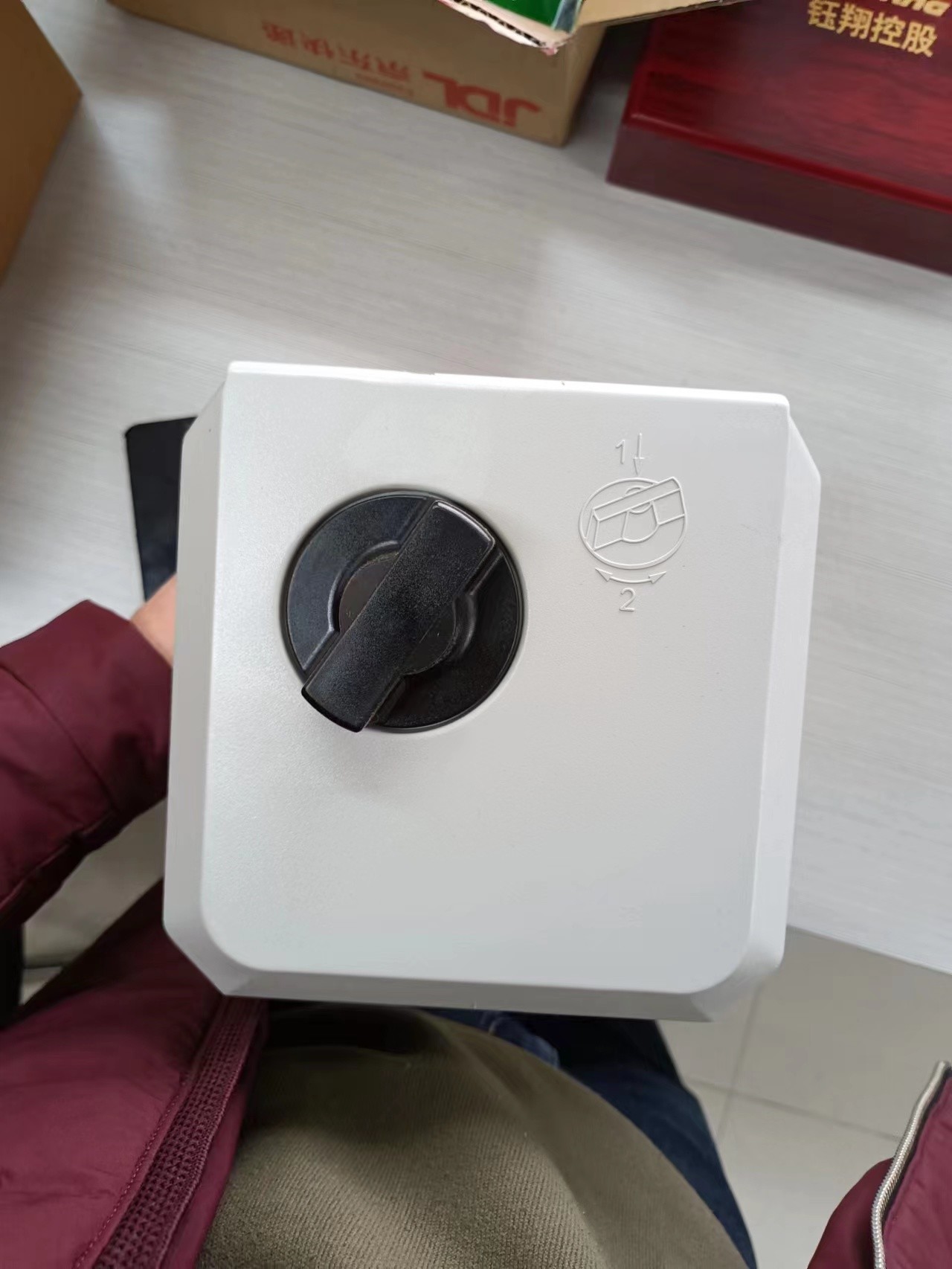

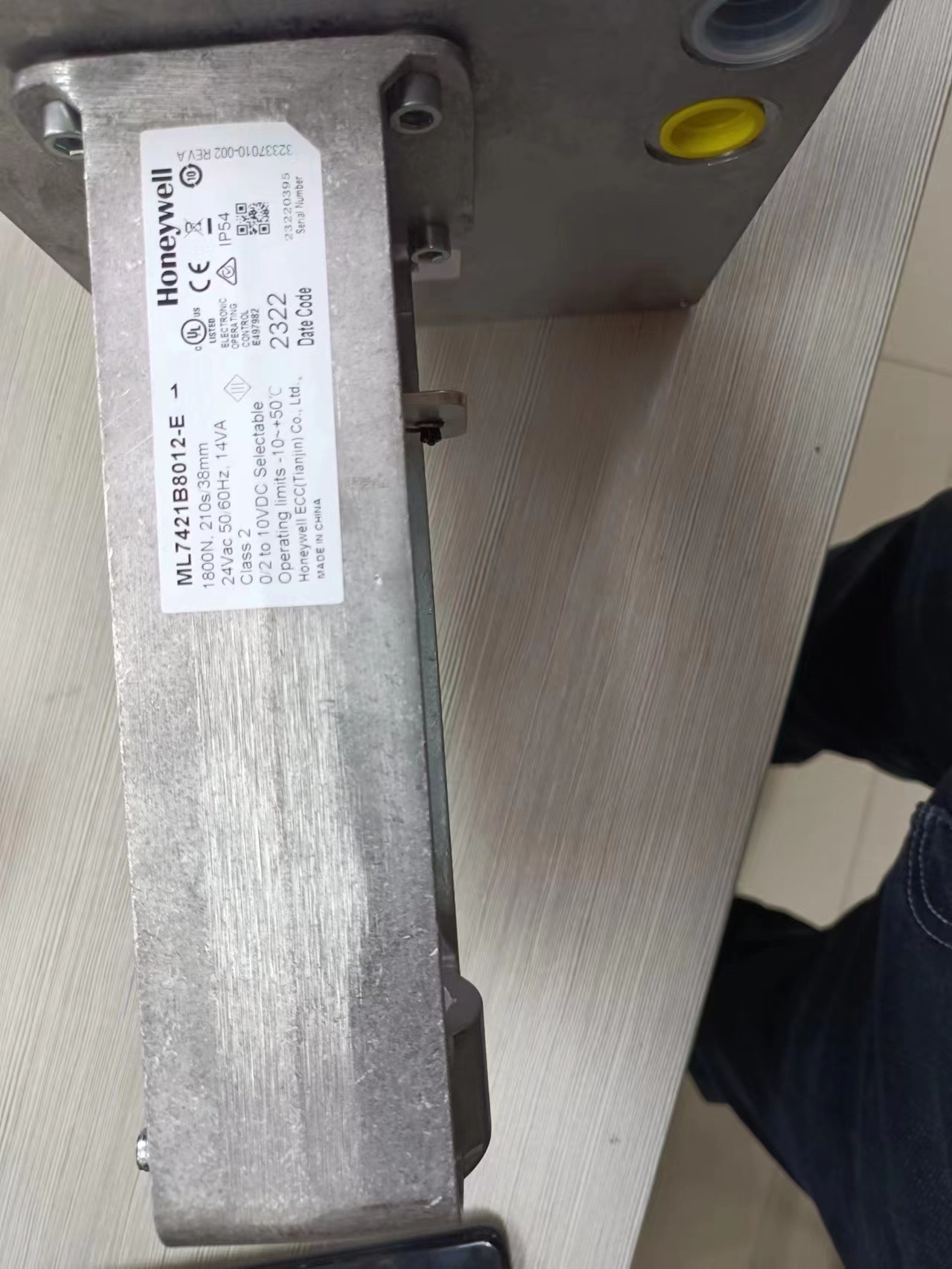

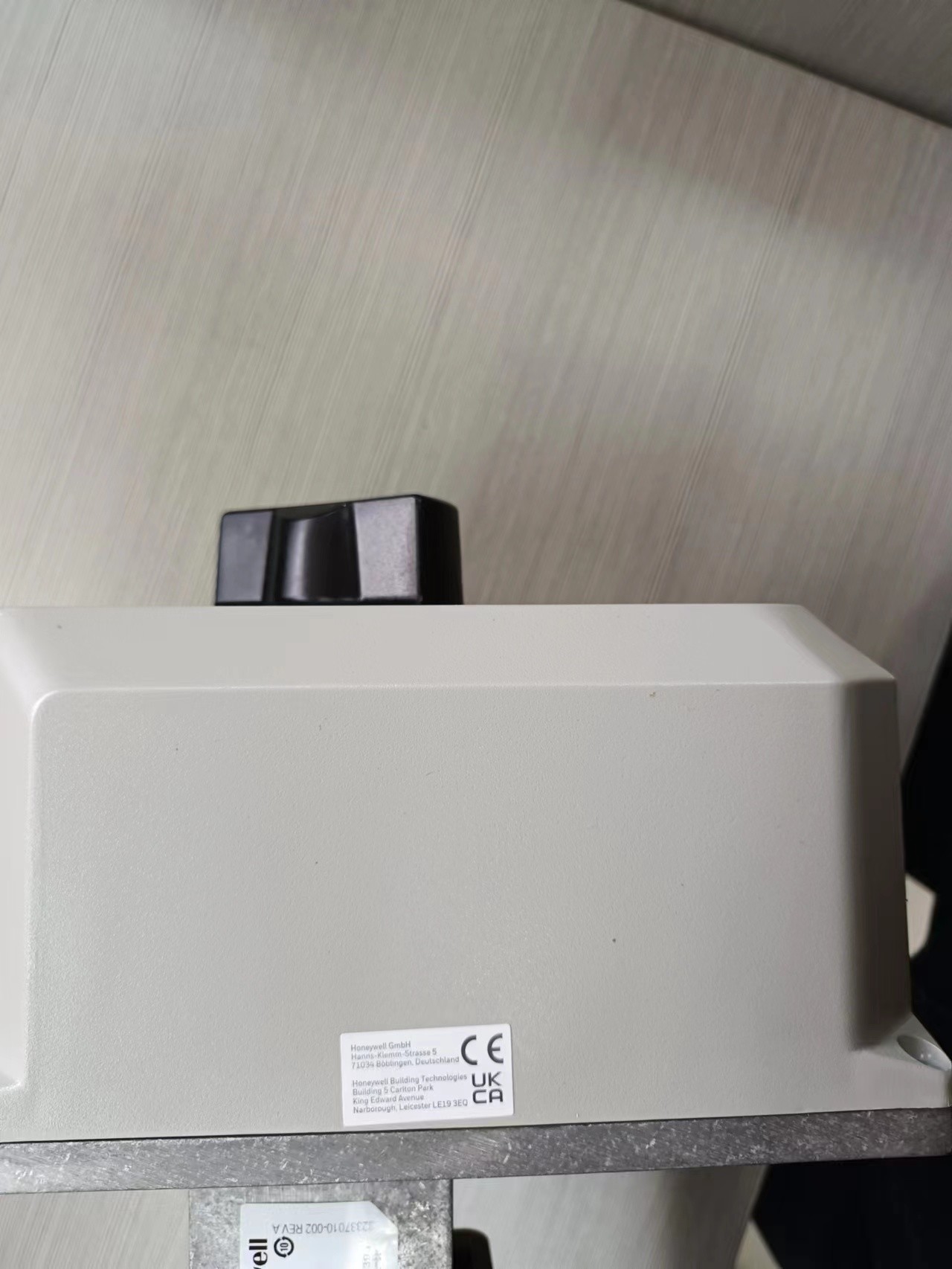

Honeywell ML7421B8012-E Elektryczne układy sterujące z zaworu liniowego w magazynie

Wynik sygnału zwrotnego (F) W terminale F dostępny jest sygnał wyjściowy analogiczny (2-10 Vdc), który przedstawia rzeczywistą pozycję pnia siłownika.Może być używany do zdalnego wskazywania pozycji pniaW przypadku całkowitego rozciągnięcia bieguna siłowego sygnał wyjściowy wynosi 10 Vdc. Wynik sygnału nie ulega zmianie, gdy działanie siłowego jest odwrócone za pomocą W3 lub W4.który jest ustawiony na pozycję mA, patrz kierunek działania. Przekraczanie siłownika Pozycja przechwytywania sygnału wyjściowego konwertera może być stosowana w ochronie przed zamrożeniem lub podobnych zastosowaniach. zmusza siłownik do pozycji końcowej,przełamanie sygnału sterującegoAby wykonywać tę funkcję, podłącz 24 Vac common (lub T2) do jednego z końcówek O1 lub O2. Podłączenie do końcówki O1 w pełni rozciąga ładunek napędowy.połączenie z O2 całkowicie wycofuje korzeń siłownika.Sygnał sterujący jest ignorowany, gdy sygnał przełącznika jest stosowany do końcowego urządzenia O1 lub O2.Połączenie sygnału sterującego do napędu siłownika do określonej pozycji. WYKLĄDANIE ML7421 Elektryczny aktywator zaworu liniowego można wyłączać bezpośrednio lub za pomocą sterownika.Sprawdź pozycję zaworu i upewnij się, że 24 Vac jest prawidłowo stosowany do siłownika.3 Wprowadź sygnał sterujący do odpowiednich przewodów, aby przeprowadzić zawór w wymaganym kierunku.4. Jeśli siłownik nie porusza się, upewnij się, że jest prawidłowo zainstalowany.5.Jeżeli siłownik jest prawidłowo zainstalowany i nie działa, zastąpić siłownik. bezpośredni kontroler Checkout Checkout 1. regulować punkt ustawienia sterownika do wywołania otwarcia lub zamknięcia zaworu. obserwować siłownik. 2. jeśli zawór jest zamknięty,Powinien zacząć się otwierać.3. Jeśli zawór pozostaje zamknięty, należy przesunąć punkt ustawienia dalej w kierunku ustawienia otwartego.Jeżeli 24 Vac jest obecny, a siłownik nie działa, odwróć przewody sterowania, aby ustalić, czy urządzenie jest źle podłączone.
