Niemcy oryginalny urządzenie do pozycjonowania elektropneumatycznego ABB TZIDC V18345-1010421001

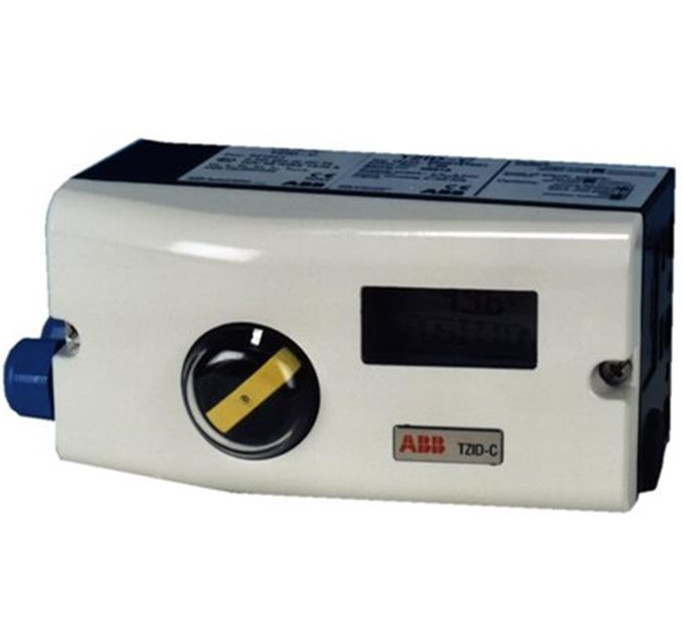

Pozycjoner elektropneumatyczny ABB TZIDC V18345-1010421001

V18345 - TZIDC

Pozycjoner elektropneumatyczny, inteligentny, konfigurowalny, ze wskaźnikiem

i panel operatora

Obudowa wykonana z aluminium, lakierowana, z mechanicznym wskaźnikiem położenia,

do montażu na siłownikach liniowych wg.DIN/IEC 534/NAMUR lub rota

siłowniki wg.VDI/VDE 3845

Wejście 4...20 mA, dwuprzewodowe, z wtyczką do adaptera LKS i F

moduł do komunikacji HART, FM/CSA, dwustronnego działania, zabezpieczenie przed awarią,

Kabel: Gwint 1/2-14 NPT, rura powietrzna: Gwint 1/4-18 NPT, moduł wtykowy

do analogowego komunikatu zwrotnego położenia, zakres sygnału 4 ... 20 mA, dwuprzewodowy,

Bez opcjonalnego zestawu mechanicznego do cyfrowego sprzężenia zwrotnego położenia, standard

Projekt

• V18345 : TZIDC = inteligentny, konfigurowalny ze wskaźnikiem i panelem operatora

• Obudowa / Montaż: 1 = Obudowa wykonana z aluminium, lakierowana, stopień ochrony IP 65 (NEMA 4X) do montażu na siłownikach liniowych wg.wg DIN/IEC 534 / NAMUR lub do siłowników obrotowych wg.zgodne z VDI/VDE 3845, również gotowe do montażu integralnego

• Wejście/port komunikacyjny: 1 = Wejście 4...20 mA, dwuprzewodowe z wtyczką do adaptera LKS

• Ochrona przeciwwybuchowa: 0 = bez

• Wyjście/położenie bezpieczne (w przypadku awarii zasilania elektrycznego): 4 = dwustronnego działania, zabezpieczenie przed awarią

• Połączenia: 2 = Kabel: Gwint 1/2-14 NPT, Rura powietrzna: Gwint 1/4-18 NPT

• Moduły opcjonalne do analogowego lub cyfrowego komunikatu zwrotnego położenia: 1 = moduł wtykowy analogowego komunikatu zwrotnego położenia (zakres znaku 4 … 20 mA)

• Opcjonalny zestaw mechaniczny do cyfrowego sprzężenia zwrotnego położenia: 0 = bez

• Wersja (lakier/kodowanie): 1 = Standard

• Sygnał wyjściowy (technologia dwuprzewodowa) Zakres nominalny: 4 ... 20 mA

• Wejście cyfrowe : Napięcie sterujące 0 ... 5 V DC Logiczny stan przełączania „0” 11 ... 30 V DC Logiczny stan przełączania „1”

• Wyjście cyfrowe (obwód sterujący zgodnie z DIN 19234/NAMUR) Napięcie zasilania: 5 ... 11 V DC

• Ciśnienie zasilania: 1,4...6 bar (20...90 psi)

• Zużycie powietrza: < 0,03 kg/h / 0,015 scfm (niezależnie od ciśnienia zasilania)

• Materiał obudowy/zabezpieczenia: aluminium, stopień ochrony IP 65 / NEMA 4X

• Powierzchnia/kolor: Lakier zanurzeniowy elektrostatyczny na bazie żywicy epoksydowej, utwardzany piecowo.Obudowa lakierowana na kolor czarny RAL 9005, mat, pokrywa obudowy Pantone 420.

• Połączenia pneumatyczne: Gwinty G 1/4 lub 1/4-18 NPT
