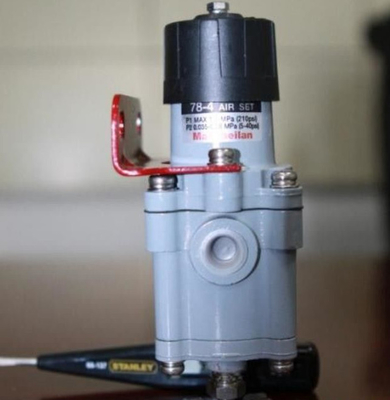

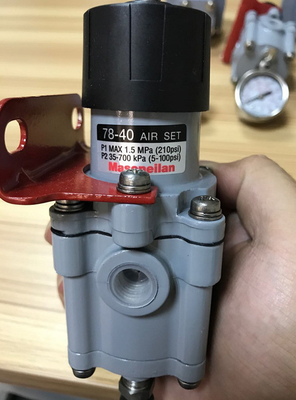

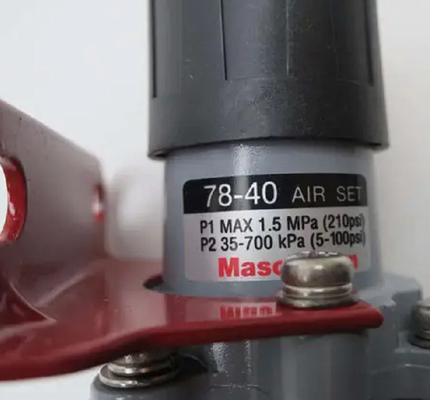

Oryginalny Masoneilan 78-40 Regulator Filtracyjny Zakres ciśnienia 5 - 100 psi

Masoneilan 78-40 Filtr-regulator Zakres ciśnienia 5-100psi

Reduktory ciśnienia serii 78 to kompaktowe, lekkie i wysokowydajne zawory redukcyjne.Stosowane są przede wszystkim do zasilania stabilnym źródłem powietrza do urządzeń sterujących procesem, takich jak przetworniki prądu do pneumatycznych i pozycjonerów zaworów regulacyjnych

Zasada działania

Obrót pokrętła regulacji ciśnienia dociska sprężynę zakresu do płyty membrany, otwierając główny zawór zasilający.Gdy ciśnienie wylotowe wzrasta, przepływa ono przez aspirator i działa na dolną stronę membrany, powodując jej ruch w górę, aż do zrównoważenia siły sprężyny zakresu.Ten zrównoważony stan utrzymuje stałe ciśnienie wyjściowe, przy zmianach ciśnienia zasilania i obciążenia wyjściowego.Jeśli ciśnienie wyjściowe wzrośnie powyżej ustawionego ciśnienia, zawór nadmiarowy otwiera się i upuszcza nadmiar ciśnienia do atmosfery.Jeżeli pod gniazdem zaworu wlotowego osadzi się brud lub inna substancja obca, powodując wzrost ciśnienia wylotowego, dodatkowe ciśnienie wywierane na membranę spowoduje otwarcie zaworu nadmiarowego, usuwając nadmiar powietrza przez gniazdo zaworu nadmiarowego i odpowietrznik obudowy sprężyny do atmosfery.
