Moduł wejść analogowych PLC Yokogawa AAI143-H50 AAI143-S00

  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
  • PLC Analog Input Module Yokogawa AAI143-H50 AAI143-S00
Miejsce pochodzenia Indonezja
Nazwa handlowa Yokogawa
Orzecznictwo CE
Numer modelu AAI143-H50
Minimalne zamówienie 1
Cena USD$180/PC
Szczegóły pakowania Karton
Czas dostawy 5-8 dni roboczych
Zasady płatności L/C, D/A, D/P, T/T, Western Union, MoneyGram
Możliwość Supply 500

Skontaktuj się ze mną, aby uzyskać bezpłatne próbki i kupony.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

W razie jakichkolwiek wątpliwości zapewniamy całodobową pomoc online.

x
Szczegóły Produktu
Typ interfejsu Wejście analogowe Nazwa produktu Moduł wejść analogowych
Sygnał wejściowy 4 do 20 mA Okres aktualizacji danych 10 ms
Komunikacja HART do dyspozycji Liczba kanałów wejściowych 16, odosobniony
Maksymalny pobór prądu 230 mA (5 V prądu stałego), 540 mA (24 V prądu stałego) Kolor Szary
Podkreślić

AAI143-S00 Moduł wejść analogowych

,

programowalny sterownik logiczny wejść analogowych

,

moduł wejść analogowych 20mA
Zostaw wiadomość
opis produktu

Yokogawa AAI143-H50 AAI143-S00 Moduł wejść analogowych











Ten GS obejmuje specyfikacje sprzętowe modułów wejść/wyjść analogowych (dla FIO), które można zainstalować w jednostce węzła dla magistrali ESB (węzeł lokalny) (ANB10S, ANB10D), jednostce węzła dla magistrali ER (węzeł zdalny) (ANR10S , ANR10D) i Compact Field Control Unit (dla FIO) (AFF50S, AFF50D, AFV10S, AFV10D).



 STANDARDOWE SPECYFIKACJE

 Moduły wejść prądowych/napięciowych (nieizolowane)

Moduły te odbierają głównie znormalizowany sygnał 4 do 20 mA DC lub 1 do 5 V DC z nadajników 2-przewodowych/4-przewodowych.Mogą być używane w konfiguracji z podwójną redundancją.



Moduł wejść analogowych PLC Yokogawa AAI143-H50 AAI143-S00 0





Specyfikacja
przedmiot
wartość
Miejsce pochodzenia
Indonezja
Nazwa handlowa
Yokogawa
Numer modelu
AAI143-
Typ interfejsu
Wejście analogowe
Nazwa produktu
Moduł wejść analogowych
Gwarancja
12 miesięcy
Stan : schorzenie
100% oryginał
Liczba kanałów wejściowych
16, odosobniony
Sygnał wejściowy
4 do 20 mA
Waga
0,5 kg
Komunikacja HART
Do dyspozycji
Okres aktualizacji danych
10 ms
Maksymalny pobór prądu
230 mA (5 V prądu stałego), 540 mA (24 V prądu stałego)
Kolor
Szary







Moduły wejść prądowych (izolowane)

AAI143 zapewnia 16 wejść sygnału od 4 do 20 mA.Może być używany w konfiguracji z podwójną redundancją.



Rzeczy Specyfikacje
Model AAI143 (*1)
Liczba kanałów wejściowych 16, odosobniony
Sygnał wejściowy 4 do 20 mA
Dopuszczalny prąd wejściowy 24mA
Rezystancja wejściowa Zasilanie włączone 270 Ω (20 mA) do 350 Ω (4 mA) (*2)
  Wyłącz zasilanie 500 kΩ lub więcej
Precyzja ±16μA
Okres aktualizacji danych 10 ms
Zasilanie nadajnika 19,0 V lub więcej (przy 20 mA) 25,5 V lub mniej (przy 0 mA) (ograniczenie prądu wyjściowego: 25 mA) (*5)
Ustawienie przetwornika 2-przewodowego lub 4-przewodowego Dla każdego kanału poprzez ustawienie pinów
Dryf spowodowany zmianą temperatury otoczenia ±16 μA/10 C
Maksymalny pobór prądu 230 mA (5 V prądu stałego), 540 mA (24 V prądu stałego)
Waga 0,3 kg
Komunikacja zewnętrzna Zacisk dociskowy, przewód przyłączeniowy MIL, przewód dedykowany (KS1)
Komunikacja HART (*3) Do dyspozycji




*1: Bariera Zenera nie może być podłączona do tego modułu.Użyj bariery izolacyjnej, gdy moduł jest używany
zastosowanie iskrobezpieczne.
*2: Rezystancja wejściowa modułu widziana z zacisków zależy od natężenia prądu obliczonego w następujący sposób:
250 Ω +
Bieżąca wartość
spadek napięcia w obwodzie zabezpieczającym wejście
F04E.ai
*3: Gdy ten moduł jest zainstalowany w węźle magistrali ER z funkcją HART, oprogramowanie sprzętowe EB401 musi być w wersji rev.2 lub później.
*4: Gdy używany jest dedykowany kabel, wytrzymywane napięcie wynosi 500 V AC (między sygnałem wejściowym a systemem).Kiedy
używany jest kabel łączący ML, wytrzymałość na napięcie zależy od specyfikacji elektrycznej kabla.
*5: To napięcie jest generowane między zaciskami przyłączeniowymi przetworników 2-przewodowych dla tego modułu.Przy obliczaniu ww
minimalnego napięcia roboczego dla przetworników, należy uwzględnić marginesy na spadek napięcia w okablowaniu zewnętrznym.









Moduł wejść analogowych Yokogawa AAI143-H00



WYMIARY ZEWNĘTRZNE AAI143-H00



Yokogawa Analog Input Module AAI143-H00 / AAI143-H03 /AAI143-H50 / AAI143-S50

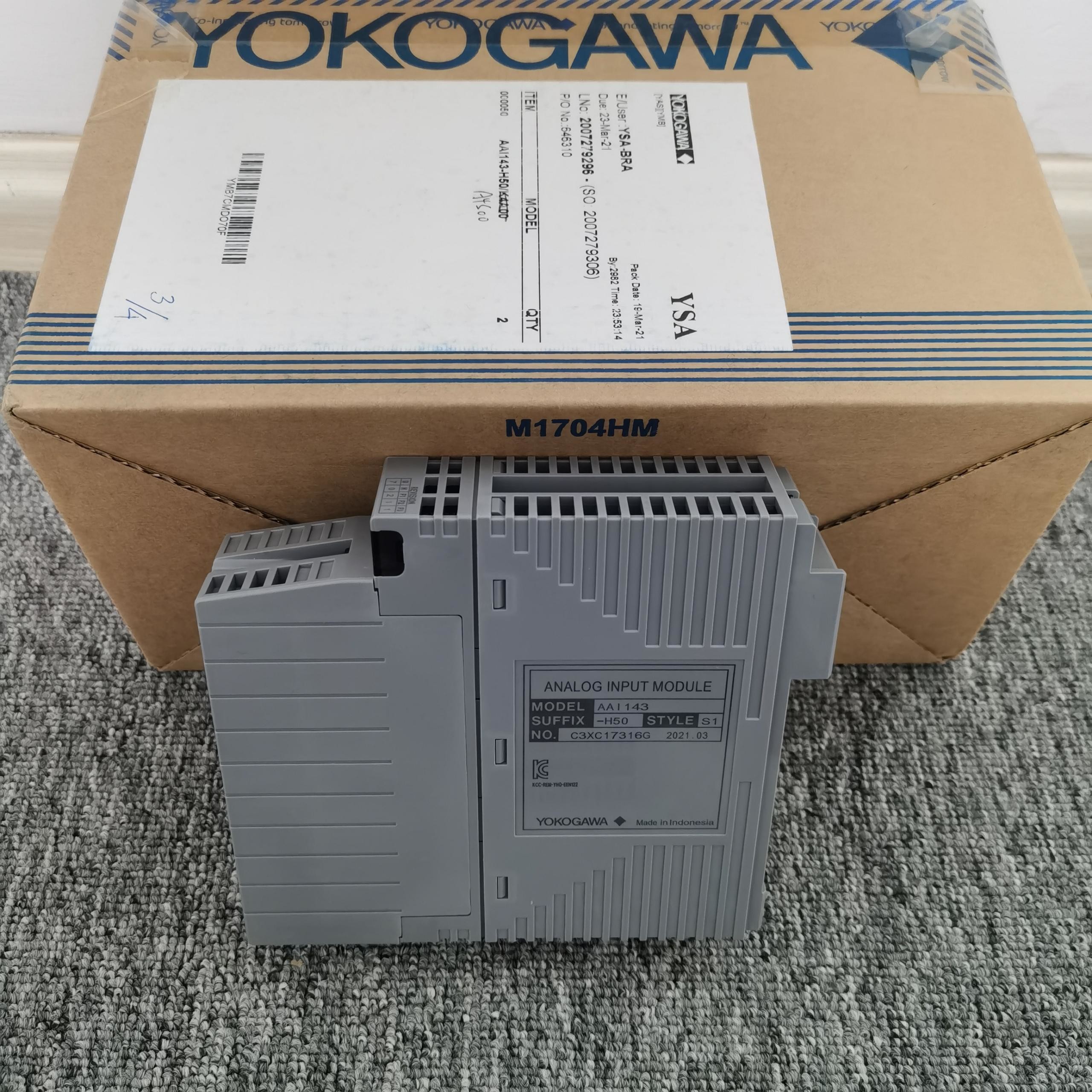

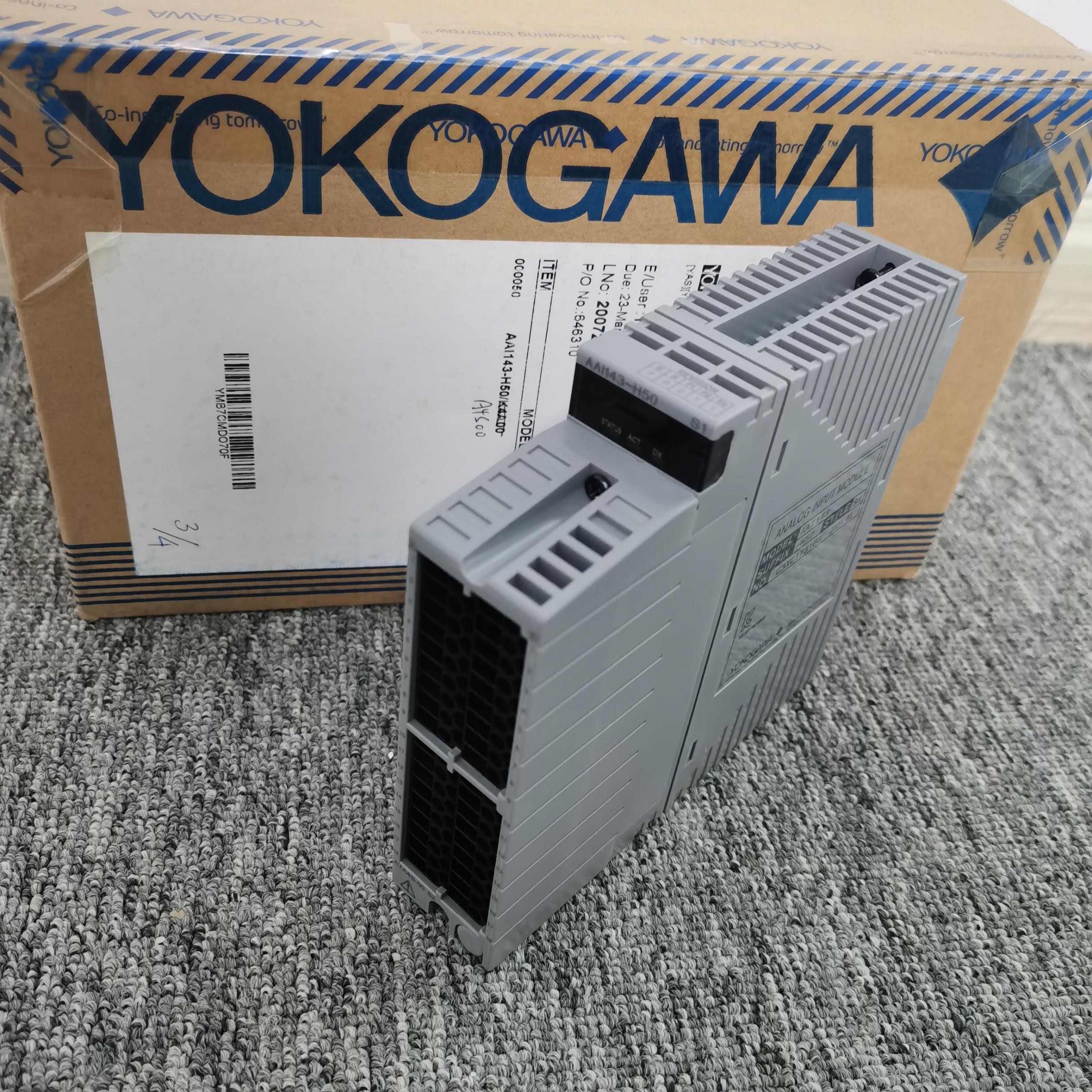

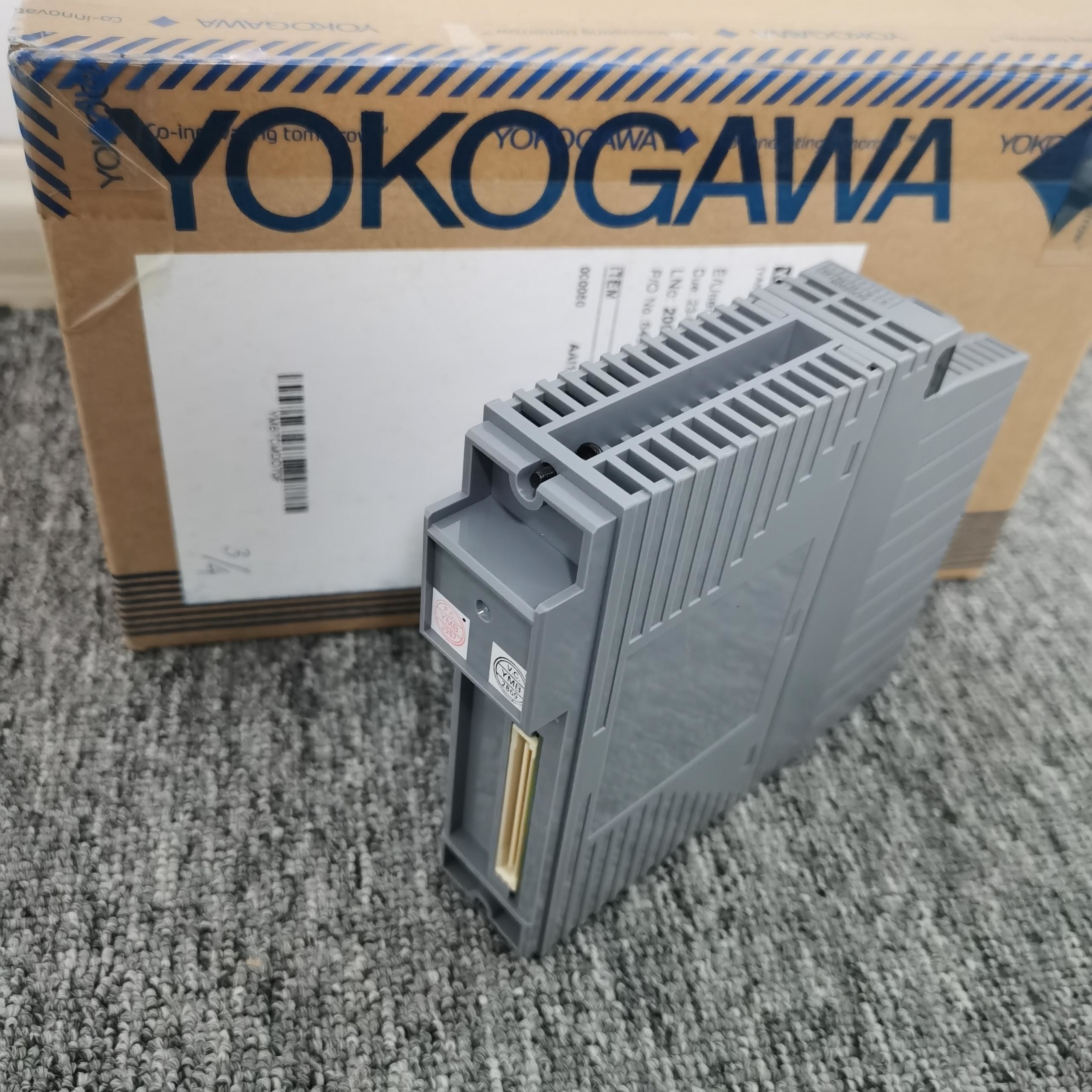

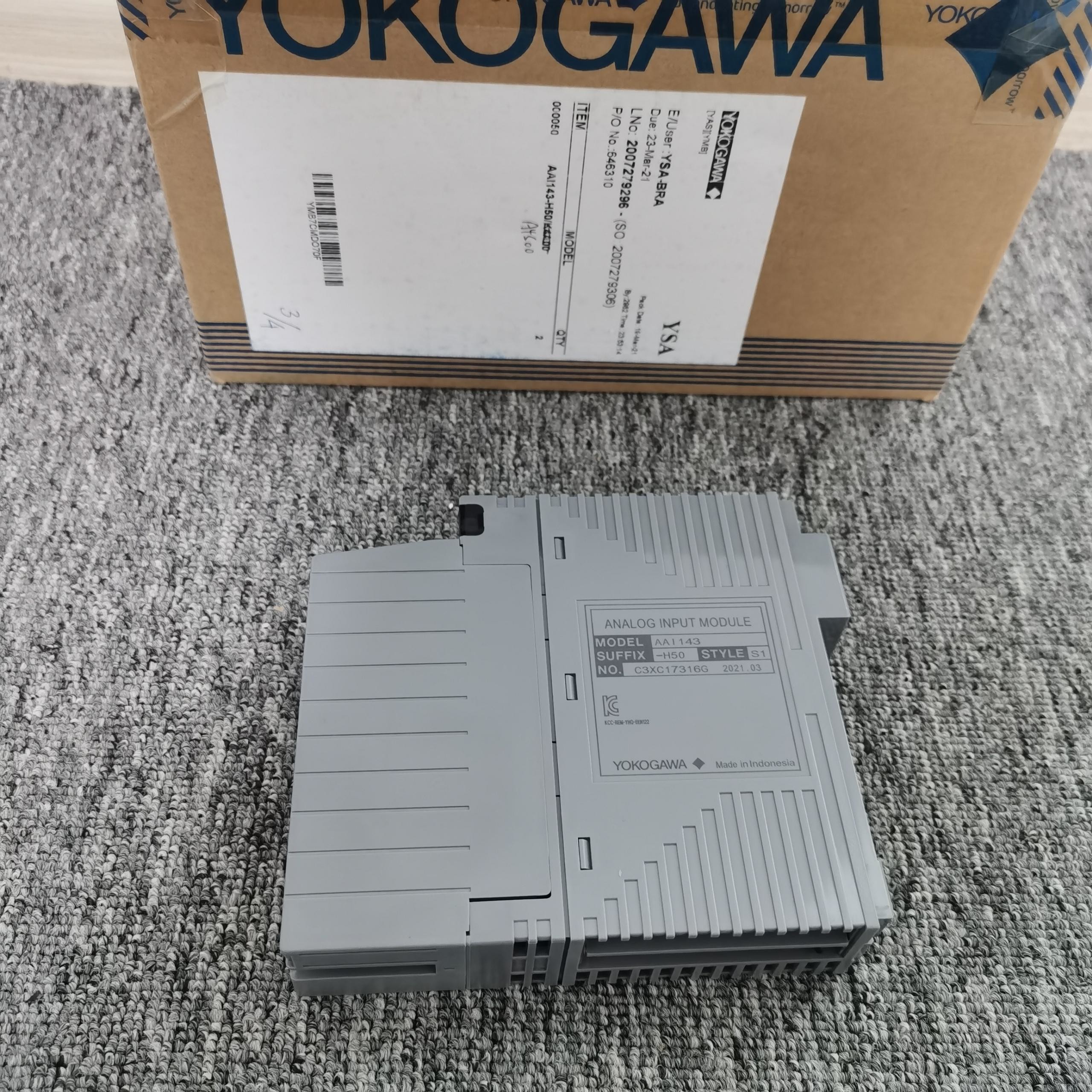

Moduł wejść analogowych PLC Yokogawa AAI143-H50 AAI143-S00 2Moduł wejść analogowych PLC Yokogawa AAI143-H50 AAI143-S00 3
