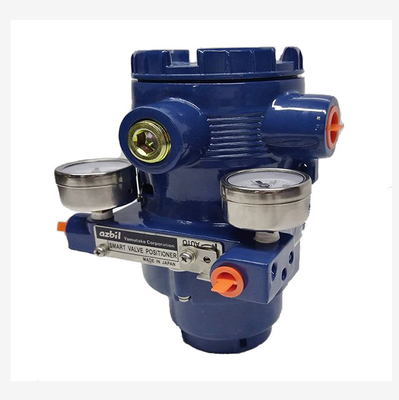

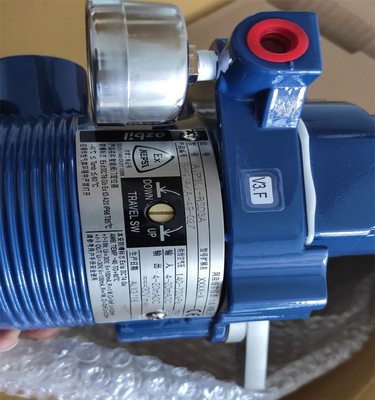

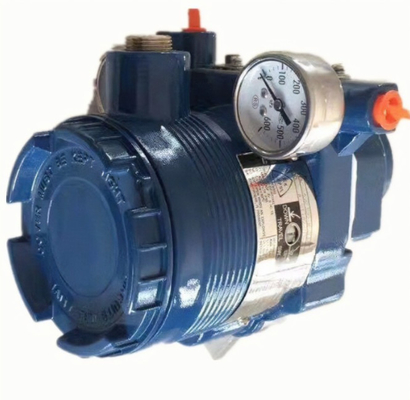

Japońskie urządzenie do pozycjonowania zaworów Azbil Yamatake

Opis produktu

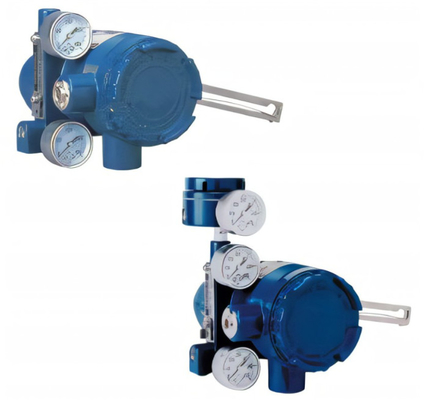

Seria 300 otrzymuje sygnał prądu stałego z urządzeń sterujących i steruje zaworami pneumatycznymi.Oprócz tej podstawowej funkcji, seria 300 ma możliwości komunikacji, automatyczny program konfiguracji,i funkcji samodzielnej diagnostyki, które znacznie zwiększą wydajność i wydajność pracy zakładu.Model AVP301 posiada funkcję nadajnika przebiegu zaworu, który przesyła sygnał 4-20 mA prądu stałego.Model AVP302 ma protokół komunikacji HART.

specyfikacja

Zestaw pozycjonujący zawory Yamatake wZasada działania:
Yamatake pozycjonator zaworu jest głównym kontrolnym akcesoriów zaworu, będzie powstrzymać przesunięcie sygnał zwrotny jako sygnały wejściowe, jak ustawione w sygnał wyjściowy sterownika, porównując,kiedy występuje odchylenie, zmiana sygnału wyjściowego w kierunku siłownika, ruch siłownika, sztabka zaworu jest ustalona między przesunięciem i sygnałem wyjściowym sterownika do odpowiedniego stosunku.pozycjonator zaworu składa się z systemu sterowania sprzężeniem zwrotnym z przesunięciem pnia jako sygnałem pomiarowym i wyjściem sterownika jako sygnałem ustawianiaZmienną sterowania układu sterowania jest sygnał wyjściowy pozycjonera zaworu do siłownika.

1 Stosowany jest w przypadku ważnego systemu regulacyjnego o wysokich wymaganiach jakościowych w celu poprawy dokładności i niezawodności pozycjonowania zaworu regulacyjnego.
2 dla obu końców różnicy ciśnienia zaworu (4p> 1MPa).Siła wyjściowa napędu zwiększa się poprzez zwiększenie ciśnienia źródła gazu w celu przezwyciężenia nierównoważonej siły płynu na cewce i zmniejszenia błędu uderzenia.
3 gdy medium jest dostosowane do wysokiej temperatury, wysokiego ciśnienia, niskiej temperatury, toksycznego, łatwopalnego, wybuchowego, w celu zapobiegania wyciekom zewnętrznym, często opakowanie jest ściśle przyciskane,więc tarcie między łodygą i opakowaniem jest duże, w tym czasie pozycjonator może pokonać opóźnienie czasowe.
W przypadku gdy medium jest ustawione na lepki płyn lub zawierające stałe zawieszone ciała stałe, pozycjonator może pokonać opór medium na ruch pnia.
5 dla zaworu sterującego o dużej średnicy (Dg> 100 mm) w celu zwiększenia siły napędowej siły napędowej siłownika.
W przypadku gdy odległość między regulatorem a siłownikiem przekracza 60 m, pozycjonator może przezwyciężyć opóźnienie w transmisji sygnału sterującego i poprawić prędkość reakcji zaworu.
7 w celu poprawy charakterystyki meteorytów zaworu regulacyjnego.
8 gdy regulator steruje dwoma siłownikami w celu wdrożenia sterowania zasięgiem, można użyć dwóch pozycjonatorów do przyjmowania odpowiednio sygnałów wejściowych niskiego i wysokiego zasięgu, a następnie jednego siłownika do działania niskiego zasięgu,inne działanie podnoszenia, co stanowi regulację zakresu.
