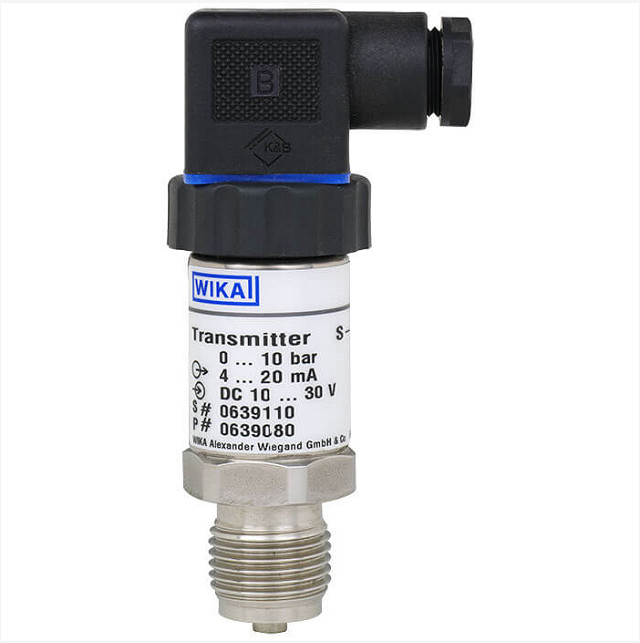

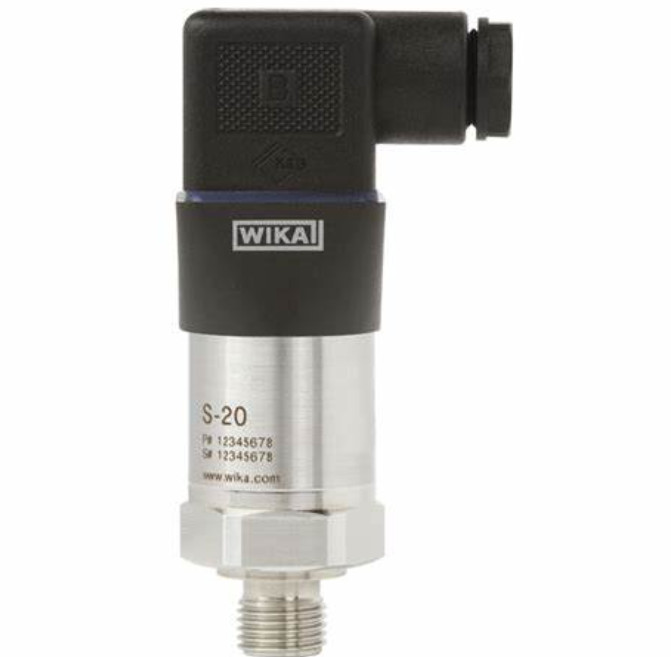

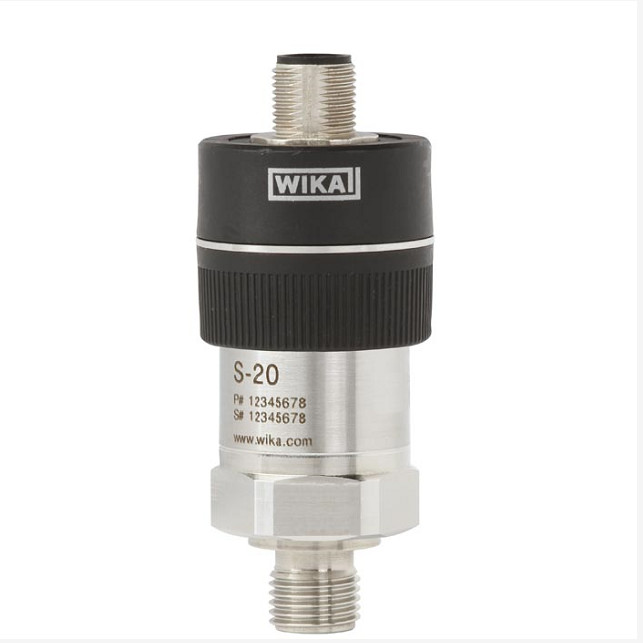

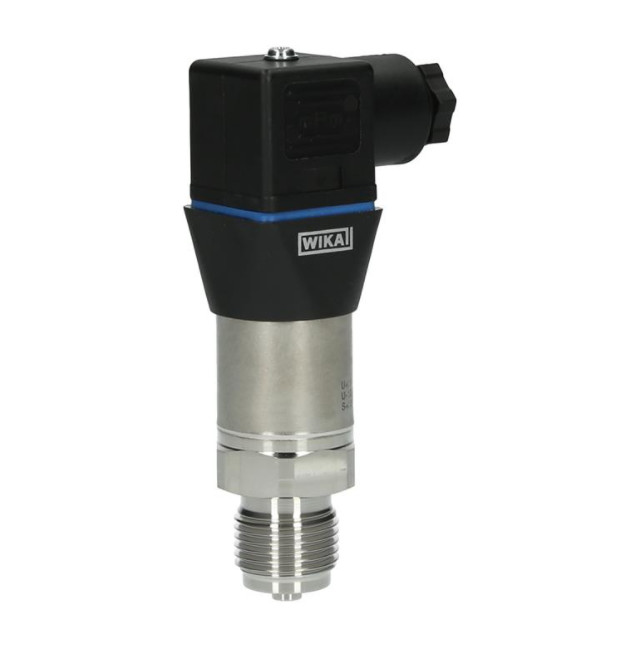

Wysokiej jakości czujnik ciśnienia z przetwornikiem ciśnienia WIKA S-20 do ogólnych zastosowań przemysłowych

Opis produktu

Konwerter ciśnienia S-20 do ogólnych zastosowań przemysłowych jest idealnym rozwiązaniem dla użytkowników o wysokich wymaganiach pomiarowych.Dzięki wysokiej dokładności przetwornik jest nie tylko wytrzymały, ale również dostępny w różnych wersjach, aby spełnić wymagania różnych zastosowań.

Przetworniki Model S-20 są dostępne od..0,04 MP..Różne zakresy pomiarowe 60 MPa obsługują wszystkie popularne jednostki ciśnienia.Ten przetwornik obsługuje wszystkie standardowe przemysłowe sygnały wyjściowe i jest wyposażony w międzynarodowe złącza procesowe oraz różne interfejsy elektryczne, co pozwala użytkownikom wybierać spośród różnych zakresów pomiarowych.Ponadto model przetwornika oferuje opcje, takie jak różne poziomy dokładności, rozszerzony zakres temperatur i niestandardowe przypisanie pinów.

Przetwornik ciśnienia S-20 to trwała konstrukcja o wyjątkowej jakości, która umożliwia jego działanie nawet w najtrudniejszych warunkach środowiskowych.Ten typ przetwornika może spełnić wymagania wszystkich zastosowań, niezależnie od tego, czy są to warunki zewnętrzne o niskiej temperaturze, produkcja mechaniczna, środowisko o silnych wstrząsach i wibracjach, czy też czynniki korozyjne w przemyśle chemicznym.

Aplikacje

• Krytyczne zastosowania przemysłowe
• Wymagające zastosowania w badaniach i rozwoju
• Trudne warunki w przemyśle przetwórczym

specyfikacja

Cechy szczególne

• Zakresy pomiarowe od 0 ... 0,4 do 0 ... 1600 bar
• Nieliniowość do 0,125% rozpiętości
• Różne sygnały wyjściowe, np. 4 ... 20 mA, DC 0 ... 10 V, DC 1 ... 5 V i inne
• Połączenia elektryczne zgodne ze standardami rynkowymi, np. złącze kątowe DIN 175301-803 A
• Wspólne międzynarodowe połączenia procesowe

Limit nadciśnienia

Limit nadciśnienia jest oparty na zastosowanym elemencie czujnika.W zależności od wybranego przyłącza procesowego i uszczelnienia mogą wystąpić ograniczenia w zakresie bezpieczeństwa nadciśnienia.Wyższy limit nadciśnienia spowoduje wyższy błąd temperatury.

Stosunek do pozycji montażowej

Dla zakresów pomiarowych < 1 bar (15 psi) obowiązuje dodatkowe przesunięcie zera do 0,15%.

Niepowtarzalność

≤ ±0,1% rozpiętości

Histereza temperatury

0,1% zakresu przy > 80 °C (176 °F)

Dryft długoterminowy (zgodnie z IEC 61298-2)

■ ≤ ±0,1% rozpiętości

■ ≤ ±0,2% zakresu (ze specjalnymi zakresami pomiarowymi i zakresami pomiarowymi < 1 bar (15 psi)).

Błąd temperatury (dla temperatury kalibracji 15 ... 25 °C (59 ... 77 °F))

Dla zakresów pomiarowych < 1 bar (15 psi), specjalnych zakresów pomiarowych i przyrządów o podwyższonej granicy nadciśnienia, odpowiedni błąd temperaturowy wzrasta o 0,5% zakresu.

Pozycja montażowa: Kalibrowana w pionowej pozycji montażowej z przyłączem ciśnieniowym skierowanym w dół.
